Крыло — HITACHI EX2500

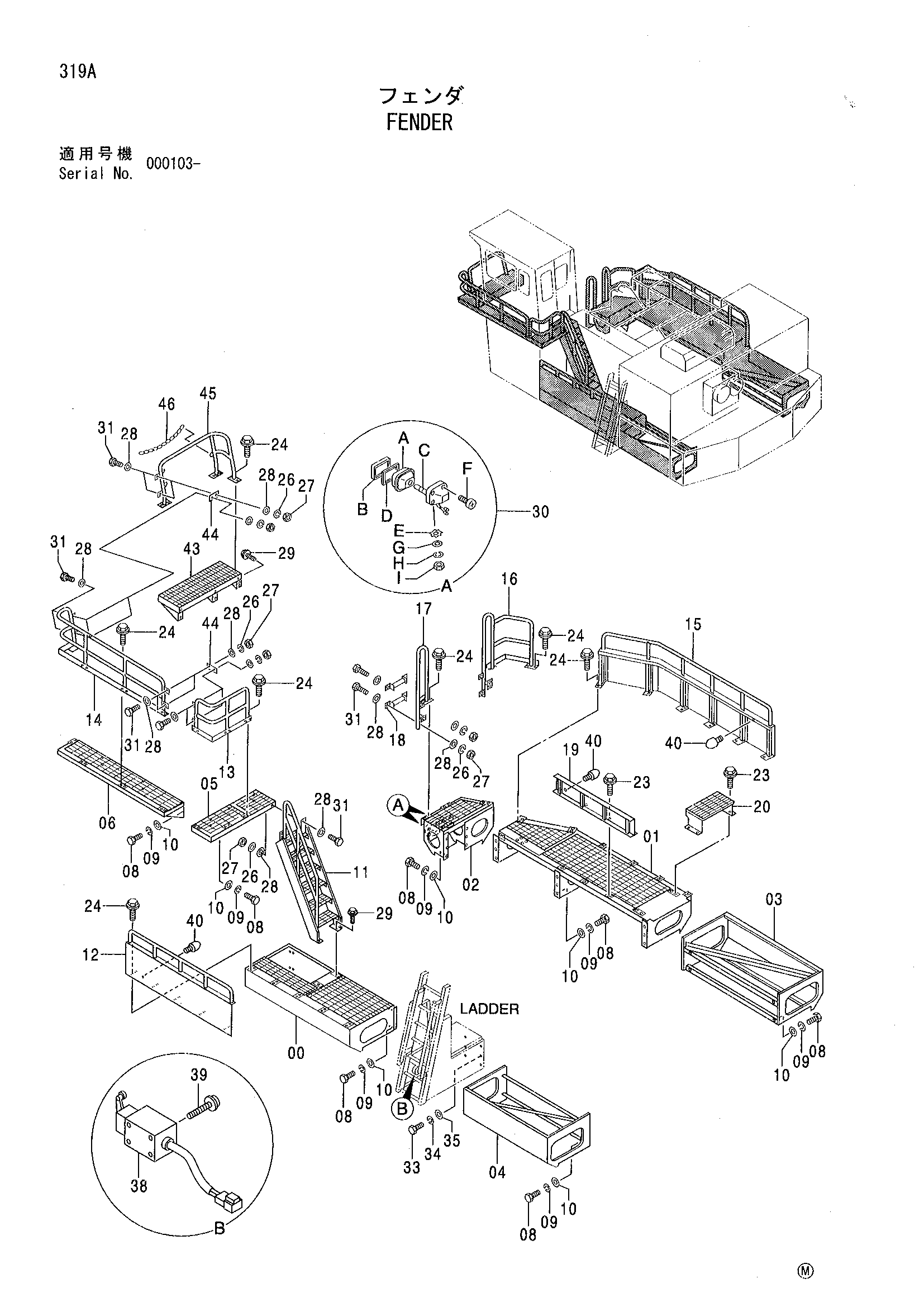

Заводская схема «Крыло» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6014886	Крыло	1
00	6018009	Крыло	1
01	5004636	Крыло	1
02	6015120	Крыло	1
03	7030106	Крыло	1
04	7029936	Крыло	1
05	7029978	Крыло	1
06	7030102	Крыло	1
08	J901635	Болт	43
09	A590916	Пружинная шайба	43
10	A590116	Плоская шайба	43
11	7030101	Ступень	1
12	7029908	Поручень	1
12	7035850	Поручень	1
13	7030105	Поручень	1
14	7030104	Поручень	1
15	6015021	Поручень	1
16	7030112	Поручень	1
17	8062653	Поручень	1
18	9744601	Трубка	2
19	8066433	Крышка	1
20	8062654	Ступень	1
23	J021225	Болт с шайбой	8
24	J021230	Болт с шайбой	52
26	A590912	Пружинная шайба	14
27	J950012	Гайка	14
28	449490	Шайба	28
29	J031230	Болт с шайбой	8
30	4336570	Фара	2
30A	4326801	Ленс блок	1
30B	4326802	Рама	1
30C	4285648	Лампа	1
30D	4326803	Прокладка	1
30E	4307026	Шайба	1
30F	4307027	Винт	1
30G	A590114	Плоская шайба	1
30H	A590914	Пружинная шайба	1
30I	J952014	Гайка	1
31	J901235	Болт	14
33	J901635	Болт	6
34	A590916	Пружинная шайба	6
35	A590116 замена: 4087197	Плоская шайба	6
35	4087197	Шайба	6
38	4283800	Выключатель концевой	1
39	J450435	Винт с шайбой	4
40	4371411	Ограничитель резиновый	3
43	7031259	Ступень	1
44	4364672	Пластина	4
45	7031263	Поручень	1
46	4374828	Цепь	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
