Масляный радиатор — HITACHI EX2500

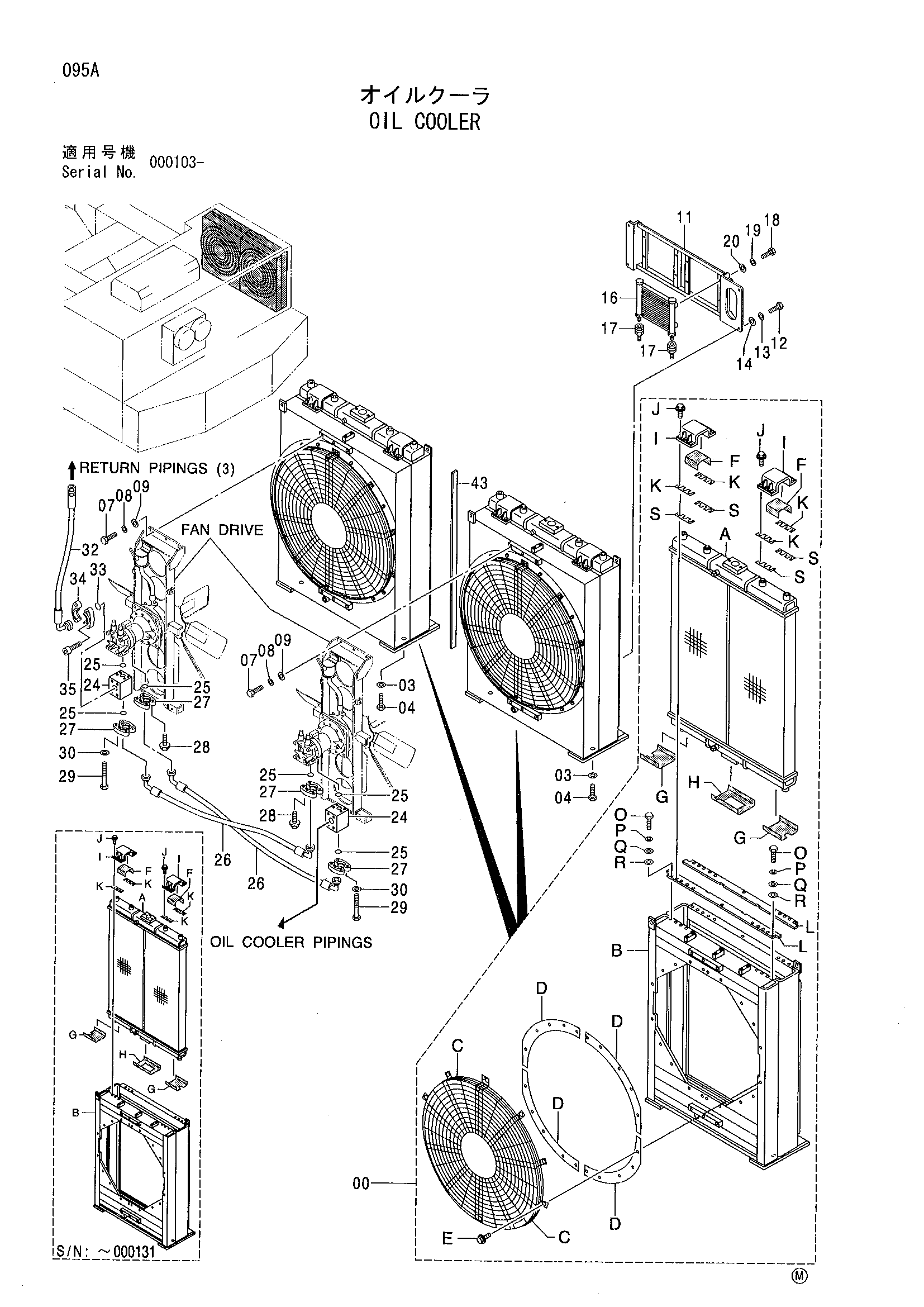

Заводская схема «Масляный радиатор» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4346736 замена: 9196349	Радиатор масляный в сборе	2
00	9196349	Радиатор масляный в сборе	2
00A	4358682	Масляный радиатор	1
00A	4427952	Масляный радиатор	1
00B	4405360	Рама	1
00B	5007156	Рама	1
00C	4405361	Сетка	2
00D	4405362	Пластина	4
00E	J021025	Болт с шайбой	24
00F	4405363	Резиновая прокладка	2
00G	4405364	Резиновая прокладка	2
00H	4405365	Резиновая прокладка	1
00H	4427954	Резиновая прокладка	1
00I	4405366	Хомут	2
00I	4427955	Хомут	2
00J	J021030	Болт с шайбой	12
00K	4405367	Регулировочная шайба	4
00K	4461383	Регулировочная шайба	32
00L	3095018	Пластина	2
00O	J900820	Болт	10
00P	A590908	Пружинная шайба	10
00Q	A590108	Плоская шайба	10
00R	A590110	Плоская шайба	10
00S	4469162	Регулировочная шайба	4
03	4085614	Шайба	8
04	J912470	Болт	8
07	J901230	Болт	12
08	A590912	Пружинная шайба	12
09	A590112	Плоская шайба	12
11	7029808	Кронштейн	1
12	J901020	Болт	4
13	A590910	Пружинная шайба	4
14	A590110	Плоская шайба	4
16	4335611	Масляный радиатор	1
17	4367564	Унион S	2
18	J900820	Болт	4
19	A590908	Пружинная шайба	4
20	A590108	Плоская шайба	4
24	3071930	Блок	2
25	4510167	Уплотнительное кольцо	6
26	4360754	Шланг	2
27	4510173	Разъёмный фланец	8
28	J010825	Болт с шайбой	8
29	J900895	Болт	8
30	A590908	Пружинная шайба	8
32	4347139	Шланг	1
33	971489	Уплотнительное кольцо	1
34	4506459	Разъёмный фланец	2
35	M341036	Болт с внутренним шестигранником	4
43	4355701	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
