Гидроцилиндр рукояти <погрузчик> — HITACHI EX2500

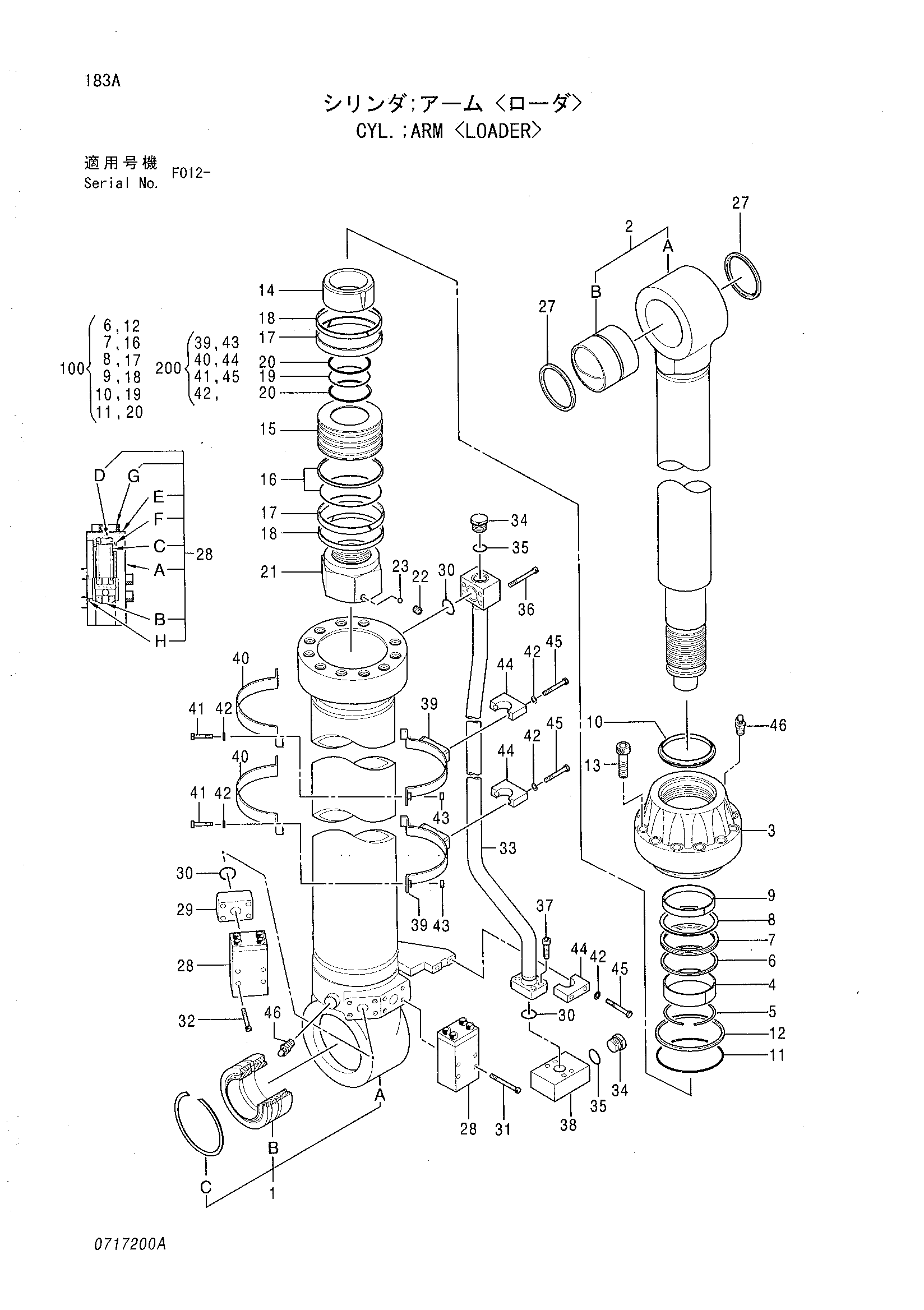

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4402129 | Гидроцилиндр рукояти | 1 | |
| 1 | 0706401 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4392353 | Труба гидроцилиндра | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0706402 замена: 0717204 | Шток поршня в сборе | 1 |
| 2 | 0717204 | Шток поршня в сборе | 1 |
| 2A | 4392628 | Шток поршня | 1 |
| 2B | 4379185 замена: 4419548 | Втулка пальца | 1 |
| 2B | 4419548 | Втулка пальца | 1 |
| 3 | 0717201 | Головка гидроцилиндра | 1 |
| 4 | 4392355 | Втулка | 1 |
| 5 | 4392401 | Стопорное кольцо | 1 |
| 6 | 0706403 | Опорное кольцо | 1 |
| 7 | 0706404 | U-образная манжета | 1 |
| 8 | 0706405 | Опорное кольцо | 1 |
| 9 | 0706406 | Направляющее кольцо | 1 |
| 10 | 0706407 | Грязесъёмное кольцо | 1 |
| 11 | 0717202 | Уплотнительное кольцо | 1 |
| 12 | 0717203 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 4393503 | Амортизирующий подшипник | 1 |
| 15 | 0706409 | Поршень | 1 |
| 16 | 4203613 | Уплотнительное кольцо | 1 |
| 17 | 0706410 | Направляющее кольцо | 2 |
| 18 | 4199801 | Кольцо | 2 |
| 19 | 0317717 | Уплотнительное кольцо | 1 |
| 20 | 0317718 | Опорное кольцо | 2 |
| 21 | 0706411 | Гайка | 1 |
| 22 | 0706412 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 27 | 4392354 | Пылезащитное уплотнение | 2 |
| 28 | 0706413 | Клапан замедленного возврата | 2 |
| 28A | 0336310 | Корпус | 1 |
| 28B | 0717204 | Клапан словретурн | 1 |
| 28C | 0336312 | Пружина | 1 |
| 28D | 0336313 | Направляющая пружины | 2 |
| 28E | 0336314 | Пробка | 1 |
| 28F | 4123514 | Уплотнительное кольцо | 1 |
| 28G | 0336315 | Болт с внутренним шестигранником | 4 |
| 28H | 4387278 | Уплотнительное кольцо | 1 |
| 29 | 0706414 | Проставка | 1 |
| 30 | 0317224 | Уплотнительное кольцо | 3 |
| 31 | 0317604 | Болт с внутренним шестигранником | 4 |
| 32 | 0454811 | Болт с внутренним шестигранником | 4 |
| 33 | 4392652 | Трубка | 1 |
| 34 | 0317227 | Пробка | 2 |
| 35 | 0317230 | Уплотнительное кольцо | 2 |
| 36 | 0317226 | Болт с внутренним шестигранником | 4 |
| 37 | 0257608 | Болт с внутренним шестигранником | 4 |
| 38 | 0706415 | Соединение | 1 |
| 39 | 0415502 | Лента | 2 |
| 40 | 0415501 | Лента | 2 |
| 41 | 0415403 | Болт | 4 |
| 42 | 0259112 | Пружинная шайба | 10 |
| 43 | 0454815 | Гайка | 4 |
| 44 | 0317325 | Хомут трубки | 3 |
| 45 | 0415405 | Болт | 6 |
| 46 | 0643016 | Воздушный клапан | 2 |
| 100 | 4407490 | Комплект уплотнений | 1 |
| 200 | 0706416 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
