Быстрый заправка система (2) — HITACHI EX2500

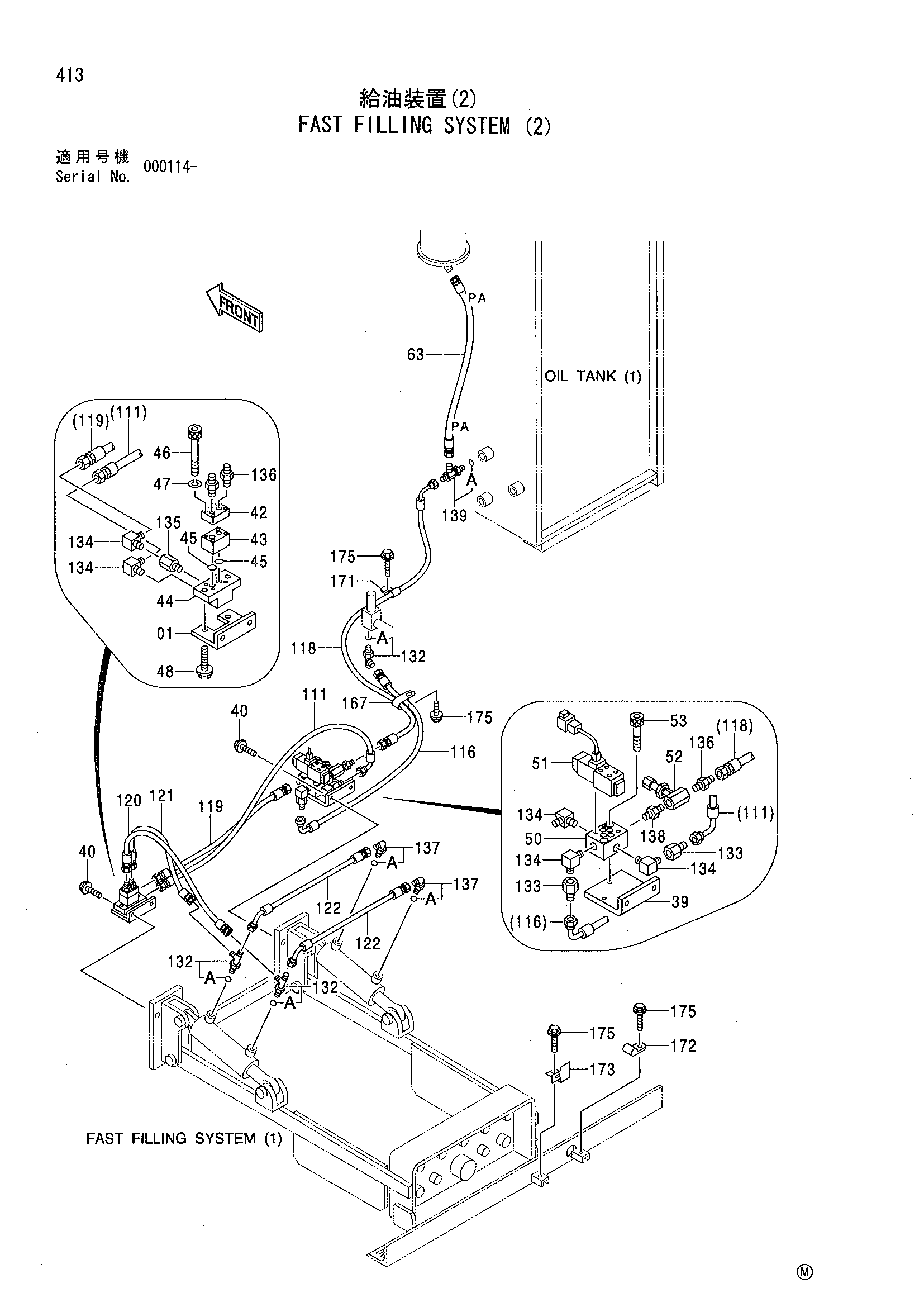

Заводская схема «Быстрый заправка система (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4193679 | Кронштейн | 1 |
| 39 | 9749618 | Кронштейн | 1 |
| 40 | J011025 | Болт с шайбой | 4 |
| 42 | 4193683 | Фланец | 1 |
| 43 | 4193681 | Клапан | 1 |
| 44 | 4203897 | Блок | 1 |
| 45 | 4506320 | Уплотнительное кольцо | 2 |
| 46 | M340575 | Болт с внутренним шестигранником | 4 |
| 47 | A590905 | Пружинная шайба | 4 |
| 48 | J011030 | Болт с шайбой | 2 |
| 50 | 3023458 | Блок | 1 |
| 51 | 4270991 | Электромагнитный клапан | 1 |
| 52 | 4155430 | Запорный клапан | 1 |
| 53 | M341050 | Болт с внутренним шестигранником | 2 |
| 63 | 4276912 | Шланг | 1 |
| 111 | 4313247 | Шланг | 1 |
| 116 | 4275111 | Шланг | 1 |
| 118 | 4313256 | Шланг | 1 |
| 119 | 4269794 | Шланг | 1 |
| 120 | 4214482 | Шланг | 1 |
| 121 | 4269796 | Шланг | 1 |
| 122 | 4313244 | Шланг | 2 |
| 132 | 4222018 | Тройник | 3 |
| 132A | 957366 | Уплотнительное кольцо | 1 |
| 133 | 4379483 | Адаптер | 2 |
| 134 | 4154656 | Угловой штуцер | 5 |
| 135 | 4015427 | Адаптер | 1 |
| 136 | 4154651 | Адаптер | 3 |
| 137 | 4154670 | Угловой штуцер | 2 |
| 137A | 957366 | Уплотнительное кольцо | 1 |
| 138 | 97-1701 | Адаптер | 1 |
| 139 | 4245108 | Тройник | 1 |
| 139A | 4506418 | Уплотнительное кольцо | 1 |
| 167 | 4190292 | Зажим | 1 |
| 171 | 4190275 | Зажим | 1 |
| 172 | 4190261 | Зажим | 1 |
| 173 | 4336875 | Кронштейн | 1 |
| 175 | J011030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
