Гидроцилиндр стрелы <погрузчик> — HITACHI EX2500

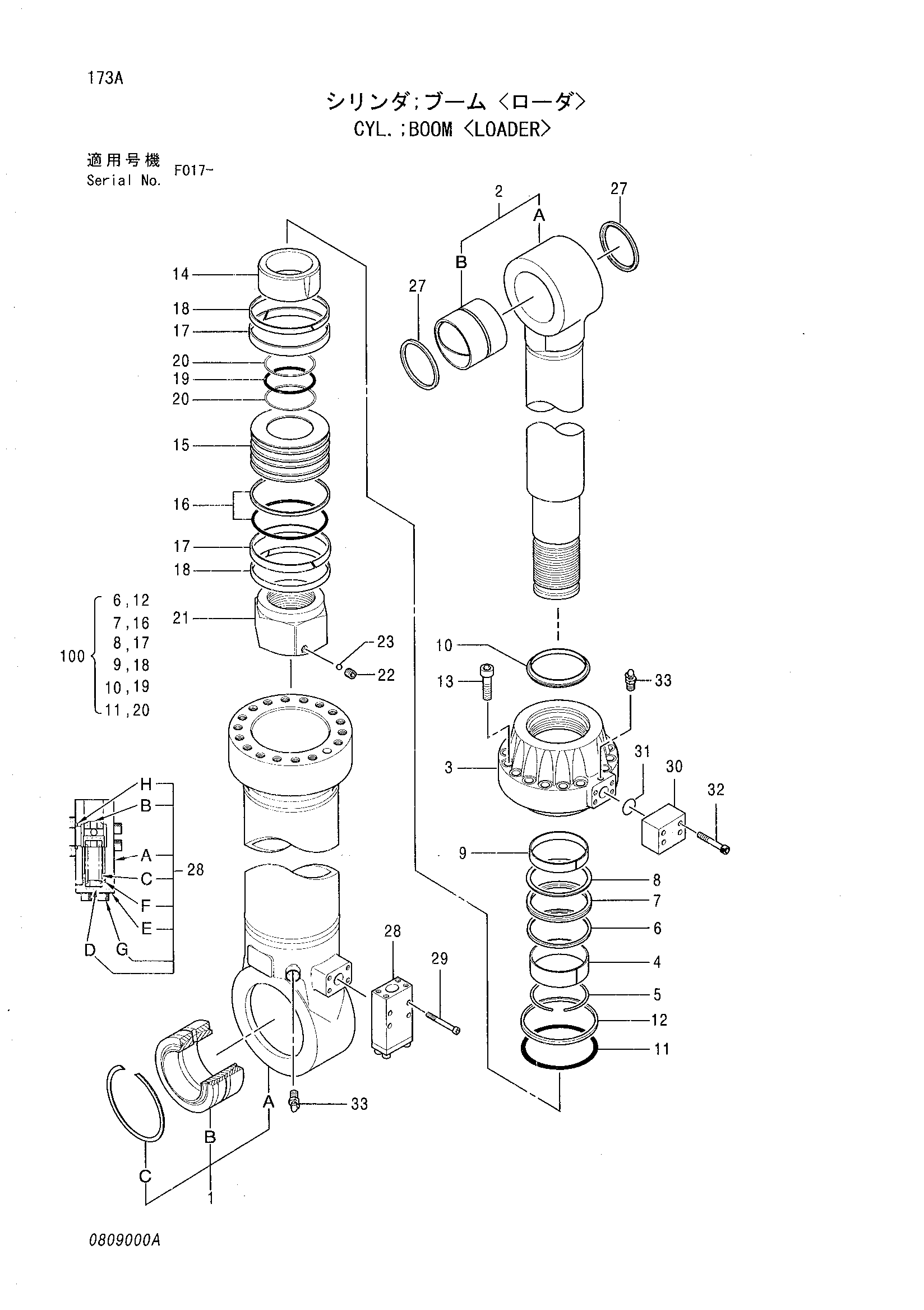

Заводская схема «Гидроцилиндр стрелы <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4436679 | Гидроцилиндр стрелы | 1 | |
| 1 | 0705701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4392618 | Труба гидроцилиндра | 1 |
| 1B | 0317321 | Подшипник. спхерикал | 1 |
| 1C | 0317322 | Стопорное кольцо | 1 |
| 2 | 0705702 | Шток поршня в сборе | 1 |
| 2A | 4392626 | Шток поршня | 1 |
| 2B | 4379184 | Втулка пальца | 1 |
| 3 | 0717101 | Головка гидроцилиндра | 1 |
| 4 | 4392641 | Втулка | 1 |
| 5 | 4392643 | Стопорное кольцо | 1 |
| 6 | 0705703 | Кольцо | 1 |
| 7 | 0705704 | U-образная манжета | 1 |
| 8 | 0705705 | Опорное кольцо | 1 |
| 9 | 0705706 | Направляющее кольцо | 1 |
| 10 | 0743103 | Грязесъёмное кольцо | 1 |
| 11 | 0717102 | Уплотнительное кольцо | 1 |
| 12 | 0717103 | Опорное кольцо | 1 |
| 13 | 0317311 | Болт с внутренним шестигранником | 17 |
| 14 | 0705710 | Амортизирующий подшипник | 1 |
| 15 | 0705711 | Поршень | 1 |
| 16 | 0705712 | Уплотнительное кольцо | 1 |
| 17 | 0705713 | Направляющее кольцо | 2 |
| 18 | 0705714 | Направляющее кольцо | 2 |
| 19 | 0317319 | Уплотнительное кольцо | 1 |
| 20 | 0257007 | Опорное кольцо | 2 |
| 21 | 0705715 | Гайка | 1 |
| 22 | 0705716 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 27 | 4392650 | Пылезащитное уплотнение | 2 |
| 28 | 0725614 | Клапан замедленного возврата | 1 |
| 28A | 0336310 | Корпус | 1 |
| 28B | 0808901 | Клапан словретурн | 1 |
| 28C | 0336312 | Пружина | 1 |
| 28D | 0336313 | Направляющая пружины | 2 |
| 28E | 0336314 | Пробка | 1 |
| 28F | 4123514 | Уплотнительное кольцо | 1 |
| 28G | 0336315 | Болт с внутренним шестигранником | 4 |
| 28H | 4387278 | Уплотнительное кольцо | 1 |
| 29 | 0317604 | Болт с внутренним шестигранником | 4 |
| 30 | 0705718 | Соединение | 1 |
| 31 | 0317224 | Уплотнительное кольцо | 1 |
| 32 | 0317226 | Болт с внутренним шестигранником | 4 |
| 33 | 0643016 | Воздушный клапан | 2 |
| 100 | 4422494 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
