Насосный агрегат (1) — HITACHI EX2500

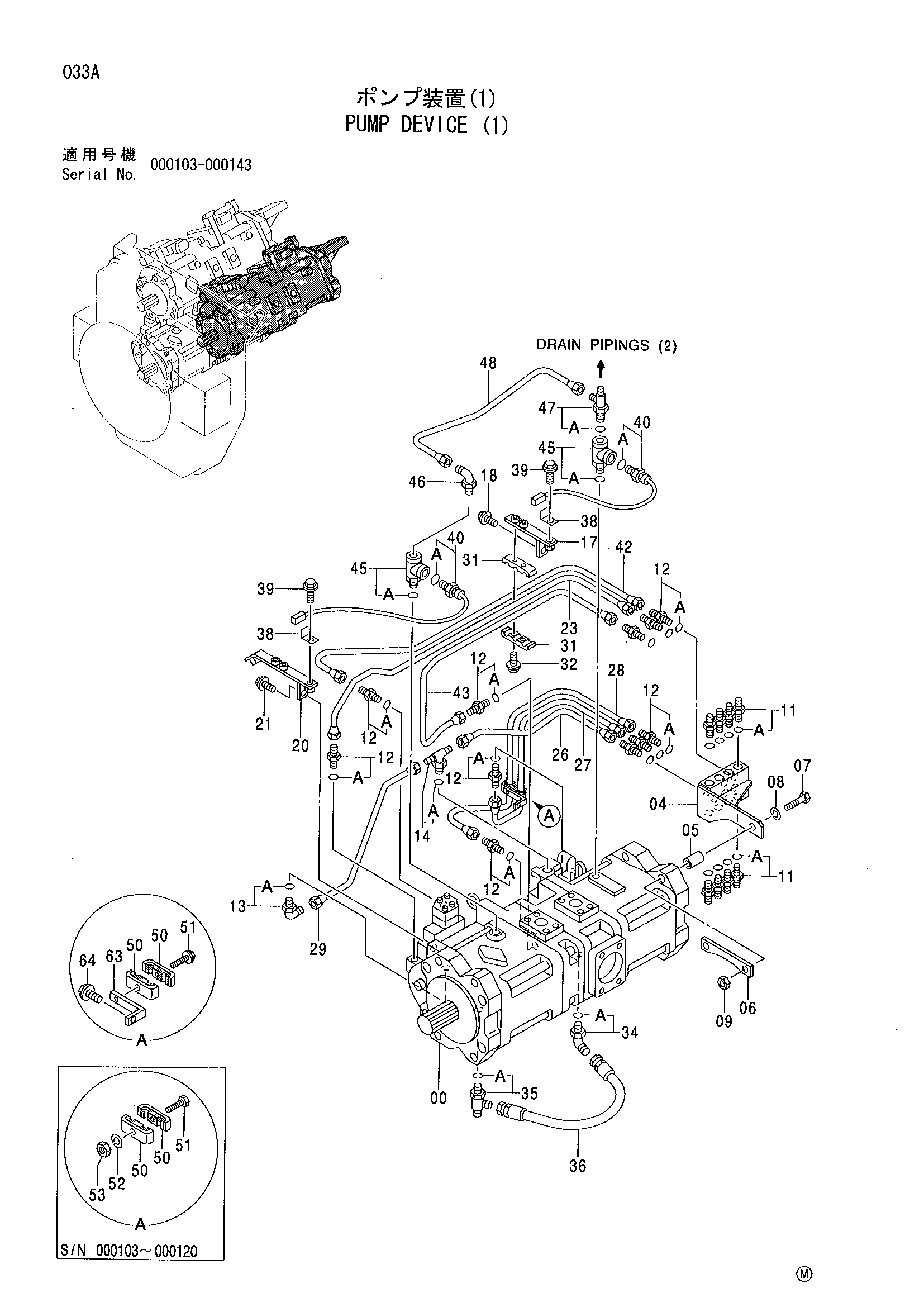

Заводская схема «Насосный агрегат (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347142 замена: 4395462 | Поршневой насос | 1 |
| 00 | 4395462 замена: 4399702 | Поршневой насос | 1 |
| 00 | 4399702 замена: 4407231 | Поршневой насос | 1 |
| 00 | 4407231 замена: 4424246 | Поршневой насос | 1 |
| 00 | 4424246 замена: 4449718 | Поршневой насос | 1 |
| 04 | 8062075 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | 4347154 | Пластина | 1 |
| 07 | J901080 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4200465 | Адаптер | 8 |
| 11 | 4200465 | Адаптер | 9 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4255304 | Штуцер трубки | 11 |
| 12 | 4255304 | Штуцер трубки | 9 |
| 12 | 4255304 | Штуцер трубки | 7 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4347095 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9744197 | Кронштейн | 1 |
| 18 | J011220 | Болт с шайбой | 1 |
| 20 | 9744198 | Кронштейн | 1 |
| 21 | J011220 | Болт с шайбой | 1 |
| 23 | 4346954 замена: 4313247 | Трубка | 1 |
| 23 | 4346954 замена: 4200465 | Трубка | 1 |
| 26 | 4346957 замена: 4245114 | Трубка | 1 |
| 26 | 4346957 замена: 4200465 | Трубка | 1 |
| 26 | 4346957 замена: 4203163 | Трубка | 1 |
| 27 | 4346958 замена: 4249350 | Трубка | 1 |
| 27 | 4346958 замена: 4200465 | Трубка | 1 |
| 27 | 4346958 замена: 4154670 | Трубка | 1 |
| 28 | 4346959 замена: 4270645 | Трубка | 1 |
| 28 | 4346959 замена: 4200465 | Трубка | 1 |
| 28 | 4346959 замена: 4154670 | Трубка | 1 |
| 28 | 4270645 | Шланг | 1 |
| 29 | 4346960 замена: 4214482 | Трубка | 1 |
| 29 | 4346960 замена: 4154670 | Трубка | 1 |
| 29 | 4346960 замена: 4203163 | Трубка | 1 |
| 31 | 4344349 | Хомут | 2 |
| 32 | J010635 | Болт с шайбой | 2 |
| 34 | 4156435 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4286917 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4348313 | Шланг | 1 |
| 38 | 4336875 | Кронштейн | 2 |
| 39 | J011025 | Болт с шайбой | 2 |
| 40 | 4335020 | Датчик | 2 |
| 40A | 955656 | Уплотнительное кольцо | 1 |
| 42 | 4355308 замена: 4368423 | Трубка | 1 |
| 42 | 4355308 замена: 4200465 | Трубка | 1 |
| 42 | 4355308 замена: 4154670 | Трубка | 1 |
| 43 | 4355309 замена: 4322486 | Трубка | 1 |
| 43 | 4355309 замена: 4154670 | Трубка | 1 |
| 43 | 4322486 | Шланг | 1 |
| 45 | 4365983 | Тройник | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4293950 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4203485 | Штуцер трубки | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4365970 замена: 4381018 | Трубка | 1 |
| 48 | 4365970 замена: 4222018 | Трубка | 1 |
| 48 | 4365970 замена: 4154670 | Трубка | 1 |
| 48 | 4381018 | Шланг | 1 |
| 50 | 4344320 | Хомут | 2 |
| 51 | J900625 | Болт | 1 |
| 51 | J010625 | Болт с шайбой | 1 |
| 52 | A590906 | Пружинная шайба | 1 |
| 53 | M500605 | Гайка | 1 |
| 60 | 4154670 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4399265 | Кронштейн | 1 |
| 64 | J011220 | Болт с шайбой | 1 |
| 65 | 4222018 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4154670 | Угловой штуцер | 3 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
