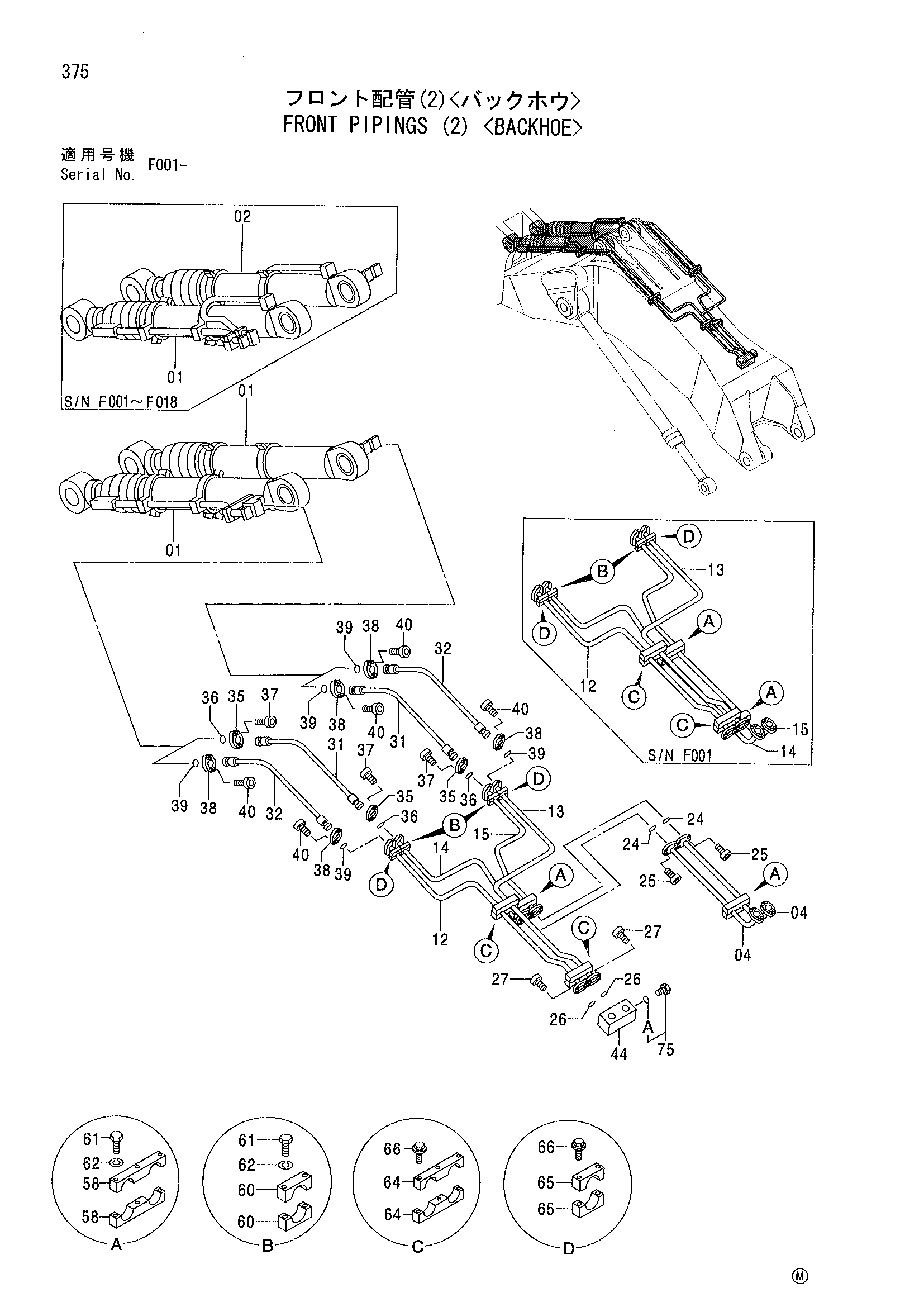

Передний трубопроводы (2) <экскаватор> — HITACHI EX2500

Заводская схема «Передний трубопроводы (2) <экскаватор>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4391223 замена: 4402135	Гидроцилиндр рукояти	1
01	4402135	Гидроцилиндр рукояти	2
02	4391222 замена: 4402135	Гидроцилиндр рукояти	1
04	8069807	Трубка	2
12	8069191	Трубка	1
13	8069192	Трубка	1
14	8069193 замена: 8069810	Трубка	1
14	8069193 замена: 8069807	Трубка	1
14	8069193 замена: 4510170	Трубка	1
14	8069193 замена: M342060	Трубка	1
14	8069810	Трубка	1
15	8069194 замена: 8069811	Трубка	1
15	8069194 замена: 8069807	Трубка	1
15	8069194 замена: 4510170	Трубка	1
15	8069194 замена: M342060	Трубка	1
15	8069811	Трубка	1
24	4510170	Уплотнительное кольцо	2
25	M342060 замена: M342065	Болт с внутренним шестигранником	8
25	M342065	Болт с внутренним шестигранником	8
26	4510169	Уплотнительное кольцо	2
27	M341650	Болт с внутренним шестигранником	8
31	4190297	Шланг	2
32	4190293	Шланг	2
35	4169565	Разъёмный фланец	8
36	4510170	Уплотнительное кольцо	4
37	M342060 замена: M342065	Болт с внутренним шестигранником	16
37	M342065	Болт с внутренним шестигранником	16
38	4075854	Разъёмный фланец	8
39	4510169	Уплотнительное кольцо	4
40	M341650	Болт с внутренним шестигранником	16
44	3079458	Блок	1
58	4362366	Хомут трубки	4
60	4357265	Хомут трубки	4
61	J901403	Болт	10
62	A590914	Пружинная шайба	10
64	4357284	Хомут трубки	4
65	4342723	Хомут трубки	4
66	J011200	Болт с шайбой	10
75	4154694	Пробка	1
75A	4037888	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
