Аккумулятор крышка — HITACHI EX2500

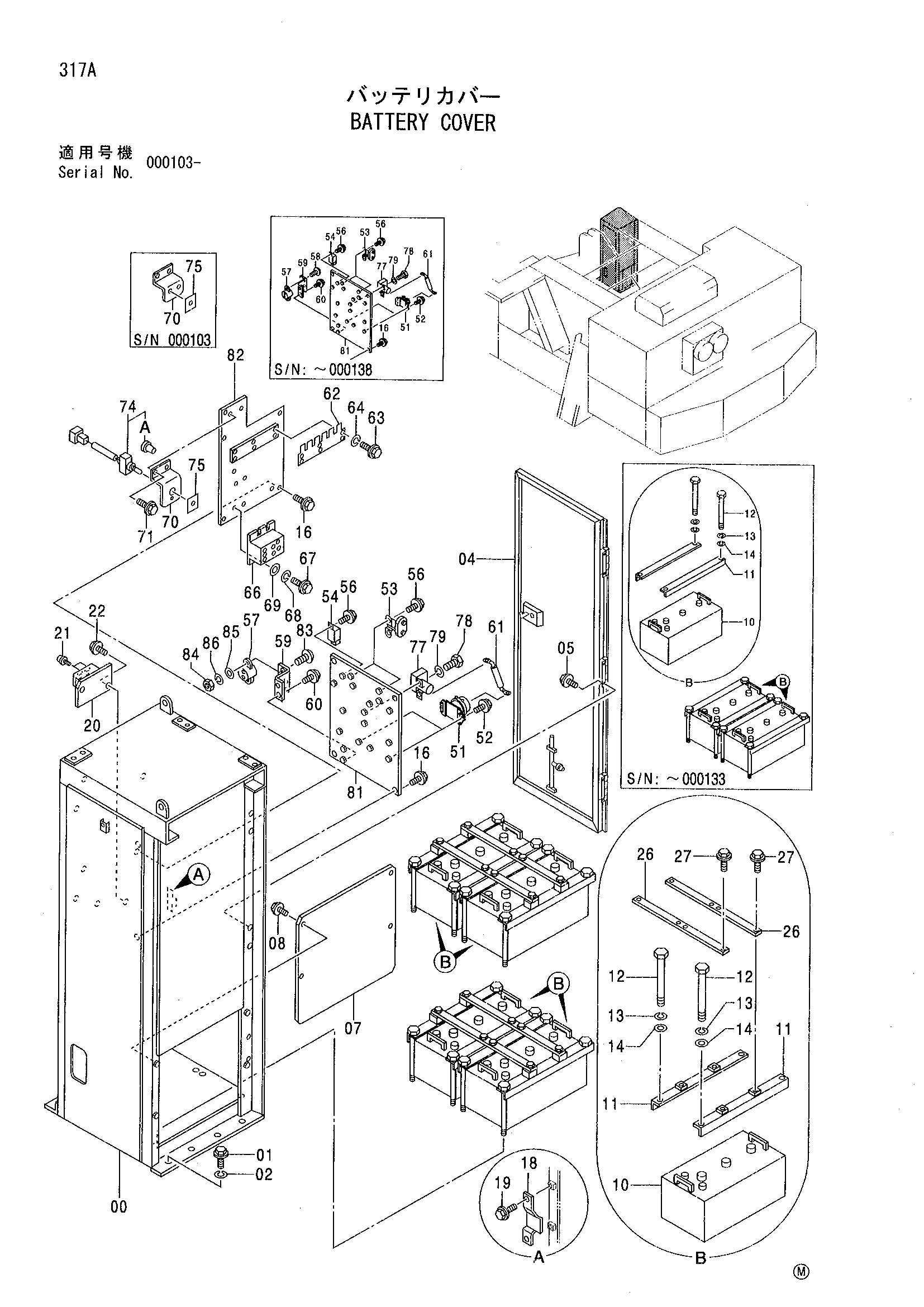

Заводская схема «Аккумулятор крышка» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004635 | Крышка | 1 |
| 01 | J901435 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 04 | 4351067 | Дверь | 1 |
| 05 | J010820 | Болт с шайбой | 6 |
| 07 | 4352885 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 4 |
| 10 | 4354442 | Аккумулятор | 4 |
| 11 | 4356550 замена: 9753366 | Держатель | 8 |
| 11 | 9753366 | Держатель | 8 |
| 12 | 4314067 | Болт | 16 |
| 13 | A590910 | Пружинная шайба | 16 |
| 14 | A590110 | Плоская шайба | 16 |
| 16 | J021025 | Болт с шайбой | 8 |
| 18 | 9746544 | Ограничитель | 1 |
| 19 | J010816 замена: J020816 | Болт с шайбой | 2 |
| 19 | J020816 | Болт с шайбой | 2 |
| 20 | 8065707 | Кронштейн | 1 |
| 21 | M430316 замена: J460316 | Винт | 8 |
| 21 | J460316 | Винт с шайбой | 8 |
| 22 | J011020 | Болт с шайбой | 2 |
| 22 | J021025 | Болт с шайбой | 2 |
| 26 | 4425914 | Кронштейн | 4 |
| 27 | J021020 | Болт с шайбой | 16 |
| 51 | 4031771 замена: 4398041 | Реле аккумулятор | 2 |
| 51 | 4398041 | Реле аккумулятор | 2 |
| 52 | J020825 | Болт с шайбой | 4 |
| 53 | 4287277 | Реле | 2 |
| 54 | 4275750 | Реле защитный | 1 |
| 56 | J020616 | Болт с шайбой | 5 |
| 57 | 4354453 замена: 4432075 | Гидромолот киркуит | 1 |
| 57 | 4354453 замена: M430520 | Гидромолот киркуит | 1 |
| 57 | 4354453 замена: M500504 | Гидромолот киркуит | 1 |
| 57 | 4354453 замена: A590105 | Гидромолот киркуит | 1 |
| 57 | 4354453 замена: A590905 | Гидромолот киркуит | 1 |
| 57 | 4432075 | Гидромолот киркуит | 1 |
| 58 | 4221280 | Винт | 2 |
| 59 | 4275239 | Кронштейн | 1 |
| 60 | J010816 | Болт с шайбой | 2 |
| 61 | 4432271 | Предохранитель | 1 |
| 62 | 3069887 | Кронштейн | 1 |
| 63 | M430410 | Винт | 6 |
| 64 | A590904 | Пружинная шайба | 6 |
| 66 | 4200383 | Клемма | 1 |
| 67 | M430835 | Винт | 4 |
| 68 | A590908 | Пружинная шайба | 4 |
| 69 | A590108 | Плоская шайба | 4 |
| 70 | 4356468 | Кронштейн | 1 |
| 70 | 4380442 | Кронштейн | 1 |
| 71 | J010614 | Болт с шайбой | 2 |
| 74 | 4377351 | Выключатель | 1 |
| 74A | 4405843 | Колпачок резиновый | 1 |
| 75 | 4379181 | Информационная табличка | 1 |
| 77 | 4373082 | Таймер | 1 |
| 78 | J900612 | Болт | 2 |
| 79 | A590906 | Пружинная шайба | 2 |
| 81 | 8063671 | Панель | 1 |
| 82 | 8063677 | Панель | 1 |
| 83 | M430520 | Винт | 2 |
| 84 | M500504 | Гайка | 2 |
| 85 | A590105 | Плоская шайба | 2 |
| 86 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
