Радиатор — HITACHI EX2500

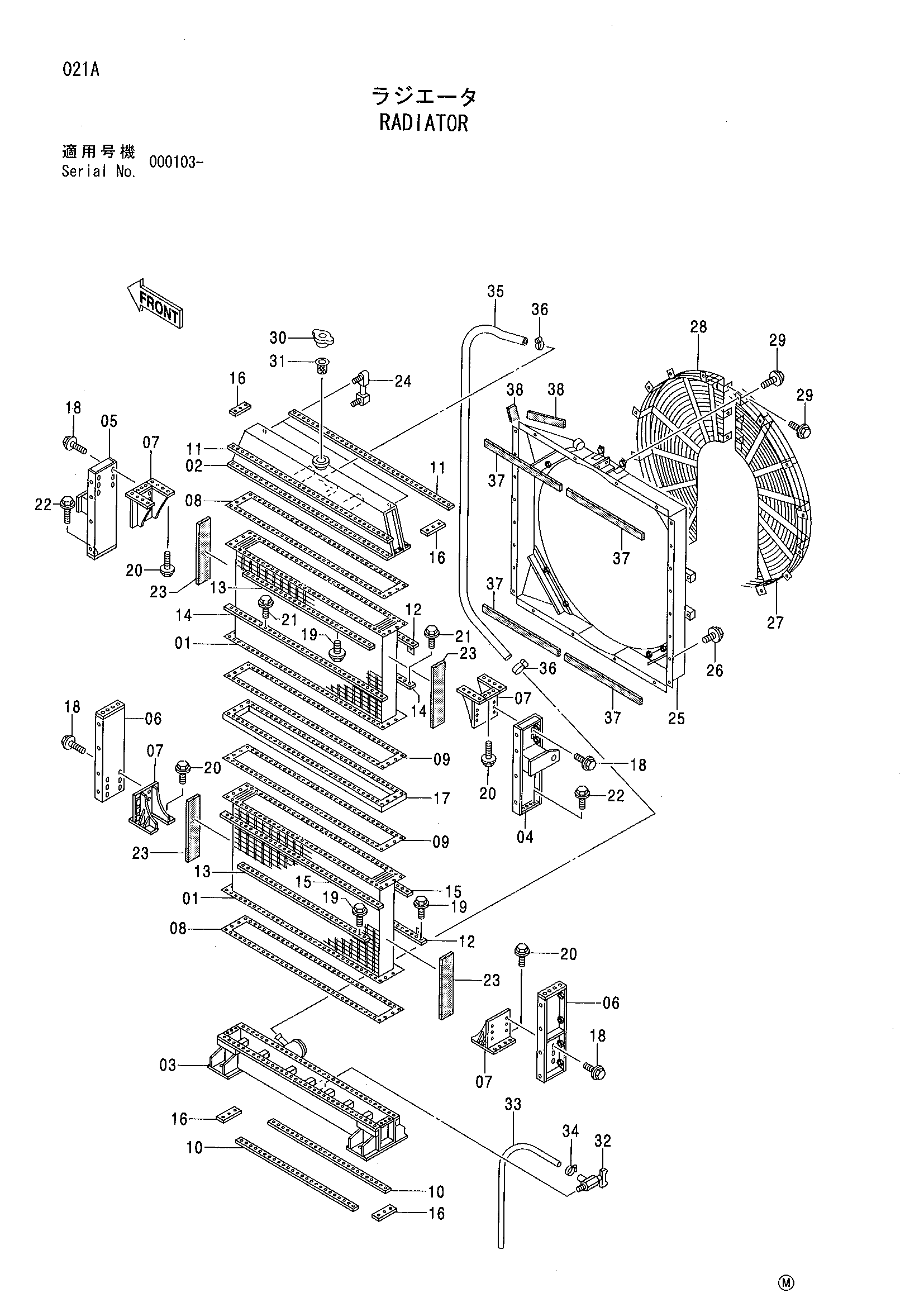

Заводская схема «Радиатор» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4345662 замена: 4432566	Радиатор в сборе	1
	4432566	Радиатор в сборе	1
01-24	4405333 замена: 4432571	Коре радиатор в сборе	1
01-24	4432571	Коре радиатор в сборе	1
01	4206308	Коре	2
02	4405334	Бак	1
03	4405335	Бак	1
04	4405336	Опора	1
04	4432572	Опора	1
05	4405337	Опора	1
05	4432573	Опора	1
06	4387138	Опора	2
07	4343817 замена: 4428822	RIB	4
07	4428822	RIB	4
08	4206309 замена: 4442369	Прокладка	2
08	4442369	Прокладка	2
09	4206310 замена: 4442370	Прокладка	2
09	4442370	Прокладка	2
10	4343818	Пластина	2
11	4330729	Пластина	2
12	4405339	Пластина	2
13	4387140	Пластина	2
14	4387141	Пластина	2
15	4330730	Пластина	2
16	4387142	Пластина	4
17	4353845	Проставка	1
18	J021230	Болт с шайбой	24
19	J011030	Болт с шайбой	100
20	J011235	Болт с шайбой	44
21	J011050	Болт с шайбой	62
22	J011270	Болт с шайбой	10
23	4343842	Манжета	4
24	4405348	Гаге	2
25	4405349	Кожух	1
26	J021025	Болт с шайбой	24
27	4405350	Сетка	1
28	4405351	Сетка	1
29	J021225	Болт с шайбой	17
30	4024708	Колпачок прессер	1
31	4206314	Сетчатый фильтр	1
32	4206315	Кран	1
33	4206316	Виниловый шланг	1
34	4143888	Зажим	1
35	4405355	Резиновый шланг	1
36	4405356	Зажим	2
37	4104813	Манжета	4
38	4405358	Манжета	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
