Быстрый заправка система (5) — HITACHI EX2500

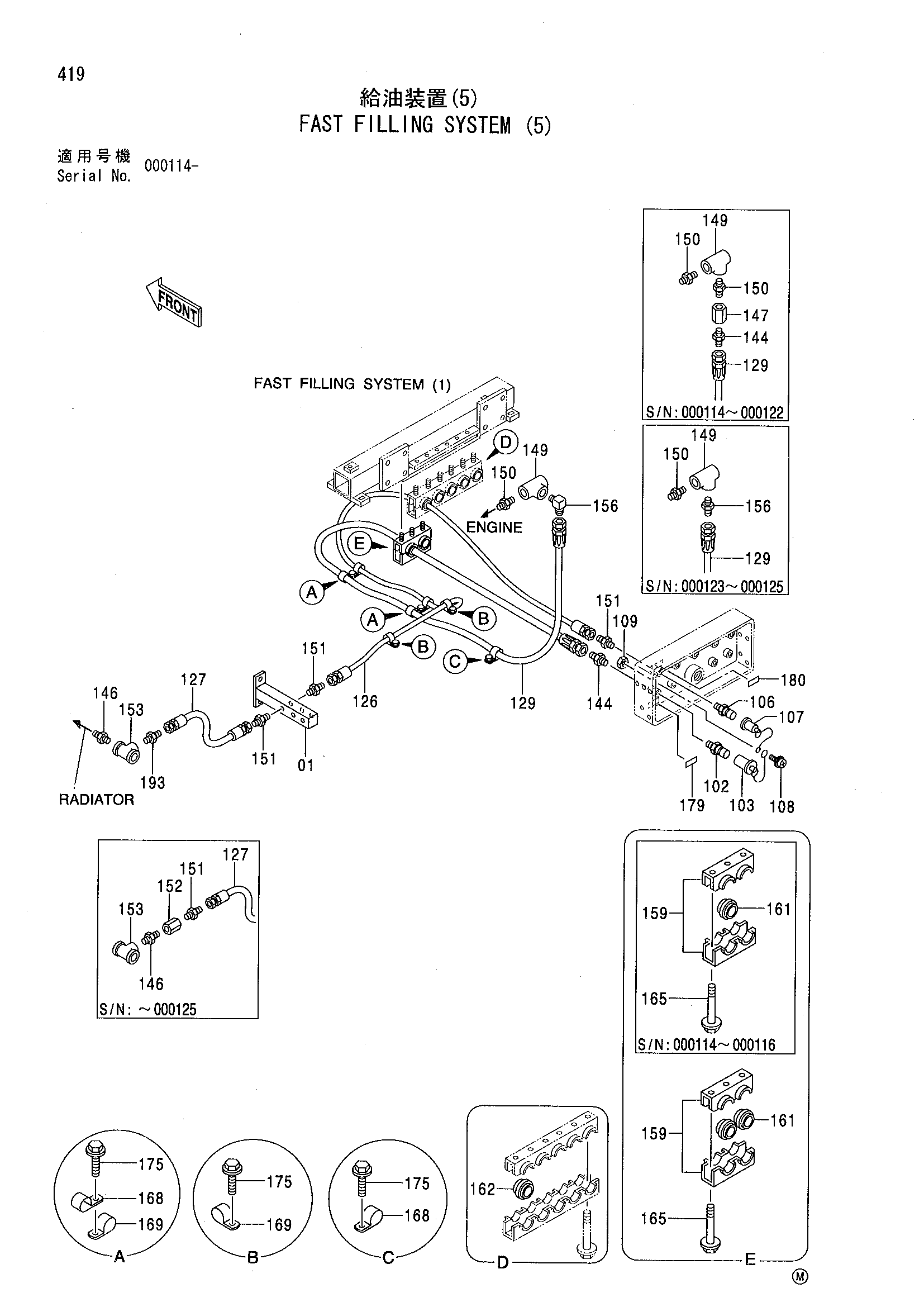

Заводская схема «Быстрый заправка система (5)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749386 | Блок | 1 |
| 102 | 4178747 | Рекеивер | 1 |
| 103 | 4356093 замена: 4414865 | Колпачок | 1 |
| 103 | 4356093 замена: J460516 | Колпачок | 1 |
| 103 | 4356093 замена: J950005 | Колпачок | 1 |
| 103 | 4414865 | Колпачок | 1 |
| 106 | 4178751 | Рекеивер | 1 |
| 107 | 4178752 | Колпачок | 1 |
| 108 | M430510 | Винт | 1 |
| 108 | J460516 | Винт с шайбой | 1 |
| 109 | M500605 | Гайка | 1 |
| 126 | 4396627 | Шланг | 1 |
| 127 | 4227098 | Шланг | 1 |
| 129 | 4399588 | Шланг | 1 |
| 144 | 4221278 | Адаптер | 2 |
| 144 | 4221278 | Адаптер | 1 |
| 146 | 94-1704 | Адаптер | 2 |
| 146 | 94-1704 | Адаптер | 1 |
| 147 | 94-0690 | Переходник | 1 |
| 149 | 94-0664 | Тройник | 1 |
| 150 | 94-1705 | Адаптер | 2 |
| 150 | 94-1705 | Адаптер | 1 |
| 151 | 4221287 | Адаптер | 4 |
| 151 | 4221287 | Адаптер | 3 |
| 152 | 94-0688 | Переходник S | 1 |
| 153 | 94-0663 | Тройник | 1 |
| 156 | 4396157 | Адаптер | 1 |
| 156 | 4398473 | Адаптер | 1 |
| 159 | 4192414 | Хомут | 1 |
| 161 | 4192411 | Втулка | 1 |
| 161 | 4192411 | Втулка | 2 |
| 161 | 4407307 | Втулка | 2 |
| 162 | 4192412 | Втулка | 1 |
| 165 | J011090 | Болт с шайбой | 3 |
| 168 | 4192035 | Зажим | 3 |
| 169 | 4190277 | Зажим | 4 |
| 175 | J011030 | Болт с шайбой | 5 |
| 179 | 4398094 | Информационная табличка | 1 |
| 180 | 4398095 | Информационная табличка | 1 |
| 193 | 4317015 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
