Гидромотор (ход) — HITACHI EX2500

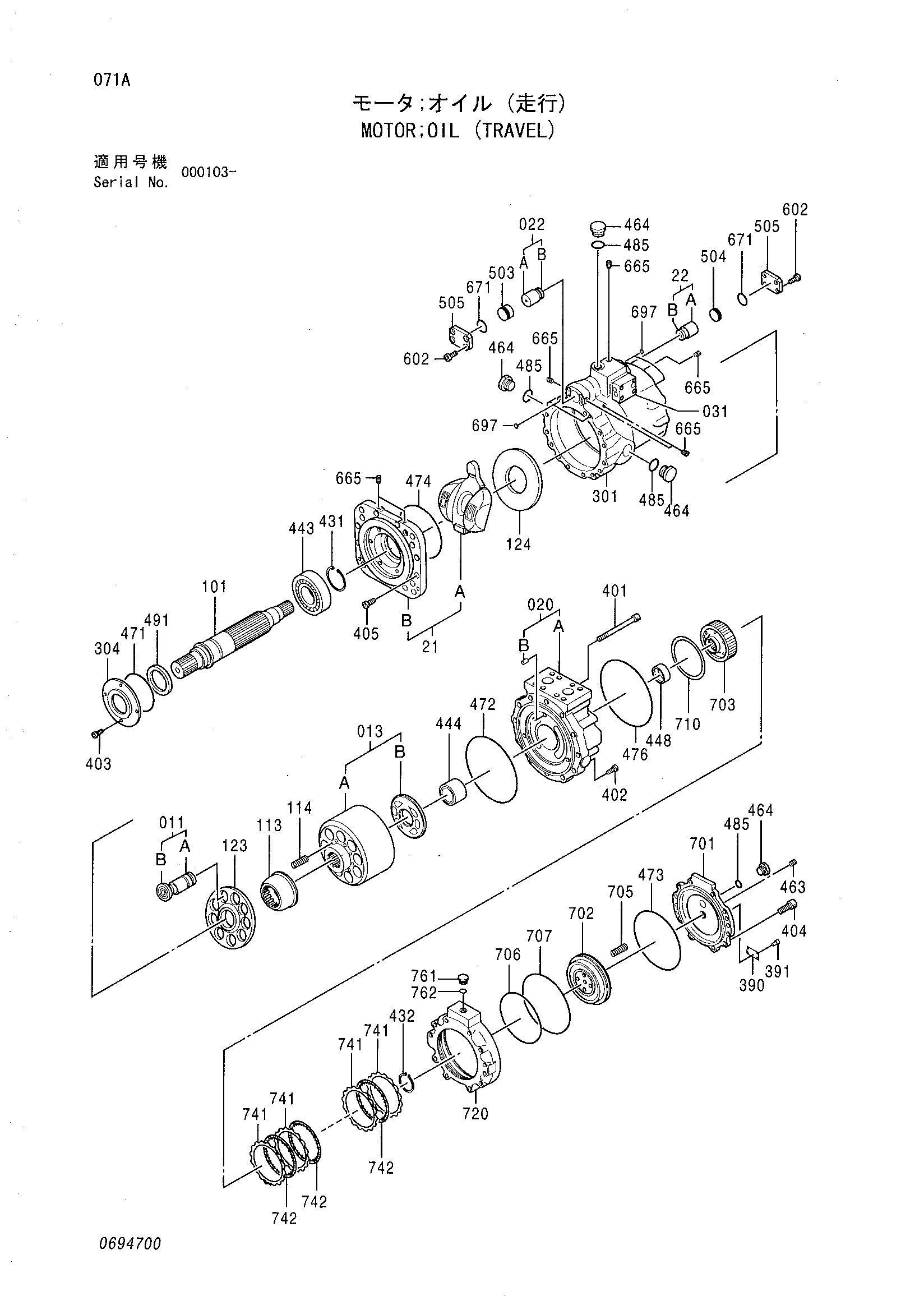

Заводская схема «Гидромотор (ход)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4380300 замена: 4477062 | Гидромотор | 1 | |
| 011 | 0694701 | Поршень в сборе | 9 |
| 013 | 0694702 замена: 0855301 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0855302 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0855303 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0222809 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0222810 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 4612147 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 4612148 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0855304 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0855305 | Гидроцилиндр. в сборе | 1 |
| 013 | 0694702 замена: 0855306 | Гидроцилиндр. в сборе | 1 |
| 020 | 0694703 | Клапан крышка в сборе | 1 |
| 021 | 0694704 замена: 0855302 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0855301 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0855303 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0222809 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0222810 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 4612147 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 4612148 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0855304 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0855305 | Пластина свасх в сборе | 1 |
| 021 | 0694704 замена: 0855306 | Пластина свасх в сборе | 1 |
| 022 | 0694705 | Поршень в сборе | 2 |
| 031 | 4606780 | Клапан | 1 |
| 101 | 0694707 | Вал | 1 |
| 113 | 4392784 замена: 0855303 | Втулка | 1 |
| 113 | 4392784 замена: 0855301 | Втулка | 1 |
| 113 | 4392784 замена: 0855302 | Втулка | 1 |
| 113 | 4392784 замена: 0222809 | Втулка | 1 |
| 113 | 4392784 замена: 0222810 | Втулка | 1 |
| 113 | 4392784 замена: 4612147 | Втулка | 1 |
| 113 | 4392784 замена: 4612148 | Втулка | 1 |
| 113 | 4392784 замена: 0855304 | Втулка | 1 |
| 113 | 4392784 замена: 0855305 | Втулка | 1 |
| 113 | 4392784 замена: 0855306 | Втулка | 1 |
| 114 | 0694708 замена: 0222809 | Пружина | 1 |
| 114 | 0694708 замена: 0855301 | Пружина | 1 |
| 114 | 0694708 замена: 0855302 | Пружина | 1 |
| 114 | 0694708 замена: 0855303 | Пружина | 1 |
| 114 | 0694708 замена: 0222810 | Пружина | 1 |
| 114 | 0694708 замена: 4612147 | Пружина | 1 |
| 114 | 0694708 замена: 4612148 | Пружина | 1 |
| 114 | 0694708 замена: 0855304 | Пружина | 1 |
| 114 | 0694708 замена: 0855305 | Пружина | 1 |
| 114 | 0694708 замена: 0855306 | Пружина | 1 |
| 123 | 0694709 замена: 4612147 | Пластина | 1 |
| 123 | 0694709 замена: 0855301 | Пластина | 1 |
| 123 | 0694709 замена: 0855302 | Пластина | 1 |
| 123 | 0694709 замена: 0855303 | Пластина | 1 |
| 123 | 0694709 замена: 0222809 | Пластина | 1 |
| 123 | 0694709 замена: 0222810 | Пластина | 1 |
| 123 | 0694709 замена: 4612148 | Пластина | 1 |
| 123 | 0694709 замена: 0855304 | Пластина | 1 |
| 123 | 0694709 замена: 0855305 | Пластина | 1 |
| 123 | 0694709 замена: 0855306 | Пластина | 1 |
| 124 | 0694710 замена: 4612148 | Пластина | 1 |
| 124 | 0694710 замена: 0855301 | Пластина | 1 |
| 124 | 0694710 замена: 0855302 | Пластина | 1 |
| 124 | 0694710 замена: 0855303 | Пластина | 1 |
| 124 | 0694710 замена: 0222809 | Пластина | 1 |
| 124 | 0694710 замена: 0222810 | Пластина | 1 |
| 124 | 0694710 замена: 4612147 | Пластина | 1 |
| 124 | 0694710 замена: 0855304 | Пластина | 1 |
| 124 | 0694710 замена: 0855305 | Пластина | 1 |
| 124 | 0694710 замена: 0855306 | Пластина | 1 |
| 301 | 0694711 замена: 0855304 | Корпус | 1 |
| 301 | 0694711 замена: 0855301 | Корпус | 1 |
| 301 | 0694711 замена: 0855302 | Корпус | 1 |
| 301 | 0694711 замена: 0855303 | Корпус | 1 |
| 301 | 0694711 замена: 0222809 | Корпус | 1 |
| 301 | 0694711 замена: 0222810 | Корпус | 1 |
| 301 | 0694711 замена: 4612147 | Корпус | 1 |
| 301 | 0694711 замена: 4612148 | Корпус | 1 |
| 301 | 0694711 замена: 0855305 | Корпус | 1 |
| 301 | 0694711 замена: 0855306 | Корпус | 1 |
| 304 | 0694712 | Крышка | 1 |
| 390 | 0625508 | Информационная табличка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0694713 | Болт с внутренним шестигранником | 3 |
| 402 | M341656 | Болт с внутренним шестигранником | 9 |
| 403 | 0291225 | Болт | 6 |
| 404 | 0229812 | Болт с внутренним шестигранником | 12 |
| 405 | 0222827 | Болт с внутренним шестигранником | 14 |
| 431 | 991353 | Стопорное кольцо | 1 |
| 432 | 0694714 | Стопорное кольцо | 1 |
| 443 | 0694715 | Роликовый подшипник | 1 |
| 444 | 0694716 | Игольчатый подшипник | 1 |
| 448 | 0694717 | Проставка | 1 |
| 463 | 0111537 | Пробка | 1 |
| 464 | 0175233 | Пробка | 4 |
| 471 | 0308622 | Уплотнительное кольцо | 1 |
| 472 | 0222820 | Уплотнительное кольцо | 1 |
| 473 | 0365423 | Уплотнительное кольцо | 1 |
| 474 | 0222821 | Уплотнительное кольцо | 1 |
| 476 | 0694718 | Уплотнительное кольцо | 1 |
| 485 | 4506424 | Уплотнительное кольцо | 4 |
| 491 | 0694719 | Масляное уплотнение | 1 |
| 503 | 0694720 замена: 0855305 | Ограничитель | 1 |
| 503 | 0694720 замена: 0855301 | Ограничитель | 1 |
| 503 | 0694720 замена: 0855302 | Ограничитель | 1 |
| 503 | 0694720 замена: 0855303 | Ограничитель | 1 |
| 503 | 0694720 замена: 0222809 | Ограничитель | 1 |
| 503 | 0694720 замена: 0222810 | Ограничитель | 1 |
| 503 | 0694720 замена: 4612147 | Ограничитель | 1 |
| 503 | 0694720 замена: 4612148 | Ограничитель | 1 |
| 503 | 0694720 замена: 0855304 | Ограничитель | 1 |
| 503 | 0694720 замена: 0855306 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855306 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855301 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855302 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855303 | Ограничитель | 1 |
| 504 | 0694721 замена: 0222809 | Ограничитель | 1 |
| 504 | 0694721 замена: 0222810 | Ограничитель | 1 |
| 504 | 0694721 замена: 4612147 | Ограничитель | 1 |
| 504 | 0694721 замена: 4612148 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855304 | Ограничитель | 1 |
| 504 | 0694721 замена: 0855305 | Ограничитель | 1 |
| 505 | 0694722 | Крышка | 2 |
| 602 | 0222827 | Болт с внутренним шестигранником | 8 |
| 665 | 0263019 | Пробка | 7 |
| 671 | A811045 | Уплотнительное кольцо | 2 |
| 697 | 4506408 | Уплотнительное кольцо | 5 |
| 701 | 0694723 | Крышка | 1 |
| 702 | 0694724 | Поршень | 1 |
| 703 | 0694725 | Муфта | 1 |
| 705 | 0694726 | Пружина | 10 |
| 706 | 0425117 | Уплотнительное кольцо | 1 |
| 707 | 0365423 | Уплотнительное кольцо | 1 |
| 710 | 0694727 | Регулировочная шайба | 1 |
| 720 | 0694728 | Корпус | 1 |
| 741 | 0694729 | Пластина | 9 |
| 742 | 0694730 | Пластина | 8 |
| 761 | 0236014 | Пробка | 1 |
| 762 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
