Рычаг управления (3) <погрузчик> — HITACHI EX2500

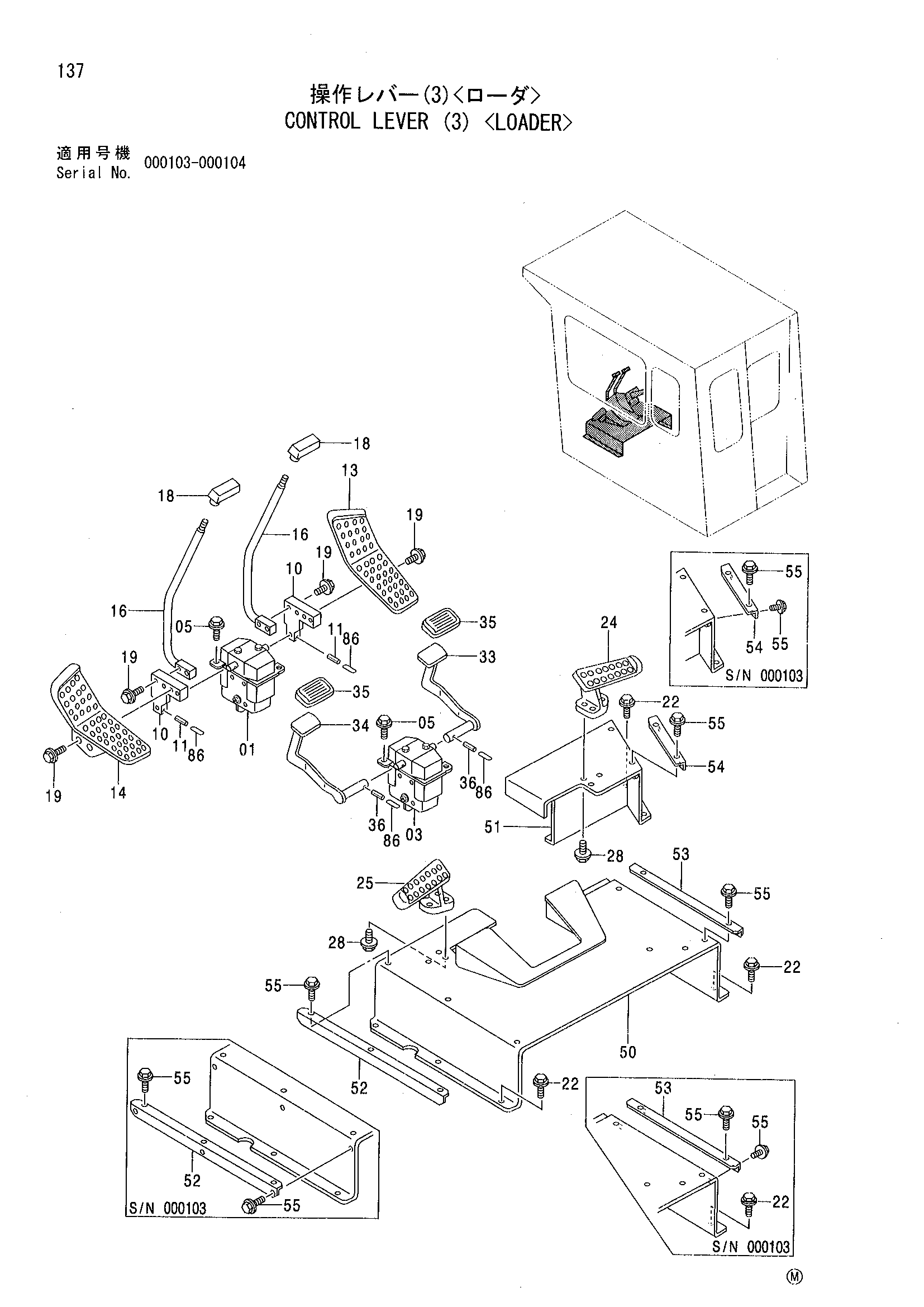

Заводская схема «Рычаг управления (3) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9074100 | Пилотный клапан | 1 |
| 03 | 9074101 | Пилотный клапан | 1 |
| 05 | J021030 | Болт с шайбой | 4 |
| 10 | 4307081 | Рычаг | 2 |
| 11 | 4033504 | Пружинный штифт | 2 |
| 13 | 3057637 | Педаль | 1 |
| 14 | 3063248 | Педаль | 1 |
| 16 | 8064039 | Рычаг | 2 |
| 18 | 4122423 | Рукоятка | 2 |
| 19 | J011045 | Болт с шайбой | 8 |
| 22 | J021030 | Болт с шайбой | 7 |
| 24 | 1015478 | Подставка для ног | 1 |
| 25 | 1015477 | Подставка для ног | 1 |
| 28 | J021025 | Болт с шайбой | 6 |
| 33 | 8038850 | Педаль | 1 |
| 34 | 8038851 | Педаль | 1 |
| 35 | 972898 | Крышка | 2 |
| 36 | 4033504 | Пружинный штифт | 2 |
| 50 | 7030723 | Крышка | 1 |
| 51 | 8063996 | Крышка | 1 |
| 52 | 4358115 | Кронштейн | 1 |
| 53 | 4358116 | Кронштейн | 1 |
| 54 | 4358118 | Кронштейн | 1 |
| 55 | J020620 | Болт с шайбой | 14 |
| 55 | J020620 | Болт с шайбой | 7 |
| 86 | 4183195 | Провод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
