Крышка двигателя (1) — HITACHI EX2500

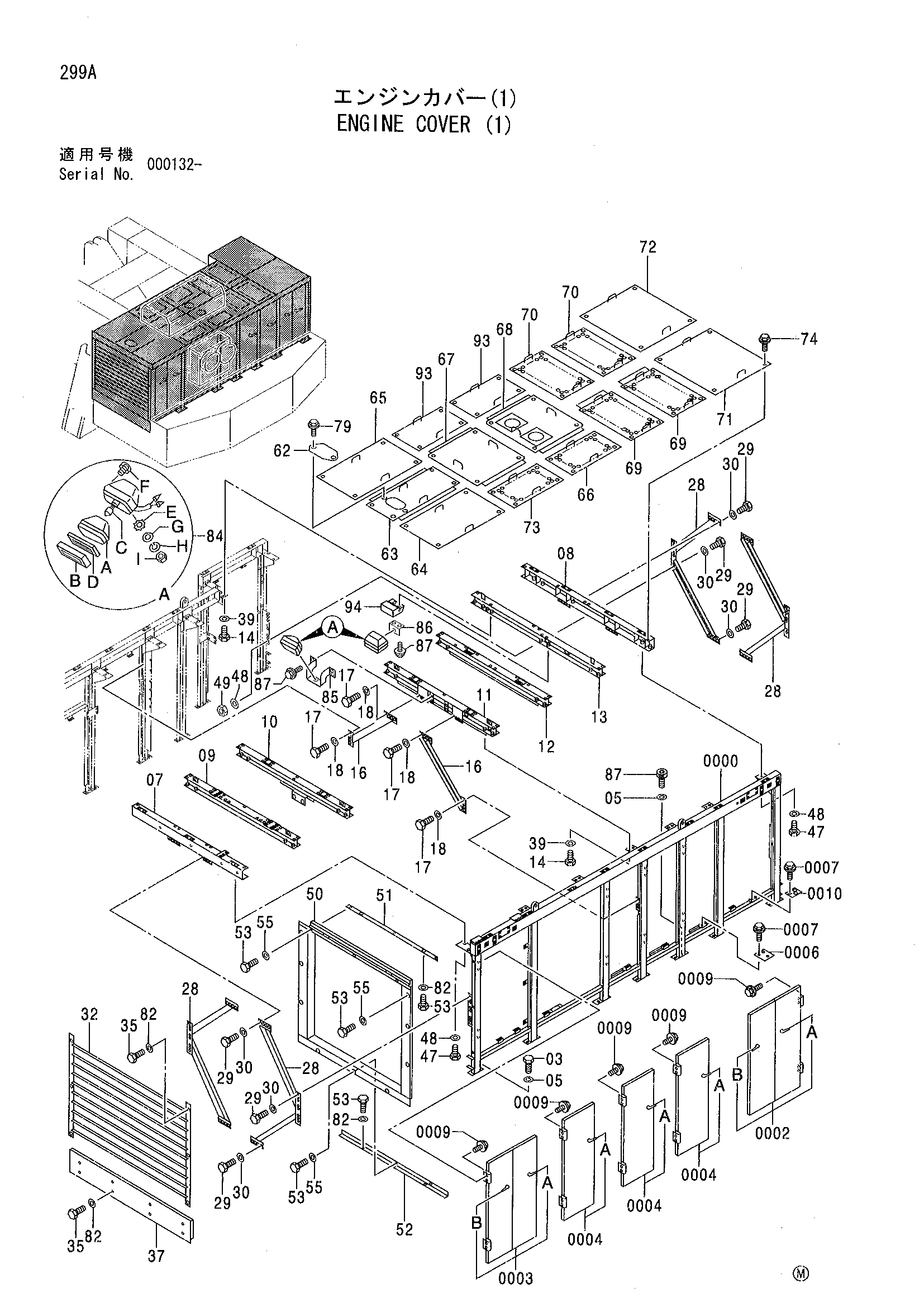

Заводская схема «Крышка двигателя (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 5006568 | Панель | 1 |
| 0002 | 4345213 | Дверь | 1 |
| 0003 | 4352771 | Дверь | 1 |
| 0004 | 4345221 | Дверь | 3 |
| 0006 | 4421324 | Пластина | 13 |
| 0007 | J020830 | Болт с шайбой | 28 |
| 0009 | J020825 | Болт с шайбой | 20 |
| 0010 | 4425208 | Пластина | 1 |
| 03 | J901640 | Болт | 19 |
| 05 | J222016 | Шайба | 19 |
| 07 | 8076607 | Балка | 1 |
| 08 | 8076608 | Балка | 1 |
| 09 | 8076609 | Балка | 1 |
| 10 | 8076610 | Балка | 1 |
| 11 | 8076611 | Балка | 1 |
| 12 | 8076612 | Балка | 1 |
| 13 | 8076613 | Балка | 1 |
| 14 | J901240 | Болт | 22 |
| 16 | 8075006 | Стойка | 2 |
| 17 | J921640 | Болт | 16 |
| 18 | 4087197 | Шайба | 16 |
| 28 | 8076643 | Стойка | 4 |
| 29 | J921640 | Болт | 64 |
| 30 | 4087197 | Шайба | 64 |
| 32 | 8061848 | Решётка | 1 |
| 35 | J901025 | Болт | 14 |
| 37 | 4345791 | Крышка | 1 |
| 39 | J222012 | Шайба | 22 |
| 47 | J901440 | Болт | 8 |
| 48 | J222014 | Шайба | 8 |
| 50 | 7029854 | Крышка | 1 |
| 51 | 9752912 | Кронштейн | 1 |
| 52 | 9744104 | Кронштейн | 1 |
| 53 | J901030 | Болт | 20 |
| 55 | 4371706 | Шайба | 14 |
| 62 | 4349925 | Крышка | 1 |
| 63 | 8062425 | Крышка | 1 |
| 64 | 7029957 | Крышка | 1 |
| 65 | 7029958 | Крышка | 1 |
| 66 | 8062062 | Крышка | 1 |
| 67 | 8062069 | Крышка | 1 |
| 68 | 8062063 | Крышка | 1 |
| 69 | 8062327 | Крышка | 2 |
| 70 | 8062325 | Крышка | 2 |
| 71 | 7029956 | Крышка | 1 |
| 72 | 7029955 | Крышка | 1 |
| 73 | 8062324 | Крышка | 1 |
| 74 | J031240 | Болт с шайбой | 60 |
| 79 | J011025 | Болт с шайбой | 2 |
| 82 | J222010 | Шайба | 20 |
| 84 | 4336570 | Фара | 2 |
| 84A | 4326801 | Ленс блок | 1 |
| 84B | 4326802 | Рама | 1 |
| 84C | 4285648 | Лампа | 1 |
| 84D | 4326803 | Прокладка | 1 |
| 84E | 4307026 | Шайба | 1 |
| 84F | 4307027 | Винт | 1 |
| 84G | A590114 | Плоская шайба | 1 |
| 84H | A590914 | Пружинная шайба | 1 |
| 84I | J952014 | Гайка | 1 |
| 85 | 8059828 | Кронштейн | 1 |
| 86 | 4357540 | Кронштейн | 1 |
| 87 | J021030 | Болт с шайбой | 6 |
| 93 | 8068082 | Крышка | 2 |
| 94 | 8068080 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
