Дренажный трубопроводы (2) — HITACHI EX2500

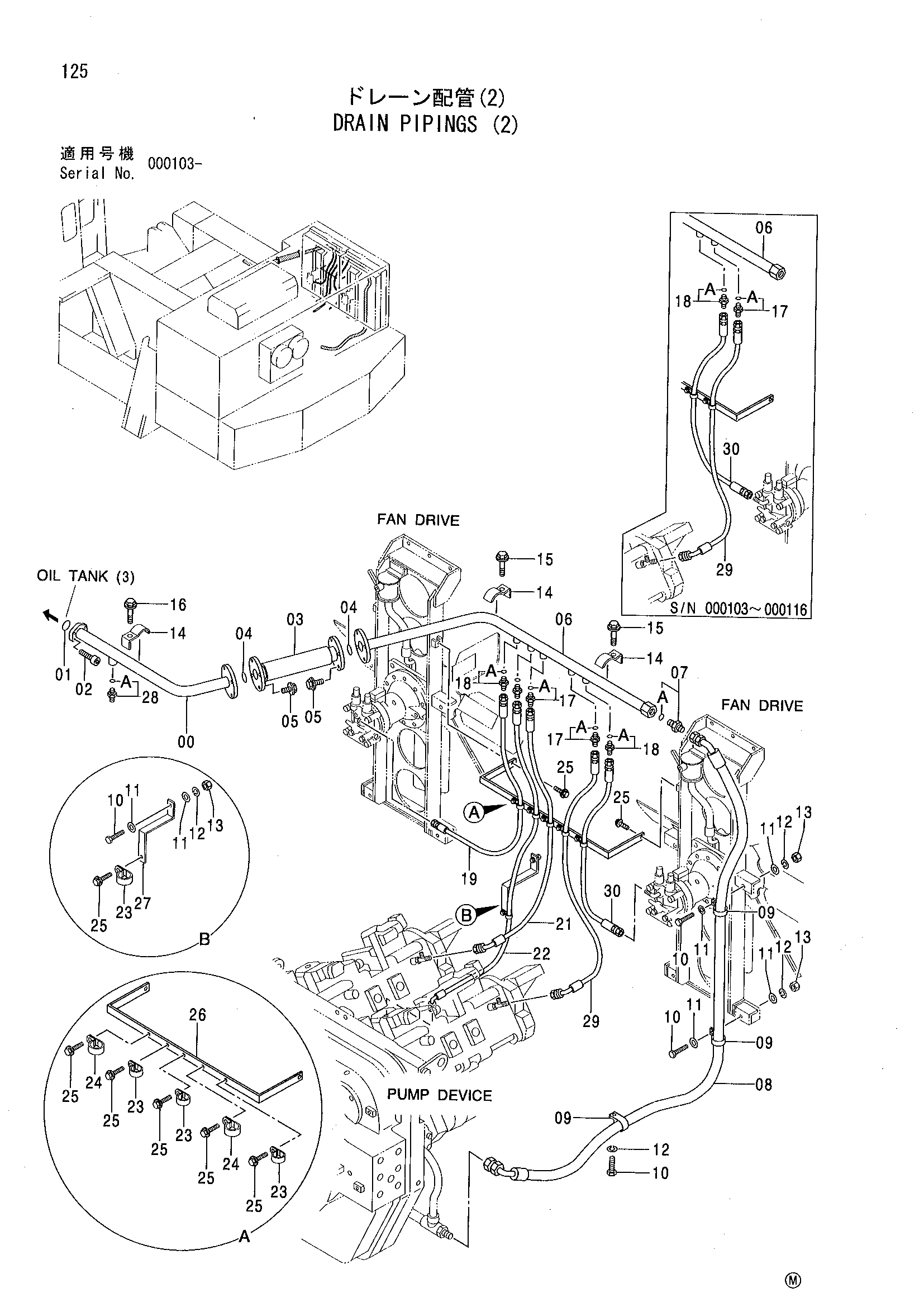

Заводская схема «Дренажный трубопроводы (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066509 | Трубка | 1 |
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 02 | M341240 | Болт с внутренним шестигранником | 4 |
| 03 | 4331889 | Шланг | 1 |
| 04 | A810085 | Уплотнительное кольцо | 2 |
| 05 | J011245 | Болт с шайбой | 8 |
| 06 | 7031931 | Трубка | 1 |
| 07 | 4042035 | Адаптер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4357775 | Шланг | 1 |
| 09 | 4190291 | Зажим | 3 |
| 10 | J901030 | Болт | 4 |
| 11 | A590110 | Плоская шайба | 6 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J950010 | Гайка | 3 |
| 14 | 4053698 | Хомут трубки | 3 |
| 15 | J011275 | Болт с шайбой | 2 |
| 16 | J011265 | Болт с шайбой | 1 |
| 17 | 4200465 | Адаптер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4219324 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4304993 | Шланг | 1 |
| 21 | 4312919 | Шланг | 1 |
| 22 | 4312926 | Шланг | 1 |
| 23 | 4190275 | Зажим | 4 |
| 24 | 4190273 | Зажим | 2 |
| 25 | J011025 | Болт с шайбой | 8 |
| 26 | 9746893 | Кронштейн | 1 |
| 27 | 9746949 | Кронштейн | 1 |
| 28 | 4250084 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4235269 | Шланг | 1 |
| 29 | 4312919 | Шланг | 1 |
| 30 | 4304993 | Шланг | 1 |
| 30 | 4353860 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
