Передний трубопроводы (2) — HITACHI EX2500

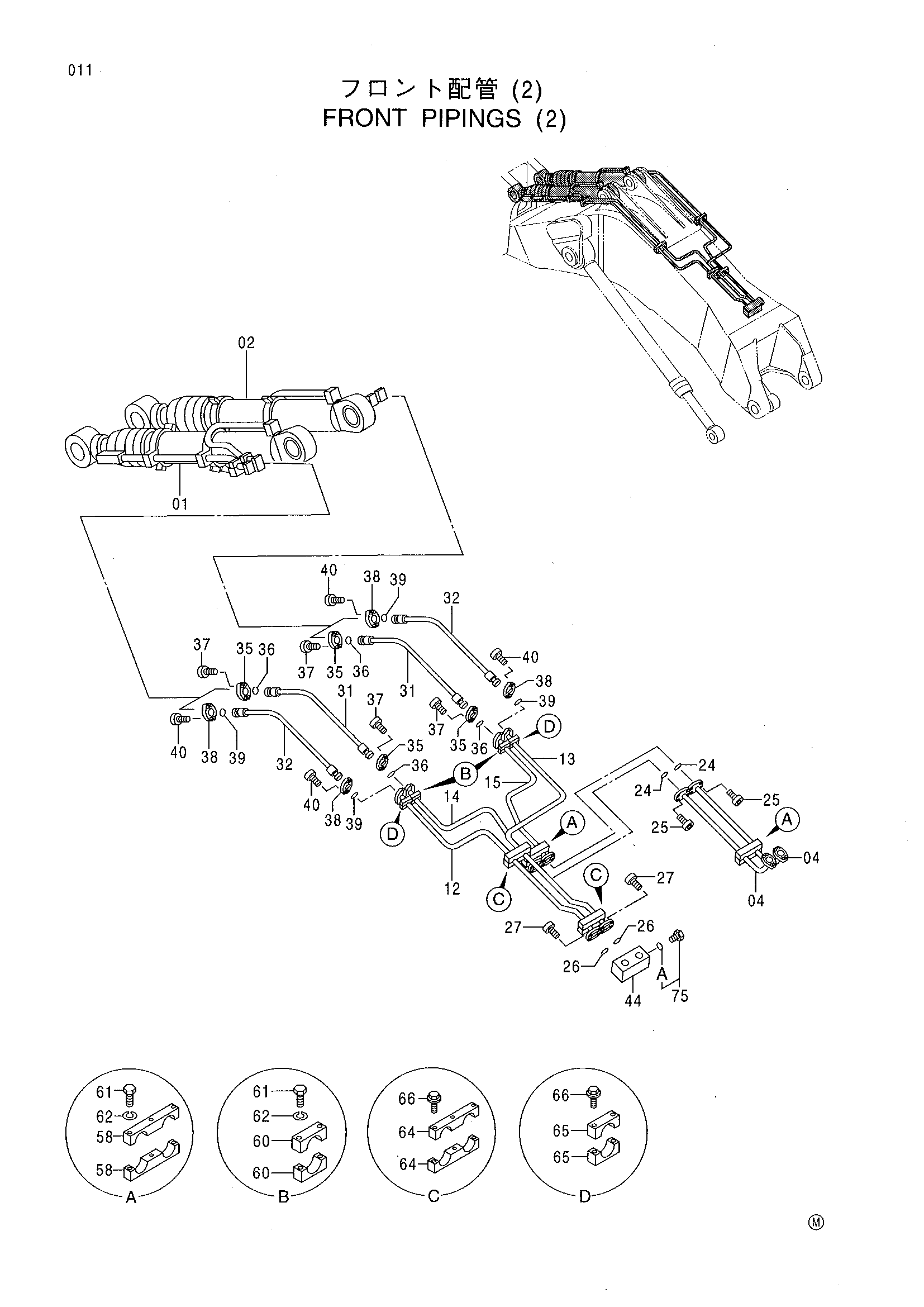

Заводская схема «Передний трубопроводы (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4391223 | Гидроцилиндр рукояти | 1 |
| 02 | 4391222 | Гидроцилиндр рукояти | 1 |
| 04 | 8069807 | Трубка | 2 |
| 12 | 8069191 | Трубка | 1 |
| 13 | 8069192 | Трубка | 1 |
| 14 | 8069810 | Трубка | 1 |
| 15 | 8069811 | Трубка | 1 |
| 24 | 4510170 | Уплотнительное кольцо | 2 |
| 25 | M342060 | Болт с внутренним шестигранником | 8 |
| 26 | 4510169 | Уплотнительное кольцо | 2 |
| 27 | M341650 | Болт с внутренним шестигранником | 8 |
| 31 | 4190297 | Шланг | 2 |
| 32 | 4190293 | Шланг | 2 |
| 35 | 4169565 | Разъёмный фланец | 8 |
| 36 | 4510170 | Уплотнительное кольцо | 4 |
| 37 | M342060 | Болт с внутренним шестигранником | 16 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | 4510169 | Уплотнительное кольцо | 4 |
| 40 | M341650 | Болт с внутренним шестигранником | 16 |
| 44 | 3079458 | Блок | 1 |
| 58 | 4362366 | Хомут трубки | 4 |
| 60 | 4357265 | Хомут трубки | 4 |
| 61 | J901403 | Болт | 10 |
| 62 | A590914 | Пружинная шайба | 10 |
| 64 | 4357284 | Хомут трубки | 4 |
| 65 | 4342723 | Хомут трубки | 4 |
| 66 | J011200 | Болт с шайбой | 10 |
| 75 | 4154694 | Пробка | 1 |
| 75A | 4037888 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
