Гидробак (3) — HITACHI EX2500

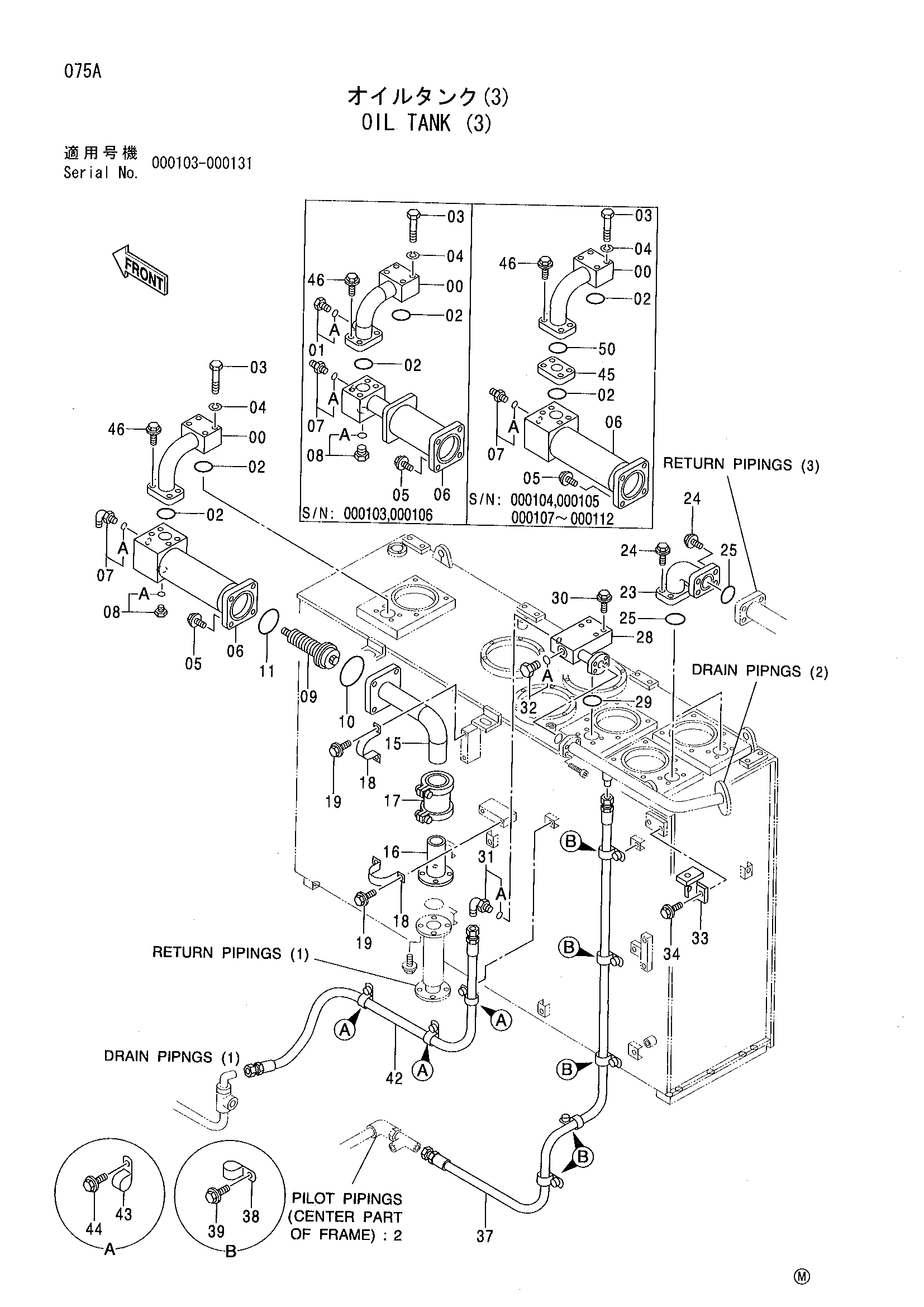

Заводская схема «Гидробак (3)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064951 замена: 8070876 | Трубка | 1 |
| 00 | 8064951 замена: 8070876 | Трубка | 1 |
| 00 | 8064951 замена: 8070411 | Трубка | 1 |
| 00 | 8064951 замена: J011250 | Трубка | 1 |
| 00 | 8070439 замена: 8070876 | Трубка | 1 |
| 00 | 8070439 замена: 8070876 | Трубка | 1 |
| 00 | 8070439 | Трубка | 1 |
| 00 | 8070876 | Трубка | 1 |
| 01 | 4093624 | Пробка | 1 |
| 01 | 4093624 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A810075 | Уплотнительное кольцо | 2 |
| 03 | J901202 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J011240 | Болт с шайбой | 4 |
| 06 | 8058952 замена: 8070411 | Трубка | 1 |
| 06 | 8058952 замена: 8070411 | Трубка | 1 |
| 06 | 8058952 замена: 8070876 | Трубка | 1 |
| 06 | 8058952 замена: J011250 | Трубка | 1 |
| 06 | 8070411 замена: 8073438 | Трубка | 1 |
| 06 | 8070411 замена: 8073438 | Трубка | 1 |
| 06 | 8070411 замена: 4092534 | Трубка | 1 |
| 06 | 8073438 | Трубка | 1 |
| 07 | 4200468 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4113926 замена: 4092534 | Пробка | 1 |
| 08 | 4113926 замена: 4092534 | Пробка | 1 |
| 08 | 4113926 замена: 8073438 | Пробка | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4092534 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4354148 | Клапан | 1 |
| 10 | A810145 | Уплотнительное кольцо | 1 |
| 11 | A810115 | Уплотнительное кольцо | 1 |
| 15 | 8060287 | Трубка | 1 |
| 16 | 9743098 | Трубка | 1 |
| 17 | 4071215 | Муфта | 1 |
| 18 | 4000909 | Хомут трубки | 2 |
| 19 | J011020 | Болт с шайбой | 4 |
| 23 | 9743130 | Трубка | 2 |
| 24 | J011240 | Болт с шайбой | 16 |
| 25 | A810075 | Уплотнительное кольцо | 4 |
| 28 | 8066494 | Блок | 1 |
| 29 | A810075 | Уплотнительное кольцо | 1 |
| 30 | J011280 | Болт с шайбой | 4 |
| 31 | 4156436 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4113926 | Пробка | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 8066517 | Кронштейн | 1 |
| 34 | J011235 | Болт с шайбой | 2 |
| 37 | 4372618 | Шланг | 1 |
| 38 | 4190263 | Зажим | 5 |
| 39 | J011020 | Болт с шайбой | 5 |
| 42 | 4372617 | Шланг | 1 |
| 43 | 4190264 | Зажим | 3 |
| 44 | J011020 | Болт с шайбой | 3 |
| 45 | 4392476 замена: 8070876 | Фланец | 1 |
| 45 | 4392476 замена: 8070876 | Фланец | 1 |
| 45 | 4392476 | Фланец | 1 |
| 46 | J011240 | Болт с шайбой | 4 |
| 46 | J011240 | Болт с шайбой | 4 |
| 46 | J011250 | Болт с шайбой | 4 |
| 46 | J011250 | Болт с шайбой | 4 |
| 46 | J011250 | Болт с шайбой | 4 |
| 50 | A810075 | Уплотнительное кольцо | 1 |
| 50 | A810075 | Уплотнительное кольцо | 1 |
| 50 | A810075 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
