Обратный трубопроводы (3) — HITACHI EX2500

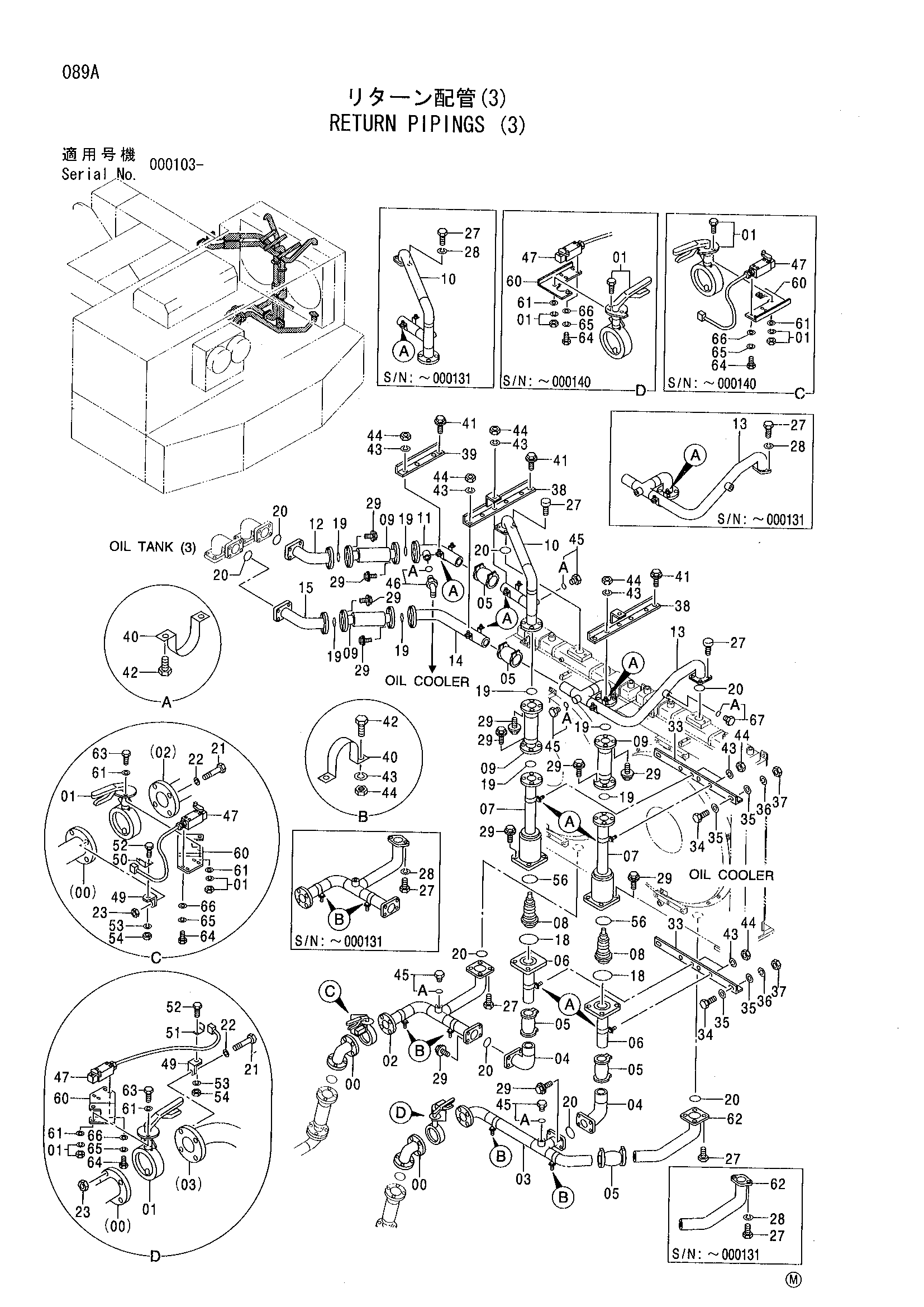

Заводская схема «Обратный трубопроводы (3)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9742426 | Трубка | 2 |
| 00 | 9754338 | Трубка | 2 |
| 01 | 4332016 замена: 4423846 | Клапан | 2 |
| 01 | 4332016 замена: J901290 | Клапан | 2 |
| 01 | 4332016 замена: 8077183 | Клапан | 2 |
| 01 | 4332016 замена: A590108 | Клапан | 2 |
| 01 | 4332016 замена: J900835 | Клапан | 2 |
| 01 | 4332016 замена: 8077174 | Клапан | 2 |
| 01 | 4423846 | Клапан | 2 |
| 02 | 8060303 | Трубка | 1 |
| 02 | 8079266 | Трубка | 1 |
| 03 | 7028297 | Трубка | 1 |
| 04 | 9743115 | Трубка | 2 |
| 05 | 4071215 | Муфта | 5 |
| 06 | 8060315 | Трубка | 2 |
| 07 | 8058947 | Трубка | 2 |
| 08 | 4207000 замена: 4433094 | Клапан | 2 |
| 08 | 4433094 | Клапан | 2 |
| 09 | 4331889 | Шланг | 4 |
| 10 | 7028295 | Трубка | 1 |
| 10 | 7036820 | Трубка | 1 |
| 11 | 9746864 | Трубка | 1 |
| 12 | 9746825 | Трубка | 1 |
| 13 | 7032009 | Трубка | 1 |
| 13 | 7036821 | Трубка | 1 |
| 14 | 9746868 | Трубка | 1 |
| 15 | 9746826 | Трубка | 1 |
| 18 | A810145 | Уплотнительное кольцо | 2 |
| 19 | A810085 | Уплотнительное кольцо | 8 |
| 20 | A810075 | Уплотнительное кольцо | 6 |
| 21 | J901280 замена: J901290 | Болт | 8 |
| 21 | J901290 замена: J901200 | Болт | 8 |
| 21 | J901200 | Болт | 8 |
| 22 | A590912 | Пружинная шайба | 8 |
| 23 | J950012 | Гайка | 8 |
| 27 | J901445 | Болт | 8 |
| 27 | M341440 | Болт с внутренним шестигранником | 16 |
| 28 | A590914 | Пружинная шайба | 8 |
| 29 | J011245 | Болт с шайбой | 48 |
| 33 | 4331973 | Кронштейн | 2 |
| 34 | J901030 | Болт | 4 |
| 35 | J217083 | Шайба | 8 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | J950010 | Гайка | 4 |
| 38 | 8066522 | Кронштейн | 2 |
| 39 | 4331987 | Кронштейн | 1 |
| 40 | 4000909 | Хомут трубки | 11 |
| 41 | J011025 | Болт с шайбой | 6 |
| 42 | J901030 | Болт | 22 |
| 43 | A590910 | Пружинная шайба | 22 |
| 44 | J950010 | Гайка | 22 |
| 45 | 4093624 | Пробка | 4 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4156435 | Угловой штуцер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4298612 | Выключатель концевой | 2 |
| 49 | 4356153 | Угол | 2 |
| 50 | 4336875 | Кронштейн | 1 |
| 51 | 4257159 | Кронштейн | 1 |
| 52 | J901020 | Болт | 2 |
| 53 | A590910 | Пружинная шайба | 2 |
| 54 | J950010 | Гайка | 2 |
| 56 | A810115 | Уплотнительное кольцо | 2 |
| 60 | 3039370 замена: 8077183 | Кронштейн | 2 |
| 60 | 3039370 замена: 4423846 | Кронштейн | 2 |
| 60 | 3039370 замена: J901290 | Кронштейн | 2 |
| 60 | 3039370 замена: A590108 | Кронштейн | 2 |
| 60 | 3039370 замена: J900835 | Кронштейн | 2 |
| 60 | 3039370 замена: 8077174 | Кронштейн | 2 |
| 60 | 8077183 | Кронштейн | 2 |
| 61 | A590108 | Плоская шайба | 4 |
| 61 | A590108 | Плоская шайба | 8 |
| 62 | 8064891 | Трубка | 1 |
| 62 | 8076821 | Трубка | 1 |
| 63 | J900835 | Болт | 4 |
| 64 | J900614 | Болт | 8 |
| 65 | A590906 | Пружинная шайба | 8 |
| 66 | A590106 | Плоская шайба | 8 |
| 67 | 4174542 | Пробка | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
