Быстрый заправка система (1) — HITACHI EX2500

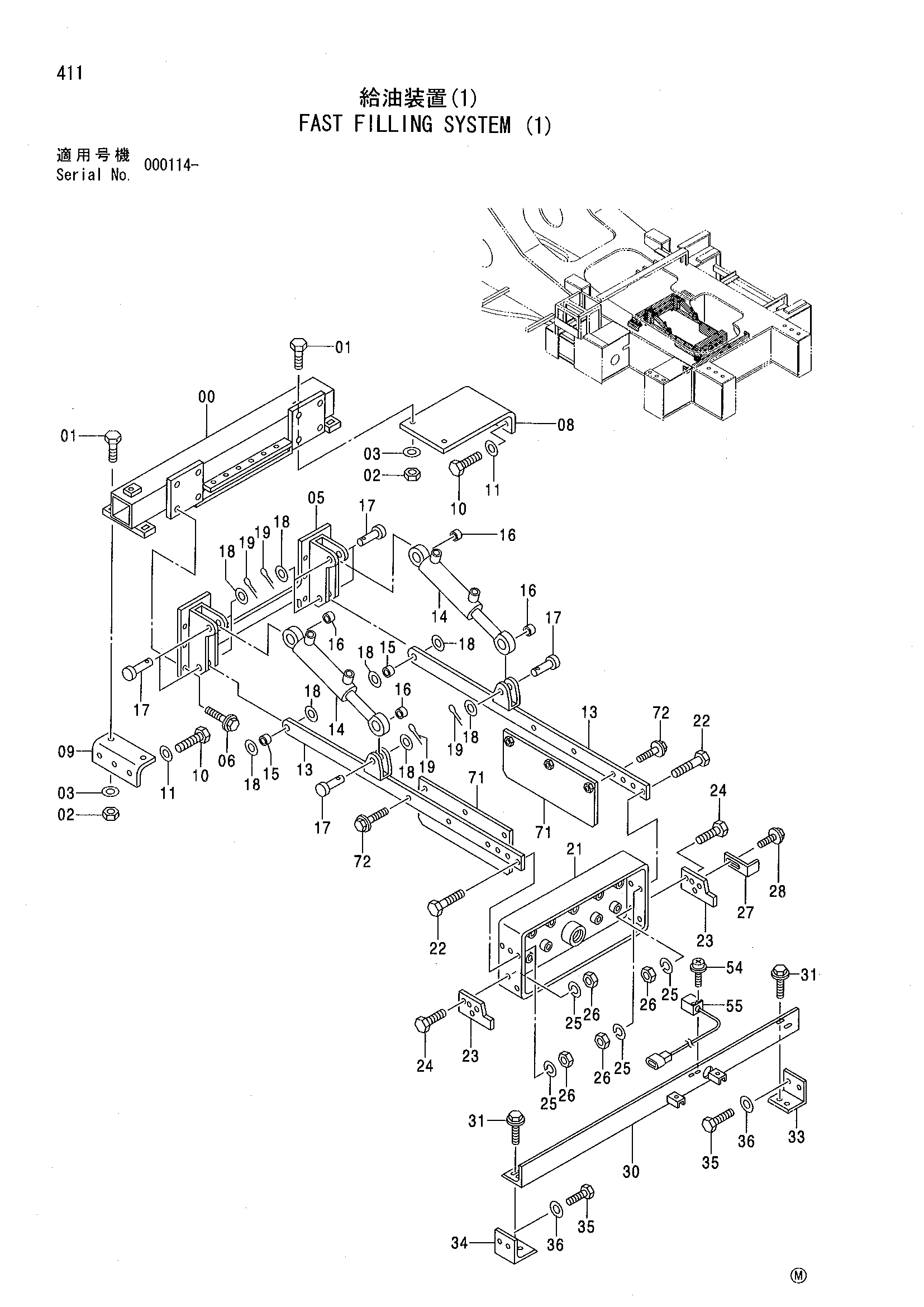

Заводская схема «Быстрый заправка система (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034043 | Опора | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | J950016 | Гайка | 4 |
| 03 | J222016 | Шайба | 8 |
| 05 | 8036277 | Кронштейн | 1 |
| 06 | J021235 | Болт с шайбой | 8 |
| 08 | 4397301 | Кронштейн | 1 |
| 09 | 4396150 | Кронштейн | 1 |
| 10 | J931830 | Болт | 6 |
| 11 | J222018 | Шайба | 6 |
| 13 | 8071013 | Рукоять | 2 |
| 14 | 4192430 | Кйл.лифт | 2 |
| 15 | 4192415 | Втулка | 2 |
| 16 | 4192416 | Втулка | 4 |
| 17 | 4192417 | Палец | 6 |
| 18 | A590124 | Плоская шайба | 10 |
| 19 | A766040 | Шплинт | 6 |
| 21 | 7017164 | Панель | 1 |
| 22 | J901245 | Болт | 6 |
| 23 | 4192418 | Ограничитель | 2 |
| 24 | J901240 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 10 |
| 26 | J950012 | Гайка | 10 |
| 27 | 4192419 | Кронштейн | 1 |
| 28 | J021020 | Болт с шайбой | 2 |
| 30 | 8070870 | Рама | 1 |
| 31 | J021245 | Болт с шайбой | 4 |
| 33 | 9749354 | Кронштейн | 1 |
| 34 | 9749355 | Кронштейн | 1 |
| 35 | J931230 | Болт | 4 |
| 36 | J222012 | Шайба | 4 |
| 54 | J450430 | Винт с шайбой | 2 |
| 55 | 4318956 | Выключатель | 1 |
| 71 | 9749480 | Пластина | 2 |
| 72 | J011250 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
