Обратный трубопроводы (1) — HITACHI EX2500

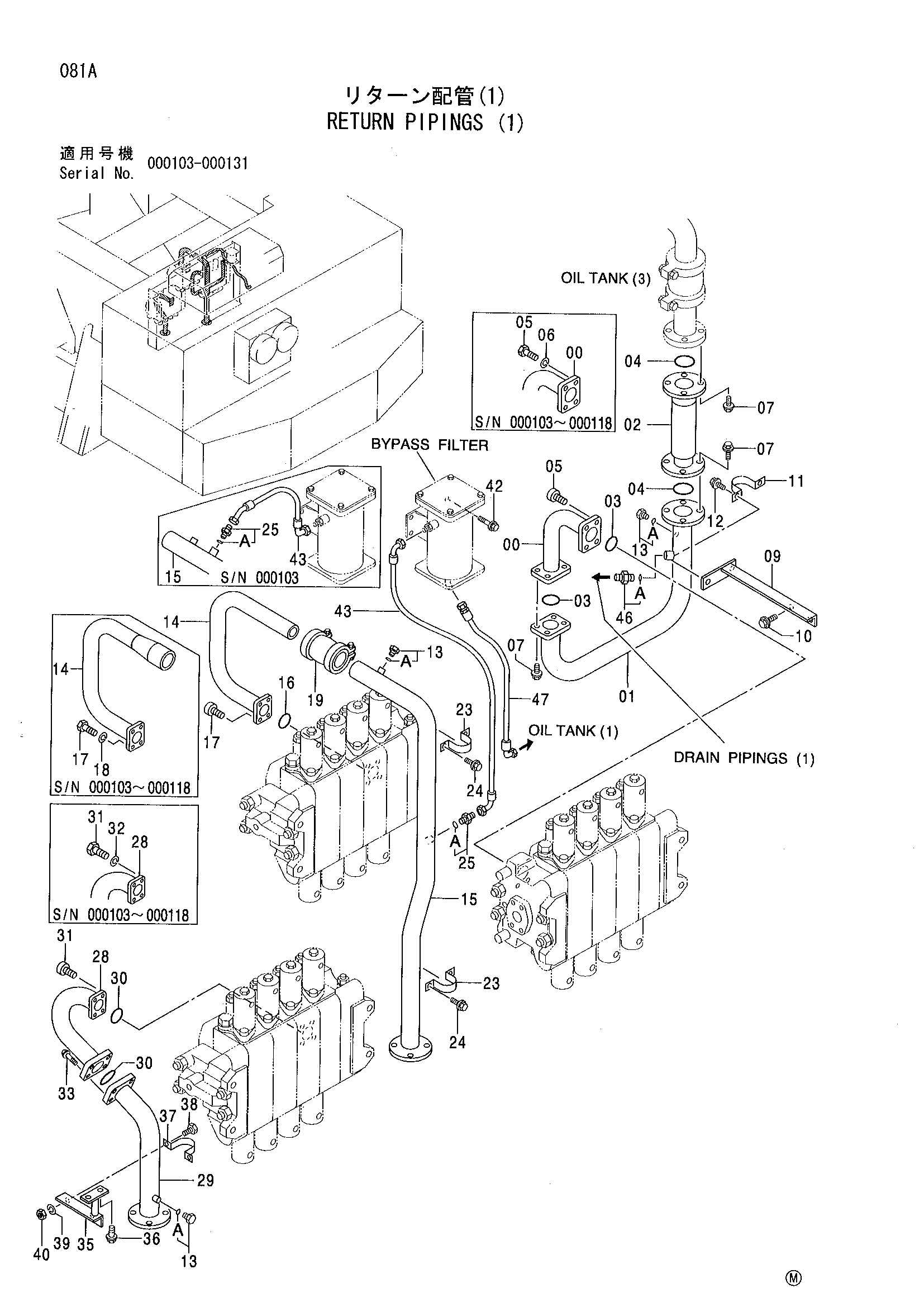

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9744060	Трубка	1
01	8060288	Трубка	1
02	4331889	Шланг	1
03	A810075	Уплотнительное кольцо	2
04	A810085	Уплотнительное кольцо	2
05	J901445	Болт	4
05	M341440	Болт с внутренним шестигранником	4
06	A590914	Пружинная шайба	4
07	J011240	Болт с шайбой	12
09	9744101	Кронштейн	1
10	J011020	Болт с шайбой	2
11	4000909	Хомут трубки	1
12	J031020	Болт с шайбой	2
13	4093624	Пробка	3
13A	957366	Уплотнительное кольцо	1
14	8060291 замена: 8072624	Трубка	1
14	8060291 замена: M341440	Трубка	1
14	8072624	Трубка	1
15	8061915	Трубка	1
16	A810075	Уплотнительное кольцо	1
17	J901445	Болт	4
17	M341440	Болт с внутренним шестигранником	4
18	A590914	Пружинная шайба	4
19	4071215	Муфта	1
23	4000909	Хомут трубки	2
24	J011020	Болт с шайбой	4
25	4210361	Адаптер	1
25A	4506418	Уплотнительное кольцо	1
28	8060339	Трубка	1
29	8062959	Трубка	1
30	A810075	Уплотнительное кольцо	2
31	J901445	Болт	4
31	M341440	Болт с внутренним шестигранником	4
32	A590914	Пружинная шайба	4
33	J011240	Болт с шайбой	4
35	9742432	Кронштейн	1
36	J011040	Болт с шайбой	2
37	4000909	Хомут трубки	1
38	J901025	Болт	2
39	A590910	Пружинная шайба	2
40	J950010	Гайка	2
42	J011235	Болт с шайбой	4
43	4371041	Шланг	1
43	4379931	Шланг	1
46	4214444	Адаптер	1
46A	4506429	Уплотнительное кольцо	1
47	4354969	Шланг	1
47	4379932	Шланг	1
