Обратный трубопроводы (2) — HITACHI EX2500

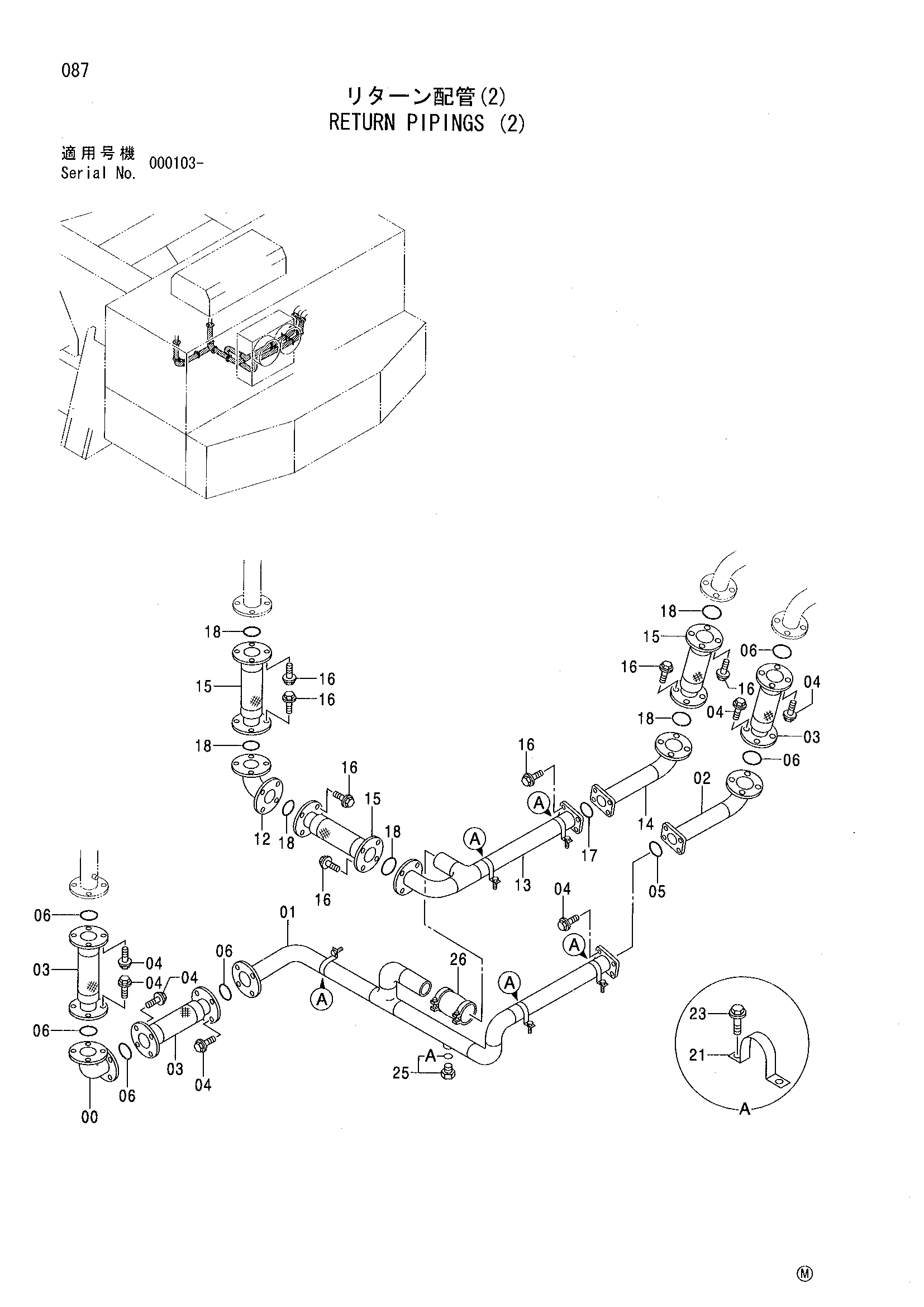

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743102 | Трубка | 1 |
| 01 | 8065877 | Трубка | 1 |
| 02 | 8060302 замена: 8077174 | Трубка | 1 |
| 02 | 8060302 замена: 4423846 | Трубка | 1 |
| 02 | 8060302 замена: J901290 | Трубка | 1 |
| 02 | 8060302 замена: 8077183 | Трубка | 1 |
| 02 | 8060302 замена: A590108 | Трубка | 1 |
| 02 | 8060302 замена: J900835 | Трубка | 1 |
| 02 | 8077174 | Трубка | 1 |
| 03 | 4331889 | Шланг | 3 |
| 04 | J011245 | Болт с шайбой | 28 |
| 05 | A810075 | Уплотнительное кольцо | 1 |
| 06 | A810085 | Уплотнительное кольцо | 6 |
| 12 | 9743102 | Трубка | 1 |
| 13 | 8065878 | Трубка | 1 |
| 14 | 8060302 замена: 8077174 | Трубка | 1 |
| 14 | 8060302 замена: 4423846 | Трубка | 1 |
| 14 | 8060302 замена: J901290 | Трубка | 1 |
| 14 | 8060302 замена: 8077183 | Трубка | 1 |
| 14 | 8060302 замена: A590108 | Трубка | 1 |
| 14 | 8060302 замена: J900835 | Трубка | 1 |
| 14 | 8077174 | Трубка | 1 |
| 15 | 4331889 | Шланг | 3 |
| 16 | J011245 | Болт с шайбой | 28 |
| 17 | A810075 | Уплотнительное кольцо | 1 |
| 18 | A810085 | Уплотнительное кольцо | 6 |
| 21 | 4000909 | Хомут трубки | 5 |
| 23 | J011030 | Болт с шайбой | 10 |
| 25 | 4174542 | Пробка | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4071215 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
