Глушитель — HITACHI EX2500

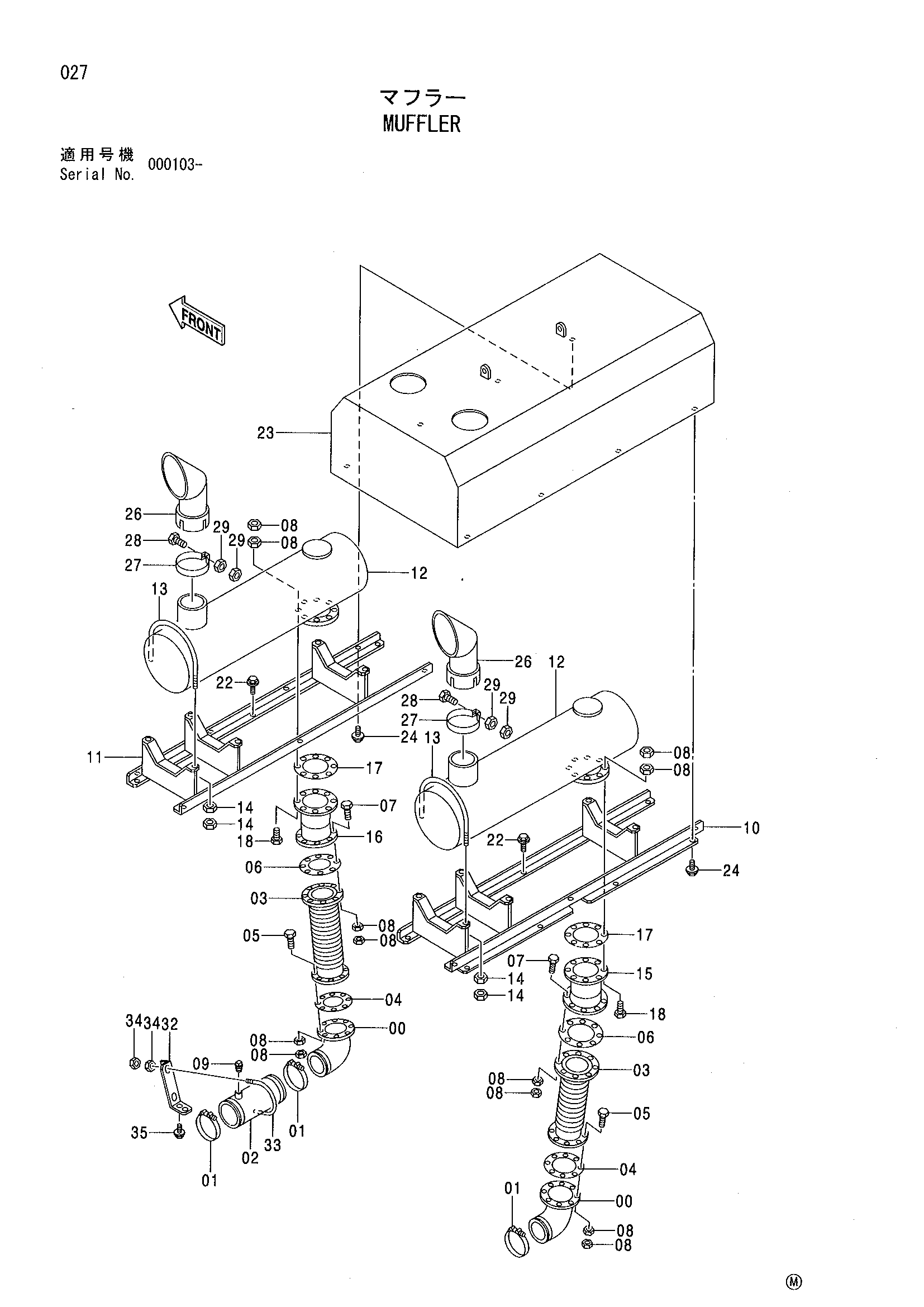

Заводская схема «Глушитель» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348803 | Угловой штуцер | 2 |
| 01 | 4348809 | Лента | 3 |
| 02 | 8062272 | Трубка | 1 |
| 03 | 4348850 | Трубка | 2 |
| 04 | 4348847 | Прокладка | 2 |
| 05 | J901040 | Болт | 16 |
| 06 | 4348845 | Прокладка | 2 |
| 07 | J901050 | Болт | 16 |
| 08 | M520010 замена: J950010 | Гайка | 96 |
| 08 | J950010 | Гайка | 96 |
| 09 | 94-2022 | Пробка | 1 |
| 10 | 7029790 | Кронштейн | 1 |
| 11 | 7029768 | Кронштейн | 1 |
| 12 | 4347749 | Глушитель | 2 |
| 13 | 4369986 | U-образный болт | 6 |
| 14 | M520012 | Гайка | 24 |
| 15 | 8062314 | Трубка | 1 |
| 16 | 8062276 | Трубка | 1 |
| 17 | 4348845 | Прокладка | 2 |
| 18 | J901055 | Болт | 16 |
| 22 | J031240 | Болт с шайбой | 12 |
| 23 | 7029807 | Крышка | 1 |
| 24 | J011030 замена: J021030 | Болт с шайбой | 8 |
| 24 | J021030 | Болт с шайбой | 8 |
| 26 | 8037942 | Выпускная труба | 2 |
| 27 | 3013865 | Лента | 2 |
| 28 | J901265 | Болт | 2 |
| 29 | M520012 | Гайка | 4 |
| 32 | 4362028 | Кронштейн | 1 |
| 33 | 4352981 | U-образный болт | 1 |
| 34 | M520012 | Гайка | 4 |
| 35 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
