Кабина (1) — HITACHI EX2500

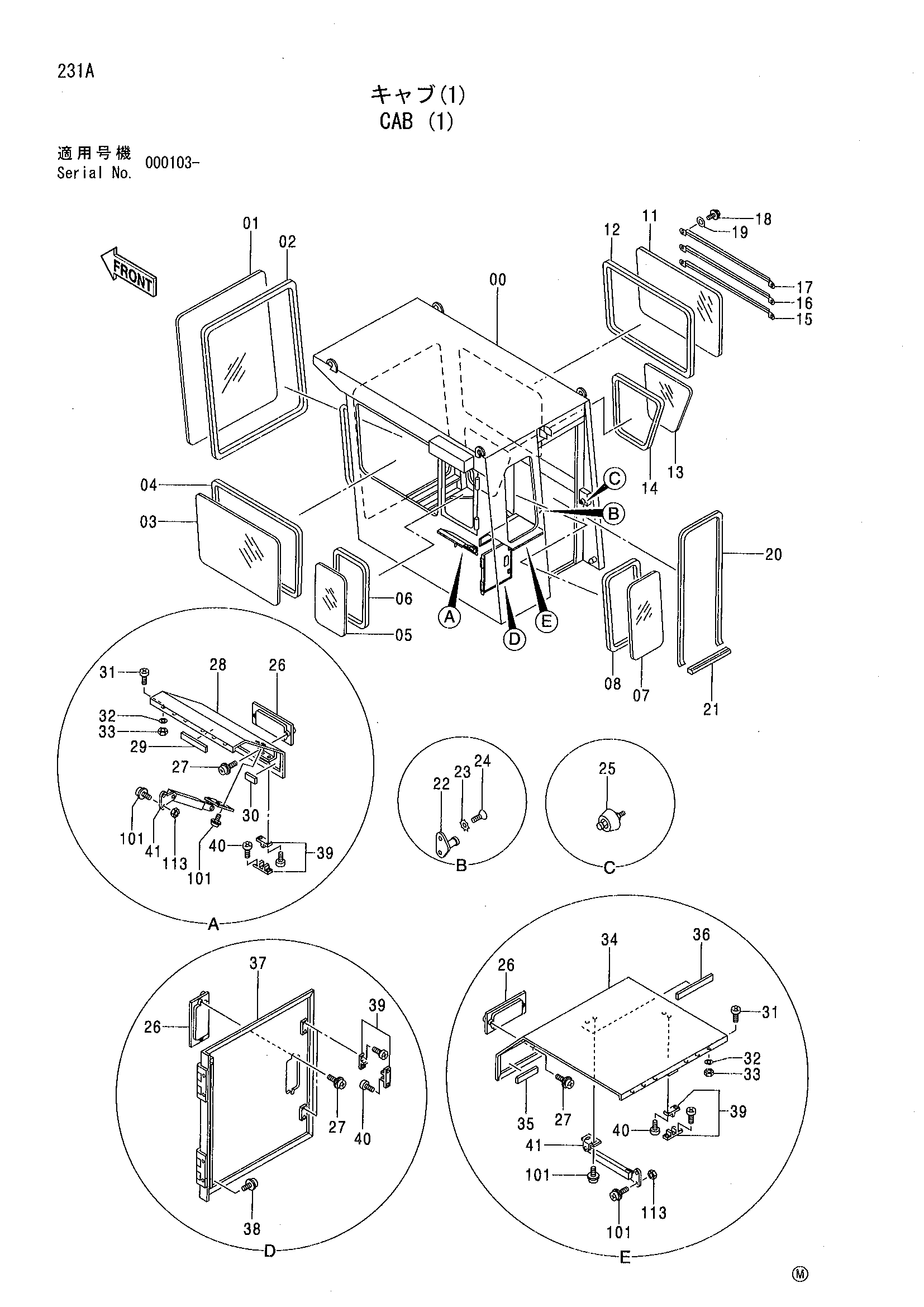

Заводская схема «Кабина (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4372002 | Стекло | 1 |
| 02 | 4372003 | Резиновая прокладка | 1 |
| 03 | 4372004 замена: 4411873 | Стекло | 1 |
| 03 | 4372004 замена: 4411877 | Стекло | 1 |
| 03 | 4411873 | Стекло | 1 |
| 04 | 4372005 замена: 4411877 | Резиновая прокладка | 1 |
| 04 | 4372005 замена: 4411873 | Резиновая прокладка | 1 |
| 04 | 4411877 | Резиновая прокладка | 1 |
| 05 | 4372006 замена: 4411876 | Стекло | 1 |
| 05 | 4411876 | Стекло | 1 |
| 06 | 4372007 | Резиновая прокладка | 1 |
| 07 | 4372008 замена: 4411875 | Стекло | 1 |
| 07 | 4411875 | Стекло | 1 |
| 08 | 4372009 | Резиновая прокладка | 1 |
| 09 | 4372010 замена: 4411825 | Стекло | 1 |
| 09 | 4411825 | Стекло | 1 |
| 10 | 4372011 | Резиновая прокладка | 1 |
| 11 | 4372012 | Стекло | 1 |
| 12 | 4372013 | Резиновая прокладка | 1 |
| 13 | 4372014 замена: 4411874 | Стекло | 1 |
| 13 | 4411874 | Стекло | 1 |
| 14 | 4372015 | Резиновая прокладка | 1 |
| 15 | 4372016 | Защитный кожух | 1 |
| 15 | 4399560 | Защитный кожух | 1 |
| 16 | 4372017 | Защитный кожух | 1 |
| 16 | 4399561 | Защитный кожух | 1 |
| 17 | 4372019 | Защитный кожух | 1 |
| 17 | 4399562 | Защитный кожух | 1 |
| 18 | J010812 | Болт с шайбой | 6 |
| 18 | J011025 | Болт с шайбой | 6 |
| 19 | A590108 | Плоская шайба | 6 |
| 19 | A590110 | Плоская шайба | 6 |
| 20 | 4424337 | Резиновая прокладка | 1 |
| 21 | 4424338 | Резиновая прокладка | 1 |
| 22 | 4422842 | Ответная планка | 1 |
| 23 | 4301482 | Шайба | 2 |
| 24 | M470816 | Винт | 2 |
| 25 | 4243864 | Защёлка дверь | 1 |
| 26 | 4415139 | Рукоятка | 3 |
| 27 | J450410 | Винт с шайбой | 6 |
| 28 | 4427789 | Крышка | 1 |
| 29 | 4427792 | Манжета | 1 |
| 30 | 4427793 | Манжета | 1 |
| 31 | M430613 | Винт | 12 |
| 32 | A590906 | Пружинная шайба | 12 |
| 33 | J950006 | Гайка | 12 |
| 34 | 4427790 | Крышка | 1 |
| 35 | 4427794 | Манжета | 1 |
| 36 | 4427795 | Манжета | 1 |
| 37 | 4427791 | Крышка | 1 |
| 38 | J010612 | Болт с шайбой | 4 |
| 39 | 4348787 | Защёлка | 4 |
| 40 | M470410 | Винт | 16 |
| 41 | 4479063 | Стойка | 2 |
| 101 | J450310 | Винт с шайбой | 8 |
| 113 | M500303 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
