Пилотный трубопроводы (кабина платформа): 1 — HITACHI EX2500

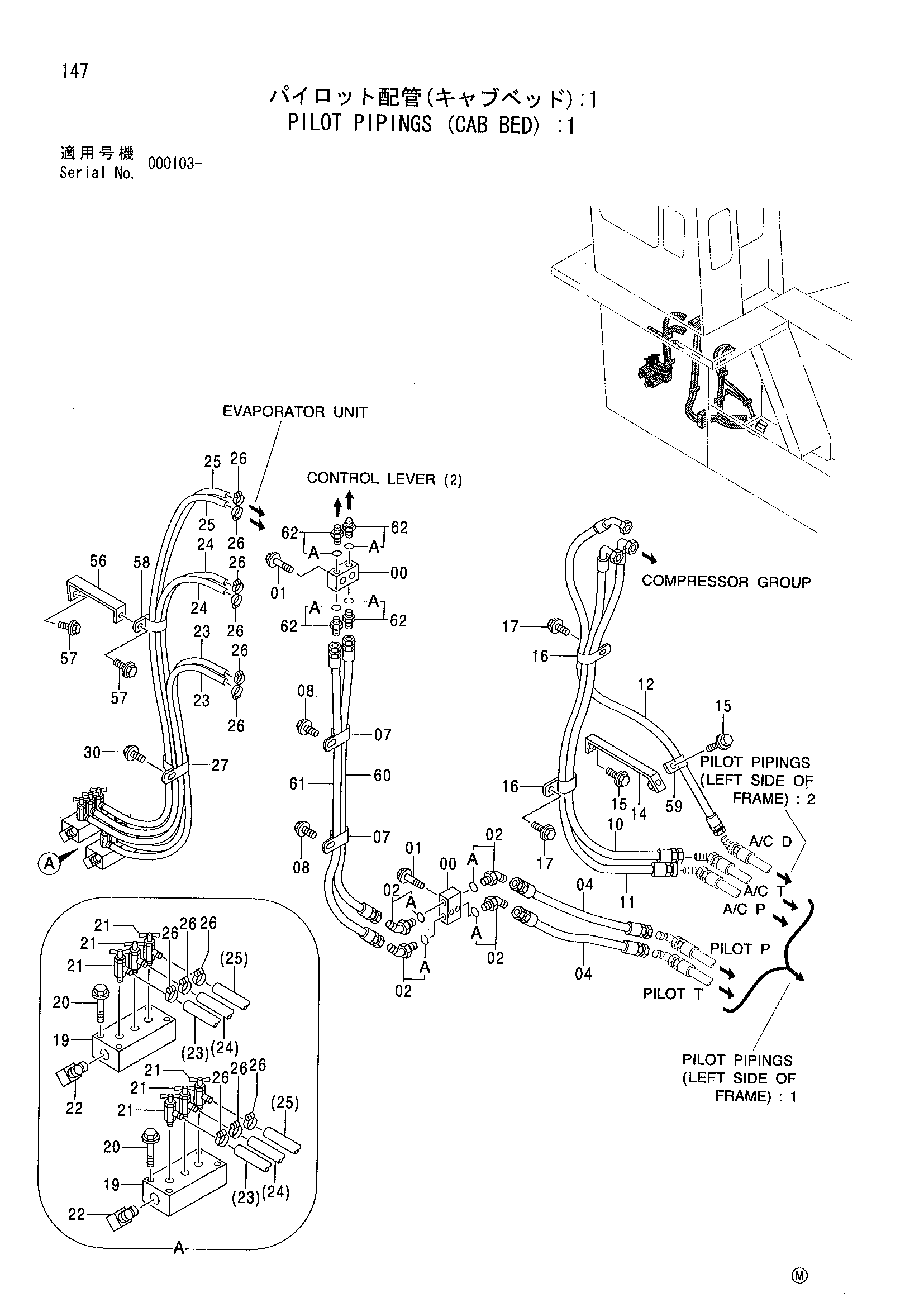

Заводская схема «Пилотный трубопроводы (кабина платформа): 1» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352253 | Блок | 2 |
| 01 | J011055 | Болт с шайбой | 4 |
| 02 | 4200326 | Угловой штуцер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4353867 | Шланг | 2 |
| 07 | 4190266 | Зажим | 2 |
| 08 | J011020 | Болт с шайбой | 2 |
| 10 | 4371892 | Шланг | 1 |
| 11 | 4371893 | Шланг | 1 |
| 12 | 4371894 | Шланг | 1 |
| 14 | 9744697 | Кронштейн | 1 |
| 15 | J011025 | Болт с шайбой | 2 |
| 16 | 4190265 | Зажим | 2 |
| 17 | J011020 | Болт с шайбой | 2 |
| 19 | 4352252 | Блок | 2 |
| 20 | J011065 | Болт с шайбой | 8 |
| 21 | 4507979 | Клапан | 6 |
| 22 | 4156433 | Угловой штуцер | 2 |
| 23 | 4353119 | Водяной шланг | 2 |
| 24 | 4353120 | Водяной шланг | 2 |
| 25 | 4353121 | Водяной шланг | 2 |
| 26 | 4514699 | Хомут шланга | 12 |
| 27 | 4193816 | Зажим | 1 |
| 30 | J011025 | Болт с шайбой | 1 |
| 56 | 9746000 | Кронштейн | 1 |
| 57 | J011020 | Болт с шайбой | 2 |
| 58 | 4193816 | Зажим | 1 |
| 59 | 4190277 | Зажим | 1 |
| 60 | 4372098 | Шланг | 1 |
| 61 | 4372099 | Шланг | 1 |
| 62 | 4210361 | Адаптер | 4 |
| 62A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
