Пилотный трубопроводы (насос): 2 <экскаватор> — HITACHI EX2500

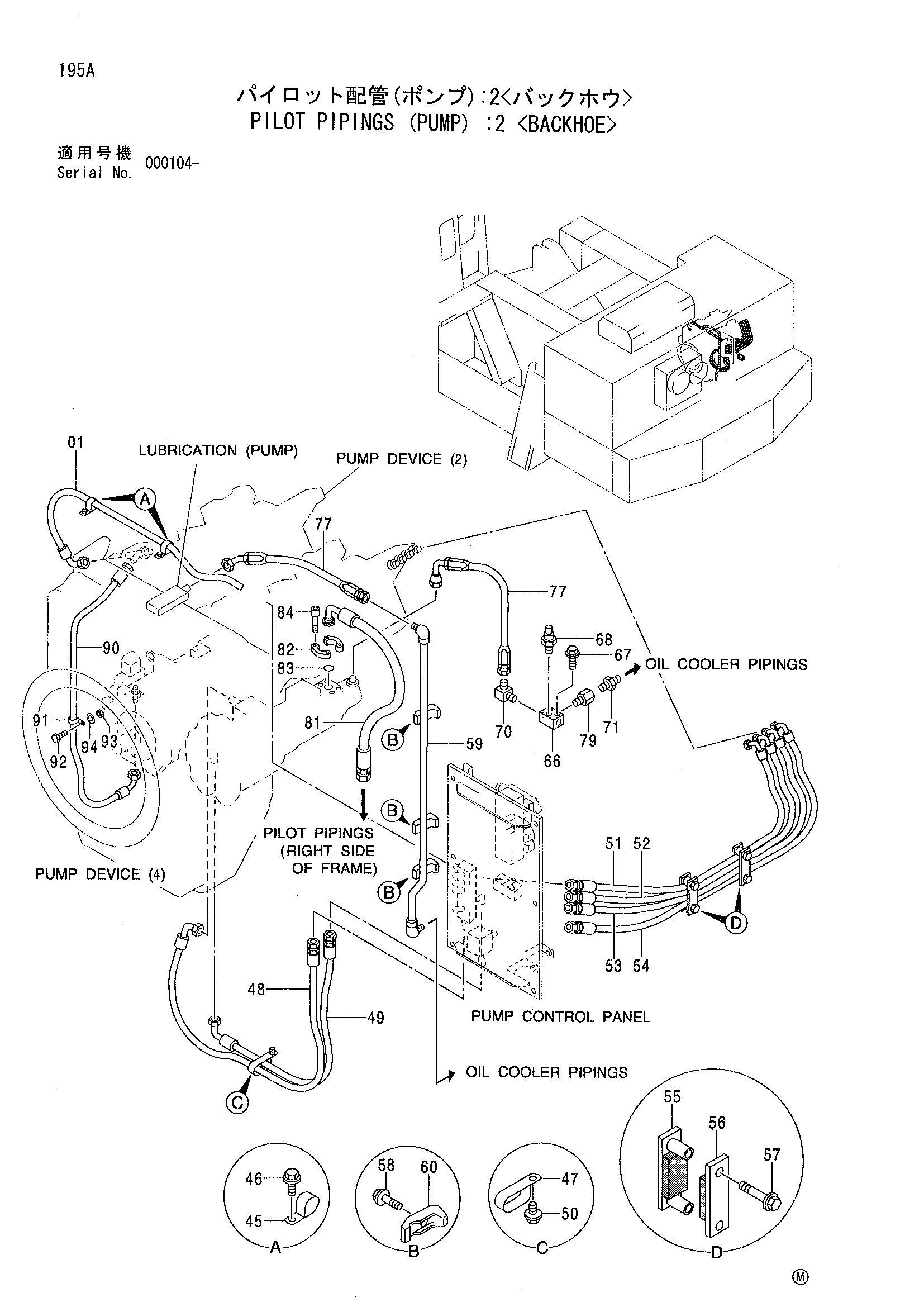

Заводская схема «Пилотный трубопроводы (насос): 2 <экскаватор>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4349507 | Шланг | 1 |
| 45 | 4190275 | Зажим | 2 |
| 46 | J011025 | Болт с шайбой | 2 |
| 47 | 4190292 | Зажим | 1 |
| 48 | 4349508 | Шланг | 1 |
| 49 | 4349509 | Шланг | 1 |
| 50 | J011016 | Болт с шайбой | 1 |
| 51 | 4349510 | Шланг | 1 |
| 52 | 4349511 | Шланг | 1 |
| 53 | 4349512 | Шланг | 1 |
| 54 | 4349513 | Шланг | 1 |
| 55 | 9744322 | Хомут | 2 |
| 56 | 9744323 | Хомут | 2 |
| 57 | J011060 | Болт с шайбой | 4 |
| 58 | J011040 | Болт с шайбой | 3 |
| 59 | 9746430 | Трубка | 1 |
| 60 | 4138227 | Хомут трубки | 3 |
| 66 | 4367688 | Блок | 1 |
| 67 | J011060 | Болт с шайбой | 2 |
| 68 | 4099039 | Датчик давления | 1 |
| 70 | 4154658 | Угловой штуцер | 1 |
| 71 | 4221287 | Адаптер | 1 |
| 77 | 4367584 | Шланг | 2 |
| 79 | 4367656 | Адаптер | 1 |
| 81 | 4349416 | Шланг | 1 |
| 82 | 962453 | Разъёмный фланец | 2 |
| 83 | 966993 | Уплотнительное кольцо | 1 |
| 84 | M341030 | Болт с внутренним шестигранником | 4 |
| 90 | 4313250 | Шланг | 1 |
| 90 | 4313250 | Шланг | 1 |
| 90 | 4313250 | Шланг | 1 |
| 90 | 4313250 | Шланг | 1 |
| 90 | 4313250 | Шланг | 1 |
| 91 | 4190275 | Зажим | 1 |
| 91 | 4190275 | Зажим | 1 |
| 91 | 4190275 | Зажим | 1 |
| 91 | 4190275 | Зажим | 1 |
| 91 | 4190275 | Зажим | 1 |
| 92 | J901020 | Болт | 1 |
| 92 | J901020 | Болт | 1 |
| 92 | J901020 | Болт | 1 |
| 92 | J901020 | Болт | 1 |
| 92 | J901020 | Болт | 1 |
| 93 | J950010 | Гайка | 1 |
| 93 | J950010 | Гайка | 1 |
| 93 | J950010 | Гайка | 1 |
| 93 | J950010 | Гайка | 1 |
| 93 | J950010 | Гайка | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
| 94 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
