Рычаг управления (1) <экскаватор> — HITACHI EX2500

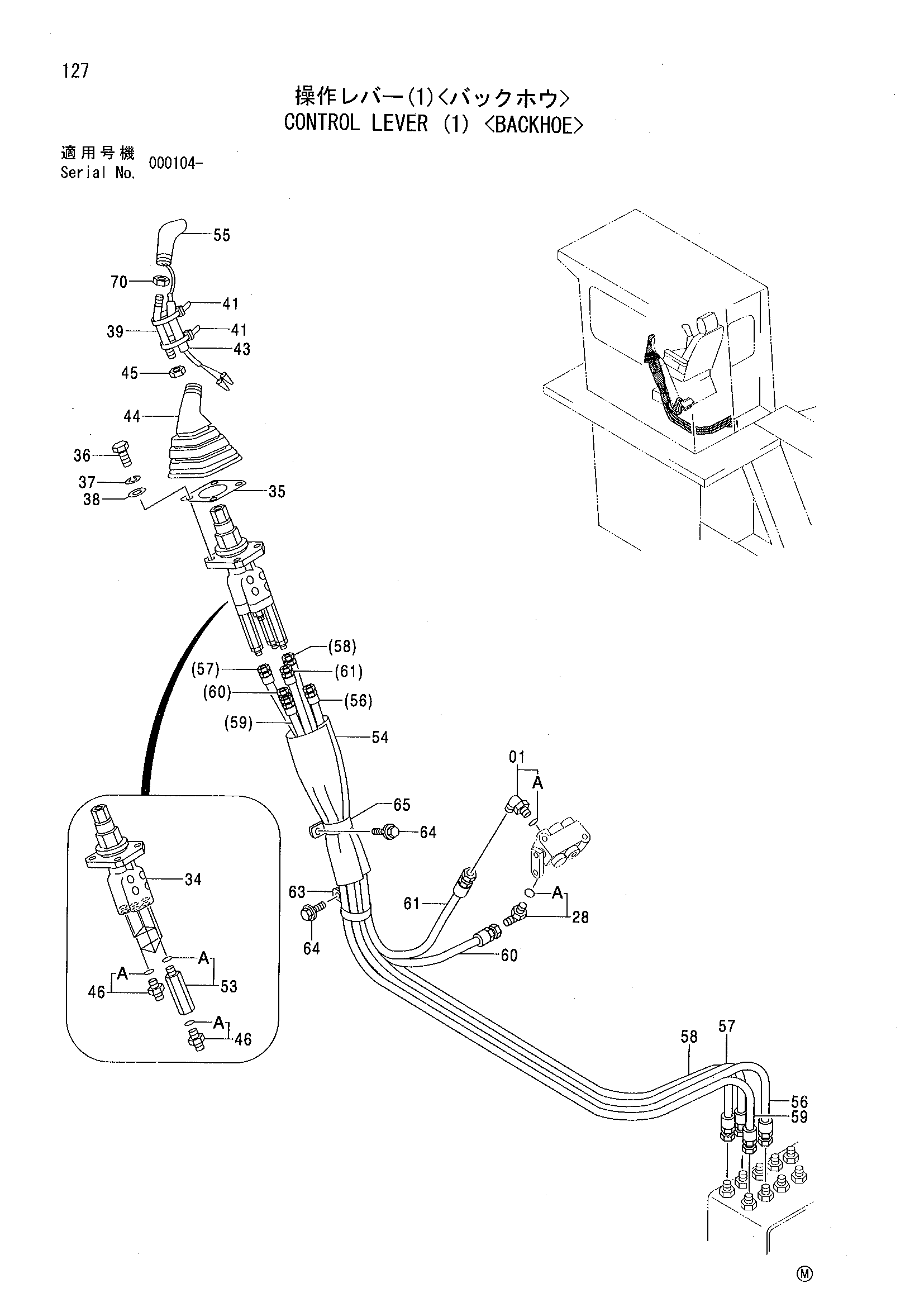

Заводская схема «Рычаг управления (1) <экскаватор>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4190244 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4353198 | Пилотный клапан | 1 |
| 35 | 4289016 | Манжета | 1 |
| 36 | J900614 | Болт | 4 |
| 37 | A590906 | Пружинная шайба | 4 |
| 38 | A590106 | Плоская шайба | 4 |
| 39 | 4353194 | Рычаг | 1 |
| 41 | 4055311 | Ленточный зажим | 2 |
| 43 | 4300772 | Трубка | 2 |
| 44 | 2030275 | Защитный чехол | 1 |
| 45 | J950012 | Гайка | 1 |
| 46 | 4200466 | Адаптер | 6 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4202566 | Адаптер | 3 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4296442 | Клотх | 1 |
| 55 | 2033123 | Рукоятка | 1 |
| 56 | 4353861 | Шланг | 1 |
| 57 | 4353862 | Шланг | 1 |
| 58 | 4353863 | Шланг | 1 |
| 59 | 4353864 | Шланг | 1 |
| 60 | 4353865 | Шланг | 1 |
| 61 | 4353866 | Шланг | 1 |
| 63 | 4190265 | Зажим | 1 |
| 64 | J011020 | Болт с шайбой | 2 |
| 65 | 4193816 | Зажим | 1 |
| 70 | J952012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
