Смазка трубопроводы (2) — HITACHI EX2500

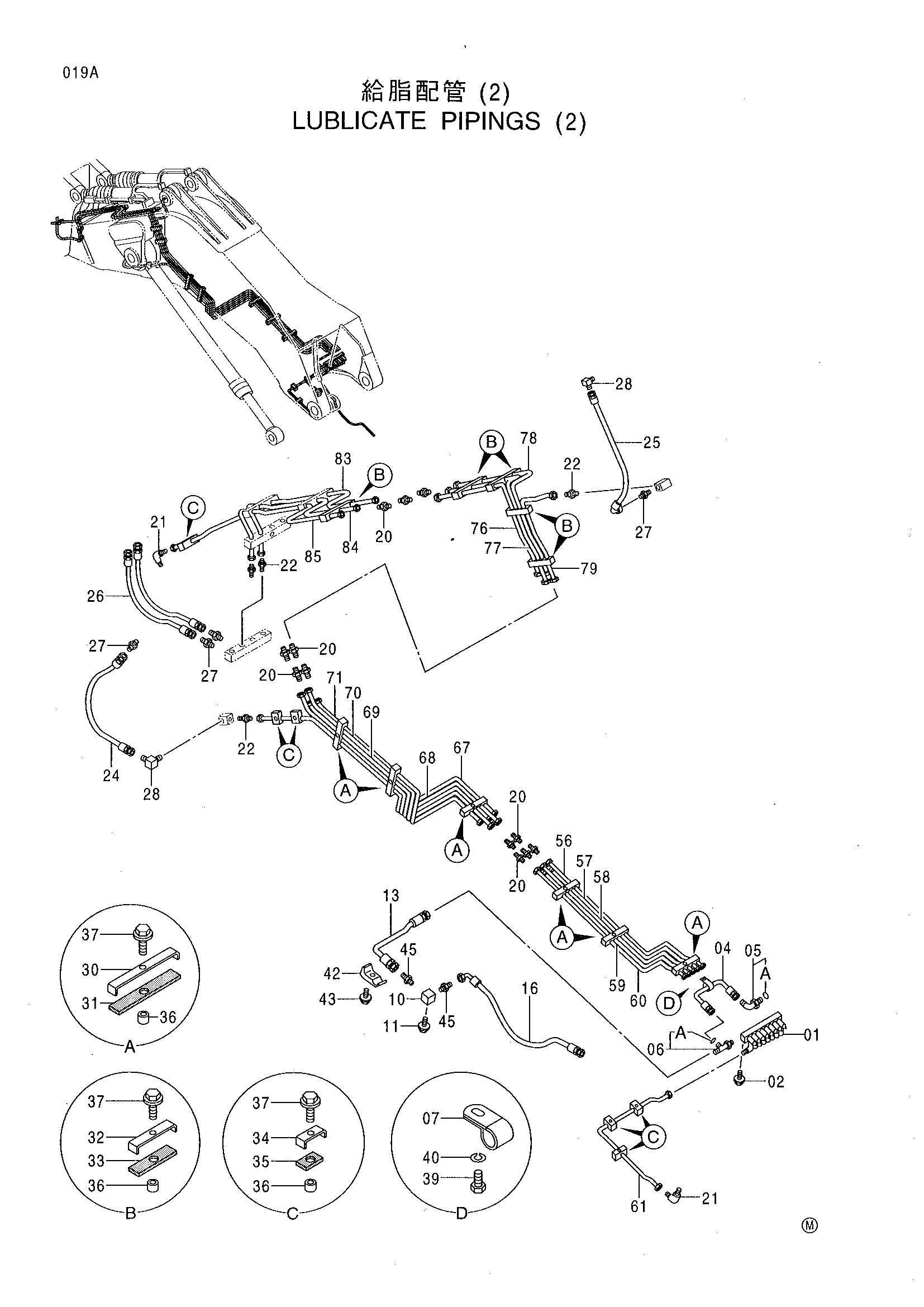

Заводская схема «Смазка трубопроводы (2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4386680	Клапан	1
02	J010845	Болт с шайбой	4
04	4305633	Шланг	1
07	4190277	Зажим	1
05	4154671	Угловой штуцер	1
05A	4509180	Уплотнительное кольцо	1
06	4386724	Тройник	1
06A	4509180	Уплотнительное кольцо	1
10	4386717	Блок	1
11	J011280	Болт с шайбой	2
13	9748456	Трубка	1
16	4371893	Шланг	1
20	4099282	Адаптер	12
21	4097666	Угловой штуцер	2
22	4119986	Адаптер	4
24	4226311	Шланг	1
25	4203080	Шланг	1
26	4236741	Шланг	2
27	4154651	Адаптер	4
28	4154656	Угловой штуцер	2
30	4358669	Хомут	6
31	4358673	Резиновая прокладка	6
32	4273720	Хомут	5
33	4273721	Резиновая прокладка	5
34	4269656	Хомут	6
35	4269657	Резиновая прокладка	6
36	4269658	Проставка	17
37	J011030	Болт с шайбой	17
39	J901020	Болт	1
40	A590910	Пружинная шайба	1
42	4053595	Хомут трубки	2
43	J011255	Болт с шайбой	2
45	4221278	Адаптер	2
56	3079498	Трубка	1
57	3079499	Трубка	1
58	3079500	Трубка	1
59	3079501	Трубка	1
60	3079502	Трубка	1
61	3079503	Трубка	1
67	3079509	Трубка	1
68	3079510	Трубка	1
69	3079512	Трубка	1
70	3079513	Трубка	1
71	3079514	Трубка	1
76	3079519	Трубка	1
77	3079520	Трубка	1
78	3079521	Трубка	1
79	3079522	Трубка	1
83	3079526	Трубка	1
84	3079527	Трубка	1
85	3079528	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
