Передний трубопроводы (3) <экскаватор> — HITACHI EX2500

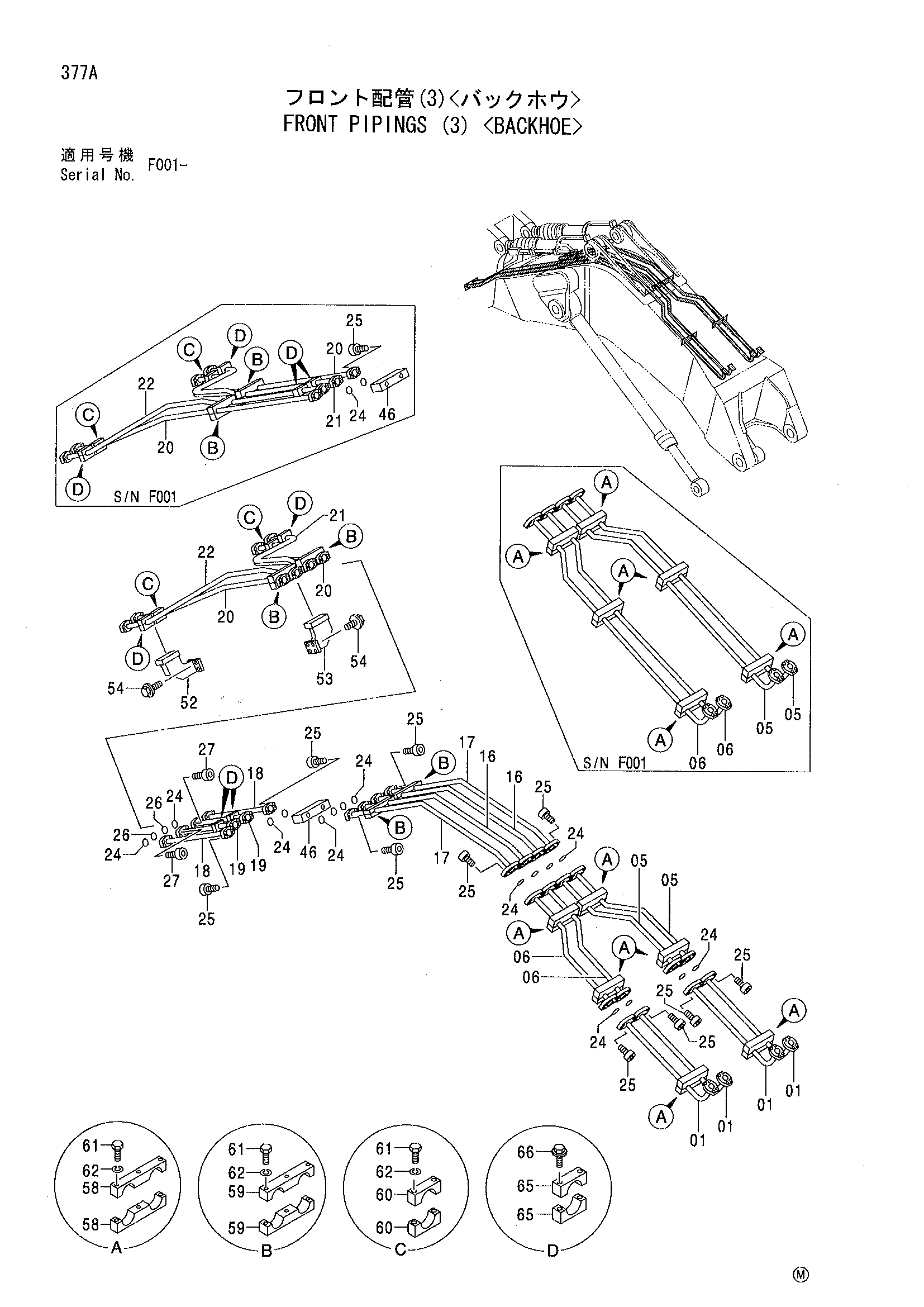

Заводская схема «Передний трубопроводы (3) <экскаватор>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8069807	Трубка	4
05	8069184 замена: 8069808	Трубка	2
05	8069184 замена: 8069807	Трубка	2
05	8069184 замена: 4510170	Трубка	2
05	8069184 замена: M342060	Трубка	2
05	8069808	Трубка	2
06	8069185 замена: 8069809	Трубка	2
06	8069185 замена: 8069807	Трубка	2
06	8069185 замена: 4510170	Трубка	2
06	8069185 замена: M342060	Трубка	2
06	8069809	Трубка	2
16	8069195	Трубка	2
17	8069196	Трубка	2
18	9748691	Трубка	2
19	9748692	Трубка	2
20	8069199 замена: 8069812	Трубка	2
20	8069199 замена: 9748691	Трубка	2
20	8069199 замена: 4510170	Трубка	2
20	8069199 замена: M342060	Трубка	2
20	8069812	Трубка	2
21	8069197 замена: 8069813	Трубка	1
21	8069197 замена: 9748692	Трубка	1
21	8069197 замена: 4510169	Трубка	1
21	8069197 замена: M341650	Трубка	1
21	8069813	Трубка	1
22	8069198 замена: 8069814	Трубка	1
22	8069198 замена: 9748692	Трубка	1
22	8069198 замена: 4510169	Трубка	1
22	8069198 замена: M341650	Трубка	1
22	8069814	Трубка	1
24	4510170	Уплотнительное кольцо	10
24	4510170	Уплотнительное кольцо	16
25	M342060	Болт с внутренним шестигранником	48
25	M342060 замена: M342065	Болт с внутренним шестигранником	64
25	M342065	Болт с внутренним шестигранником	64
26	4510169	Уплотнительное кольцо	2
27	M341650	Болт с внутренним шестигранником	8
46	4226930	Коллектор	1
52	8069147	Кронштейн	1
53	8069148	Кронштейн	1
54	J021245	Болт с шайбой	8
58	4362366	Хомут трубки	12
59	4362447	Хомут трубки	8
60	4357265	Хомут трубки	4
61	J901403	Болт	34
62	A590914	Пружинная шайба	34
65	4342723	Хомут трубки	8
66	J011200	Болт с шайбой	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
