Насос управление панель — HITACHI EX2500

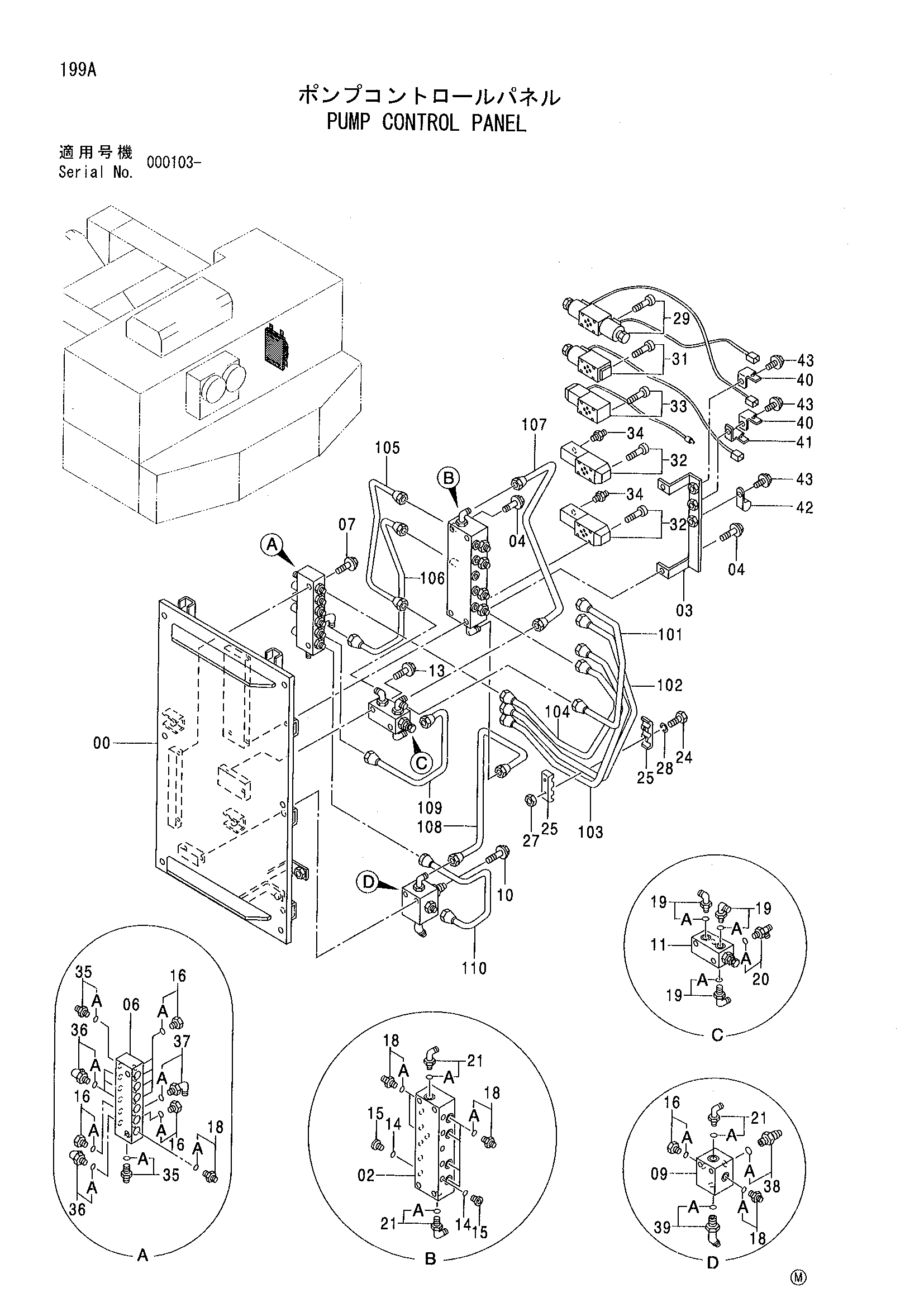

Заводская схема «Насос управление панель» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029880 | Пластина | 1 |
| 02 | 2037701 | Коллектор | 1 |
| 03 | 9744293 | Кронштейн | 1 |
| 04 | J011075 | Болт с шайбой | 4 |
| 06 | 3071390 | Коллектор | 1 |
| 07 | J011055 | Болт с шайбой | 2 |
| 09 | 3071377 | Коллектор | 1 |
| 10 | J011080 | Болт с шайбой | 2 |
| 11 | 4319983 | Клапан | 1 |
| 13 | J011065 | Болт с шайбой | 2 |
| 14 | 4506408 | Уплотнительное кольцо | 10 |
| 15 | 4217651 | Пробка | 10 |
| 16 | 4093624 | Пробка | 7 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4255304 | Штуцер трубки | 13 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4293950 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4347869 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4344046 | Угловой штуцер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | J900625 | Болт | 2 |
| 25 | 4344349 | Хомут | 2 |
| 27 | M500605 | Гайка | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | 4348209 | Электромагнитный клапан | 1 |
| 31 | 4184231 | Электромагнитный клапан | 1 |
| 32 | 4187562 | Клапан селектор | 2 |
| 33 | 4358791 | Электромагнитный клапан | 1 |
| 34 | 4348363 | Адаптер | 2 |
| 35 | 4200465 | Адаптер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4154670 | Угловой штуцер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4348420 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4250084 | Адаптер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4182739 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4257159 | Кронштейн | 2 |
| 41 | 4336875 | Кронштейн | 1 |
| 42 | 4190261 | Зажим | 1 |
| 43 | J011020 | Болт с шайбой | 3 |
| 101 | 4347964 | Трубка | 1 |
| 102 | 4347965 | Трубка | 1 |
| 103 | 4347966 | Трубка | 1 |
| 104 | 4347967 | Трубка | 1 |
| 105 | 4347968 | Трубка | 1 |
| 106 | 4347969 | Трубка | 1 |
| 107 | 4347970 | Трубка | 1 |
| 108 | 4347971 | Трубка | 1 |
| 109 | 4347972 | Трубка | 1 |
| 110 | 4347973 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
