Передний трубопроводы (1-1) <погрузчик> — HITACHI EX2500

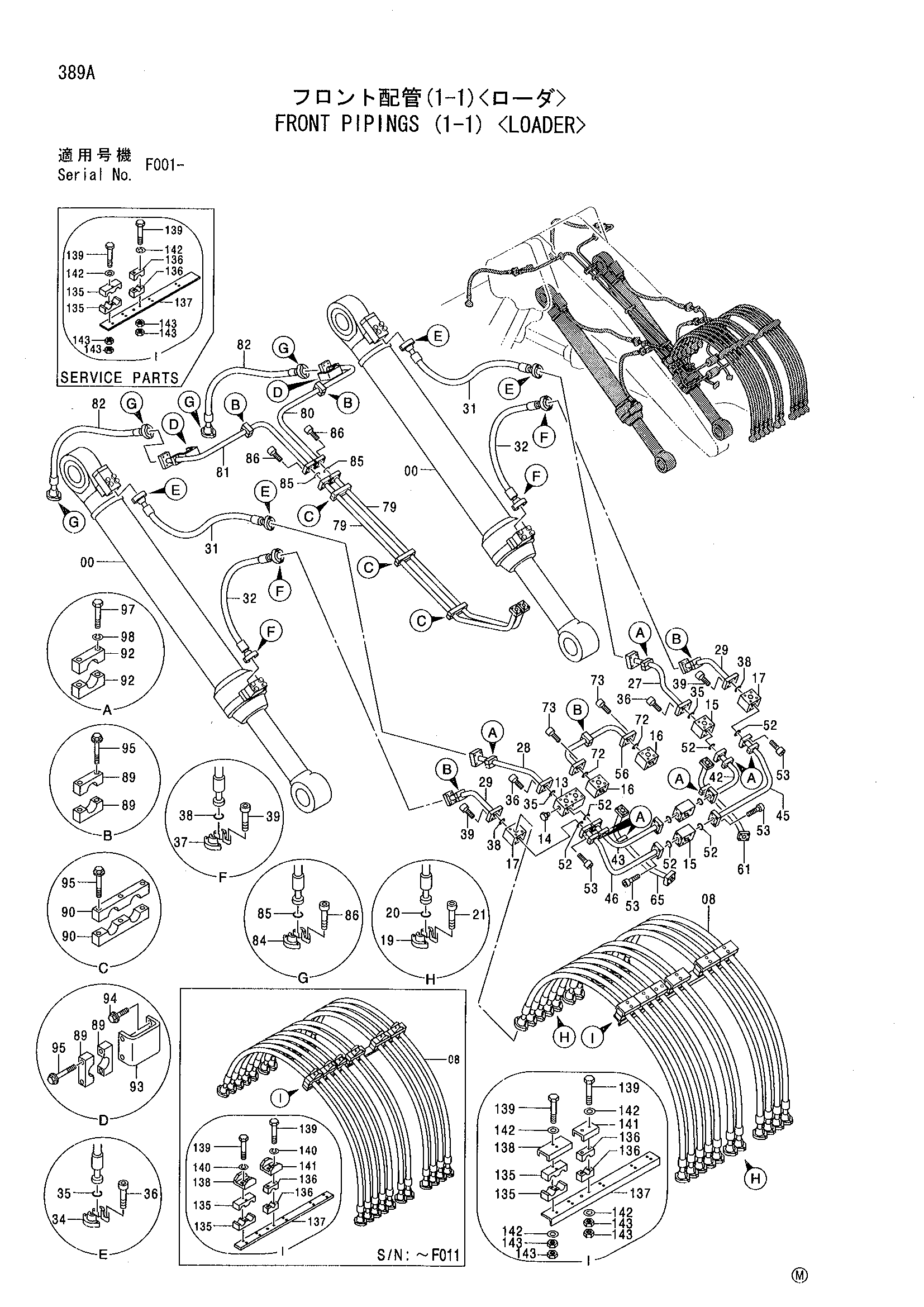

Заводская схема «Передний трубопроводы (1-1) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4353407 замена: 4402128	Гидроцилиндр стрелы	2
00	4402128	Гидроцилиндр стрелы	2
08	4357731	Шланг	11
08	4433056	Шланг	11
13	3073562	Блок	1
14	4154694	Пробка	1
14A	4037888	Уплотнительное кольцо	1
15	3073563	Блок	3
16	3073564	Блок	2
17	3073565	Блок	2
19	4169565	Разъёмный фланец	44
20	4510170	Уплотнительное кольцо	22
21	M342060 замена: M342065	Болт с внутренним шестигранником	88
21	M342065	Болт с внутренним шестигранником	88
27	8064413	Трубка	1
28	8064414	Трубка	1
29	8064416	Трубка	2
31	4180363	Шланг	2
32	4180360	Шланг	2
34	4169565	Разъёмный фланец	8
35	4510170	Уплотнительное кольцо	6
36	M342060	Болт с внутренним шестигранником	24
37	4075854	Разъёмный фланец	8
38	4510169	Уплотнительное кольцо	6
39	M341650	Болт с внутренним шестигранником	24
42	8063834	Трубка	1
43	8063835	Трубка	1
45	8063837	Трубка	1
46	8063838	Трубка	1
52	4510170	Уплотнительное кольцо	8
53	M342060	Болт с внутренним шестигранником	32
56	8063840	Трубка	1
61	8063845	Трубка	1
65	8063846	Трубка	1
72	4510169	Уплотнительное кольцо	2
73	M341650	Болт с внутренним шестигранником	8
79	8063853	Трубка	2
80	8063854	Трубка	1
81	8063855	Трубка	1
82	4180360	Шланг	2
84	4075854	Разъёмный фланец	8
85	4510169	Уплотнительное кольцо	6
86	M341650	Болт с внутренним шестигранником	24
89	4342723	Хомут трубки	14
90	4357284	Хомут трубки	6
92	4357265	Хомут трубки	16
93	9745366	Кронштейн	2
94	J011235	Болт с шайбой	4
95	J011295	Болт с шайбой	23
97	J901402	Болт	14
98	A590914	Пружинная шайба	14
135	4383223 замена: 4473130	Хомут	10
135	4473130	Хомут	10
136	4383224 замена: 4485333	Хомут	2
136	4485333	Хомут	2
137	3074560 замена: 3089305	Пластина	1
137	3074560 замена: J901213	Пластина	1
137	3074560 замена: A590112	Пластина	1
137	3074560 замена: J950012	Пластина	1
137	3089305 замена: 3098369	Пластина	1
137	3098369	Пластина	1
138	4386799 замена: 4410171	Хомут	5
138	4410171	Хомут	5
139	J901212	Болт	12
139	J901213	Болт	12
140	A590912	Пружинная шайба	12
141	4386799 замена: 4410170	Хомут	1
141	4410170	Хомут	1
142	A590112	Плоская шайба	24
142	A590112	Плоская шайба	12
143	J950012	Гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
