Гидрораспределитель (2/2) — HITACHI EX2500

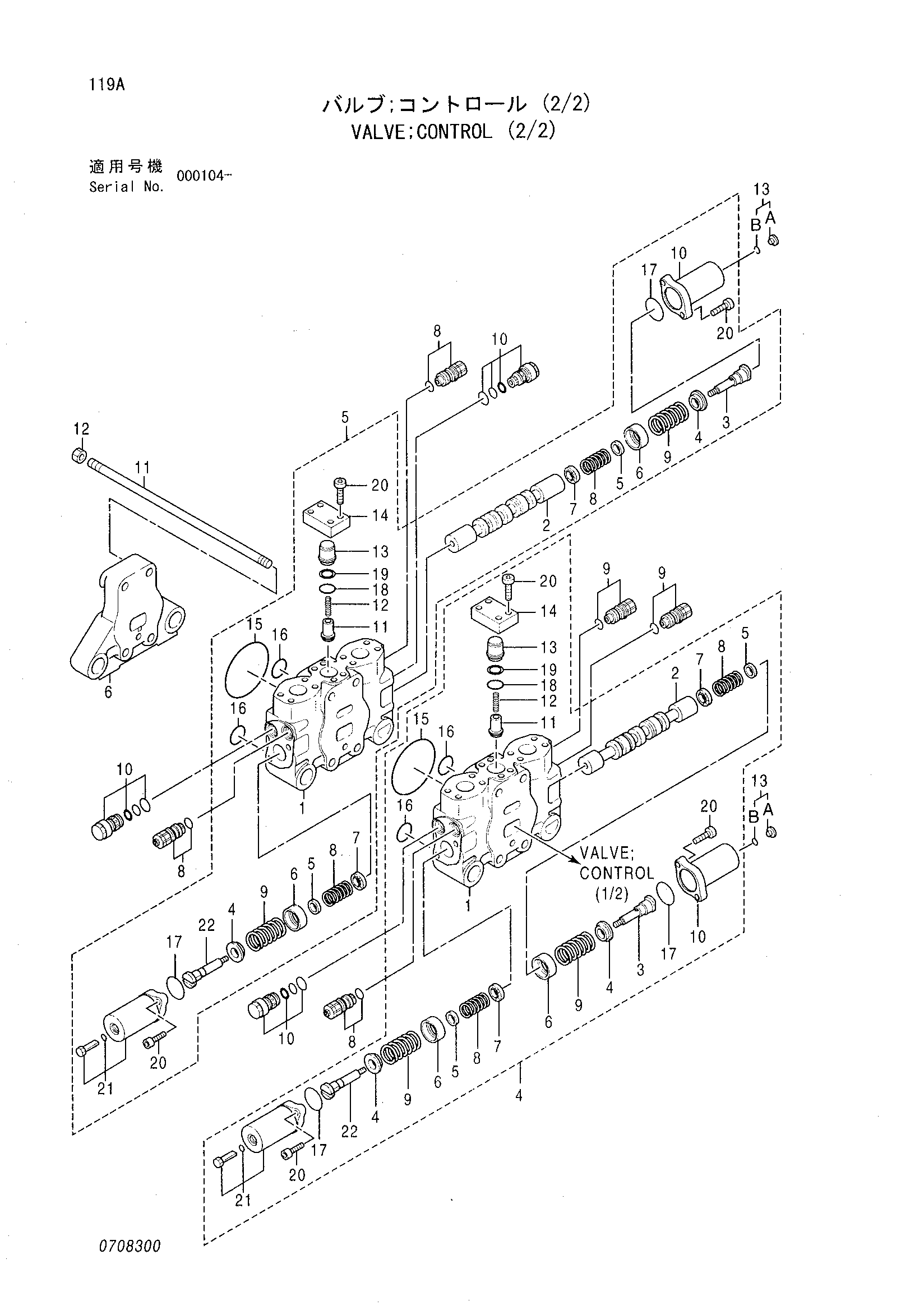

Заводская схема «Гидрораспределитель (2/2)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4388935 | Гидрораспределитель | 1 | |
| 4 | 0695301 | Споол-сектион | 1 |
| 4-3 | 0320701 | Концевой | 1 |
| 4-4 | 0320702 | Седло пружины | 2 |
| 4-5 | 0320703 | Седло пружины | 2 |
| 4-6 | 0320704 | Седло пружины | 2 |
| 4-7 | 0320705 | Седло пружины | 2 |
| 4-8 | 0320706 | Пружина | 2 |
| 4-9 | 0320707 | Пружина | 2 |
| 4-10 | 0320708 | Колпачок | 1 |
| 4-11 | 0456501 | Тарельчатый клапан | 1 |
| 4-12 | 0109107 | Пружина | 1 |
| 4-13 | 0320718 | Пробка | 1 |
| 4-14 | 0320712 | Пластина | 1 |
| 4-15 | 4154606 | Уплотнительное кольцо | 1 |
| 4-16 | 4153538 | Уплотнительное кольцо | 2 |
| 4-17 | 4153540 | Уплотнительное кольцо | 2 |
| 4-18 | 4294621 | Уплотнительное кольцо | 1 |
| 4-19 | 0456502 | Опорное кольцо | 1 |
| 4-20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 4-21 | 0466601 | Колпачок | 1 |
| 4-22 | 0456504 | Концевой | 1 |
| 5 | 0708301 | Споол-сектион | 1 |
| 5-3 | 0320701 | Концевой | 1 |
| 5-4 | 0320702 | Седло пружины | 2 |
| 5-5 | 0320703 | Седло пружины | 2 |
| 5-6 | 0320704 | Седло пружины | 2 |
| 5-7 | 0320705 | Седло пружины | 2 |
| 5-8 | 0320706 | Пружина | 2 |
| 5-9 | 0320707 | Пружина | 2 |
| 5-10 | 0320708 | Колпачок | 1 |
| 5-11 | 0456501 | Тарельчатый клапан | 1 |
| 5-12 | 0109107 | Пружина | 1 |
| 5-13 | 0320718 | Пробка | 1 |
| 5-14 | 0320712 | Пластина | 1 |
| 5-15 | 4154606 | Уплотнительное кольцо | 1 |
| 5-16 | 4153538 | Уплотнительное кольцо | 2 |
| 5-17 | 4153540 | Уплотнительное кольцо | 2 |
| 5-18 | 4294621 | Уплотнительное кольцо | 1 |
| 5-19 | 0456502 | Опорное кольцо | 1 |
| 5-20 | 0695003 | Болт с внутренним шестигранником | 8 |
| 5-21 | 0466601 | Колпачок | 1 |
| 5-22 | 0456504 | Концевой | 1 |
| 6 | 0320201 | Оутлет-сектион | 1 |
| 8 | 0695006 | Предохранительный клапан | 3 |
| 9 | 0695303 | Предохранительный клапан | 2 |
| 10 | 4272538 замена: 4424184 | Клапан | 3 |
| 11 | 0320202 | Шток TIE | 4 |
| 12 | 0238415 | Гайка | 4 |
| 13 | 0695007 | Пробка | 2 |
| 13A | 0695008 | Пробка | 1 |
| 13B | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
