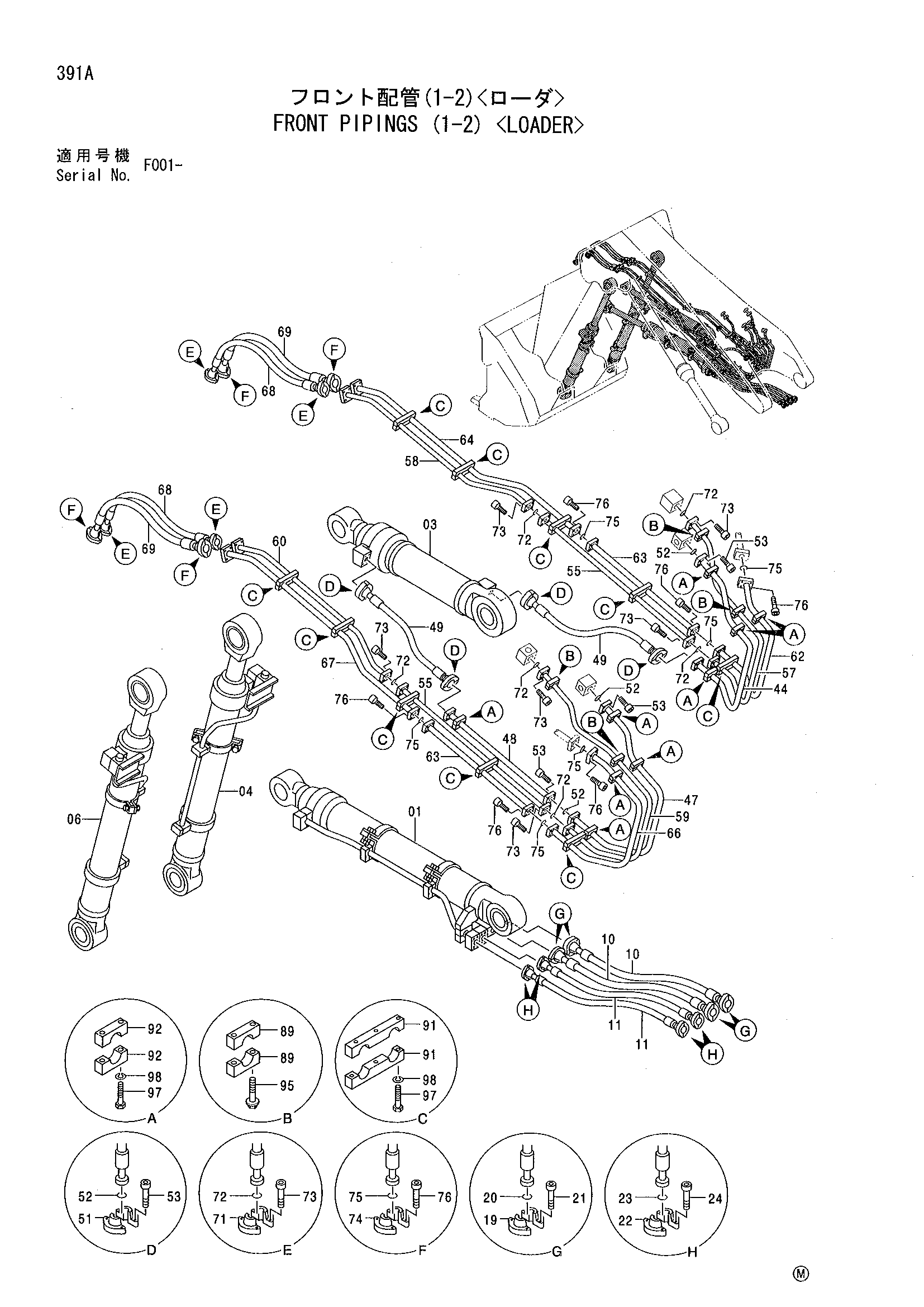

Передний трубопроводы (1-2) <погрузчик> — HITACHI EX2500

Заводская схема «Передний трубопроводы (1-2) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4353409 замена: 4402129	Гидроцилиндр рукояти	1
01	4402129	Гидроцилиндр рукояти	1
03	4353410 замена: 4402130	Гидроцилиндр. уровень	1
03	4402130	Гидроцилиндр. уровень	1
04	4353411 замена: 4402131	Гидроцилиндр ковша(правый)	1
04	4402131	Гидроцилиндр ковша(правый)	1
06	4353412 замена: 4402132	Гидроцилиндр ковша(левый)	1
06	4402132	Гидроцилиндр ковша(левый)	1
10	4357729	Шланг	2
11	4357725	Шланг	2
19	4169565	Разъёмный фланец	8
20	4510170	Уплотнительное кольцо	4
21	M342060	Болт с внутренним шестигранником	16
22	4075854	Разъёмный фланец	8
23	4510169	Уплотнительное кольцо	4
24	M341650	Болт с внутренним шестигранником	16
44	8063833	Трубка	1
47	8063836	Трубка	1
48	8063839	Трубка	1
49	4190298	Шланг	2
51	4169565	Разъёмный фланец	8
52	4510170	Уплотнительное кольцо	7
53	M342060	Болт с внутренним шестигранником	28
55	8064532	Трубка	2
57	7030639	Трубка	1
58	8063841	Трубка	1
59	7030640	Трубка	1
60	8063842	Трубка	1
62	8063847	Трубка	1
63	8063839	Трубка	2
64	8063849	Трубка	1
66	8063848	Трубка	1
67	8063850	Трубка	1
68	4357724	Шланг	2
69	4190298	Шланг	2
71	4075854	Разъёмный фланец	8
72	4510169	Уплотнительное кольцо	10
73	M341650	Болт с внутренним шестигранником	40
74	4169565	Разъёмный фланец	8
75	4510170	Уплотнительное кольцо	10
76	M342060	Болт с внутренним шестигранником	40
89	4342723	Хомут трубки	8
91	4357287	Хомут трубки	20
92	4357265	Хомут трубки	18
95	J011295	Болт с шайбой	8
97	J901402	Болт	50
98	A590914	Пружинная шайба	50

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
