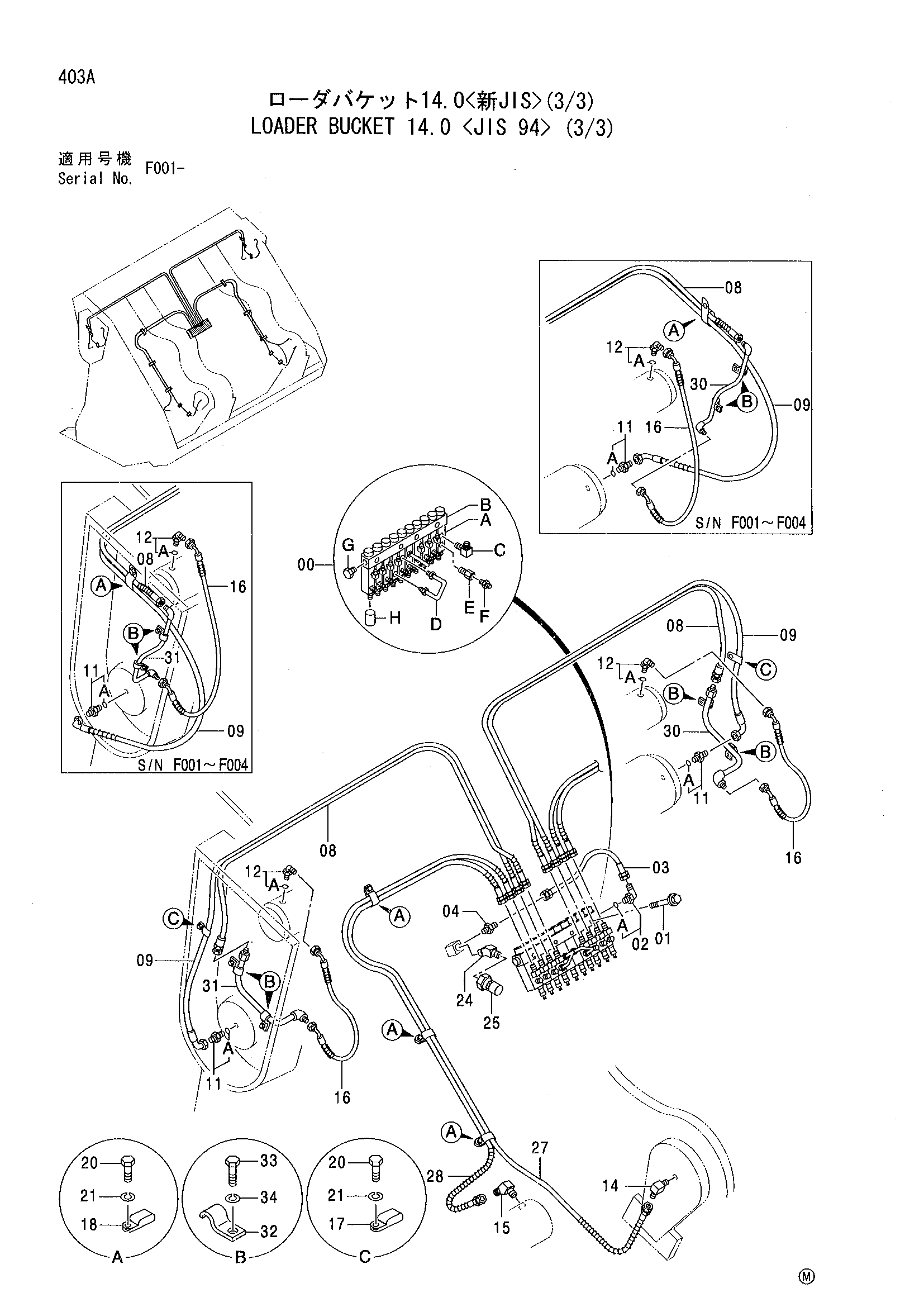

Погрузчик ковш 14.0 <JIS 94> (3/3) — HITACHI EX2500
Заводская схема «Погрузчик ковш 14.0 <JIS 94> (3/3)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9143975 | Погрузчик ковш 14.0(3/3) | 1 | |
| 00 | 4355372 | Клапан | 1 |
| 00A | 4182051 | Клапан | 10 |
| 00B | 4273774 | Коллектор | 1 |
| 00C | 4331048 | Угловой штуцер | 8 |
| 00D | 4372000 | Трубка | 2 |
| 00E | 4191349 | Адаптер | 8 |
| 00F | J75481 | Пресс-маслёнка | 8 |
| 00G | 4092534 | Пробка | 1 |
| 00H | 4398323 | Колпачок | 10 |
| 01 | J010845 | Болт с шайбой | 4 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4269834 | Шланг | 1 |
| 04 | 4215650 | Адаптер | 1 |
| 08 | 4368813 | Шланг | 2 |
| 08 | 4381535 | Шланг | 2 |
| 09 | 4355831 | Шланг | 2 |
| 09 | 4381537 | Шланг | 2 |
| 11 | 4200465 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4154670 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154656 | Угловой штуцер | 2 |
| 15 | 4154655 | Угловой штуцер | 2 |
| 16 | 4381536 | Шланг | 2 |
| 17 | 4190277 | Зажим | 2 |
| 18 | 4190266 | Зажим | 8 |
| 18 | 4190266 | Зажим | 6 |
| 20 | J901016 | Болт | 8 |
| 21 | A590910 | Пружинная шайба | 8 |
| 24 | 4190248 | Угловой штуцер | 1 |
| 25 | 4208224 | Пробка | 1 |
| 27 | 4368813 | Шланг | 2 |
| 28 | 4368811 | Шланг | 2 |
| 30 | 8068149 | Трубка | 1 |
| 30 | 8069852 | Трубка | 1 |
| 31 | 8068182 | Трубка | 1 |
| 31 | 8069853 | Трубка | 1 |
| 32 | 4078856 | Хомут | 4 |
| 33 | J901020 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
