Пилотный трубопроводы (пол) <погрузчик> — HITACHI EX2500

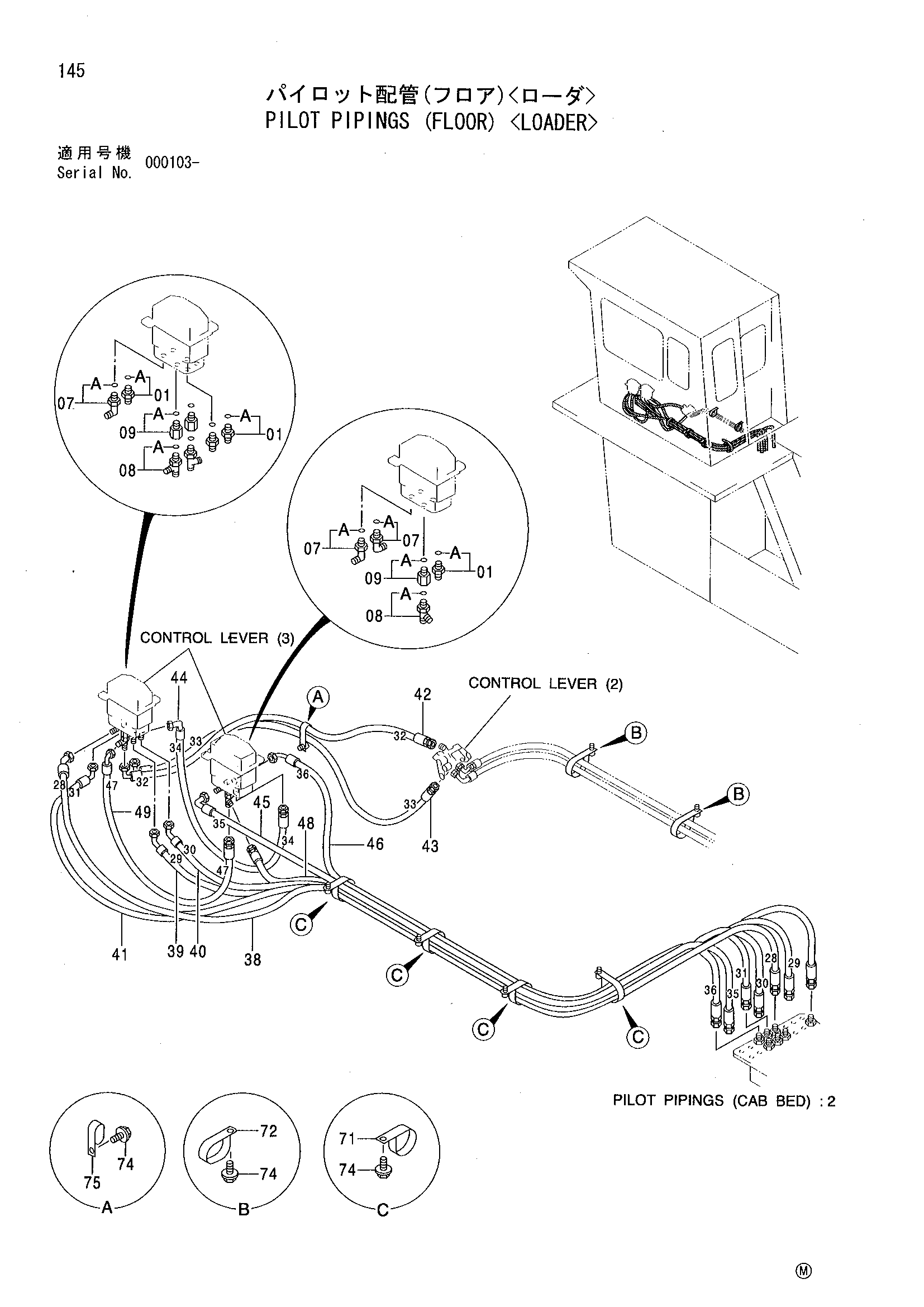

Заводская схема «Пилотный трубопроводы (пол) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4207300 | Тройник | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4202564 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4353881 | Шланг | 1 |
| 39 | 4353882 | Шланг | 1 |
| 40 | 4353883 | Шланг | 1 |
| 41 | 4353884 | Шланг | 1 |
| 42 | 4353885 | Шланг | 1 |
| 43 | 4353886 | Шланг | 1 |
| 44 | 4353887 | Шланг | 1 |
| 45 | 4353888 | Шланг | 1 |
| 46 | 4353889 | Шланг | 1 |
| 48 | 4305130 | Шланг | 1 |
| 49 | 4372616 | Шланг | 1 |
| 71 | 4190265 | Зажим | 4 |
| 72 | 4193816 | Зажим | 2 |
| 74 | J011020 | Болт с шайбой | 7 |
| 75 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
