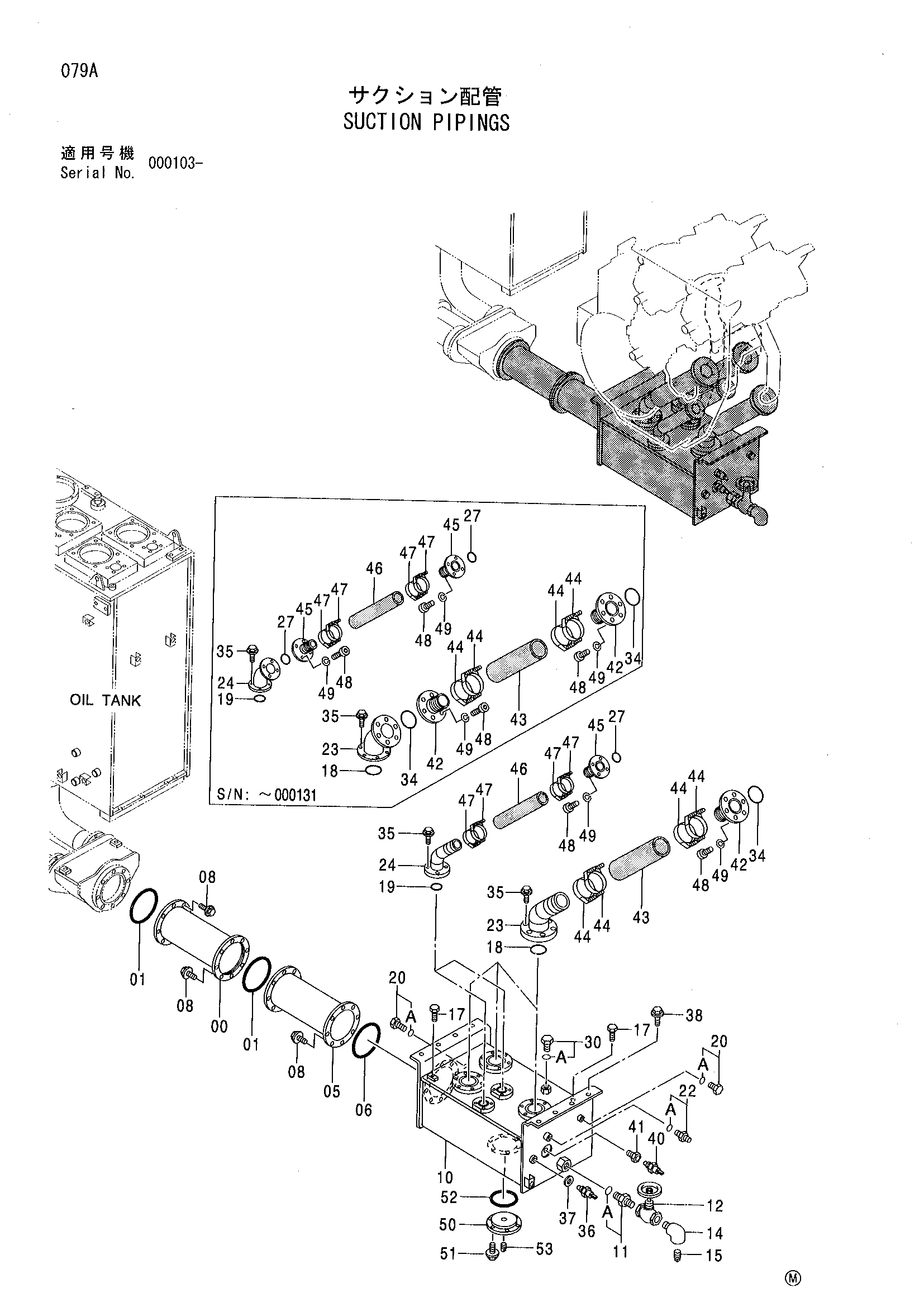

Всасывание трубопроводы — HITACHI EX2500

Заводская схема «Всасывание трубопроводы» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8061554	Трубка	1
01	A810220	Уплотнительное кольцо	2
05	8059906	Трубка	1
06	A810220	Уплотнительное кольцо	1
08	J011240	Болт с шайбой	24
10	6014416	Коллектор	1
11	4367254	Адаптер	1
11A	4037888	Уплотнительное кольцо	1
12	4049927	Клапан	1
14	94-0636	Угловой штуцер	1
15	94-2028	Пробка	1
17	J901220	Болт	2
18	A810110	Уплотнительное кольцо	3
19	A810070	Уплотнительное кольцо	2
20	4092534	Пробка	2
20A	4509180	Уплотнительное кольцо	1
22	4250084	Адаптер	1
22A	4506424	Уплотнительное кольцо	1
23	8059953 замена: 8074924	Трубка	3
23	8074924	Трубка	3
24	8059954 замена: 8074925	Трубка	2
24	8074925	Трубка	2
27	A810070	Уплотнительное кольцо	4
27	A810070	Уплотнительное кольцо	2
30	4113926	Пробка	1
30A	4506429	Уплотнительное кольцо	1
34	A810110	Уплотнительное кольцо	6
34	A810110	Уплотнительное кольцо	3
35	J011240	Болт с шайбой	26
36	4250260	Датчик	1
37	4250261	Прокладка	1
38	J011230	Болт с шайбой	8
40	4257129	Блок	1
41	4257714	Переходник	1
42	8064939	Трубка	6
42	8064939	Трубка	3
43	4362845	Резиновый шланг	3
44	4282488	Хомут шланга	12
45	8064940	Трубка	4
45	8064940	Трубка	2
46	4120294	Резиновый шланг	2
47	4263764	Хомут шланга	8
48	M341240	Болт с внутренним шестигранником	52
48	M341240	Болт с внутренним шестигранником	26
49	A590912	Пружинная шайба	52
49	A590912	Пружинная шайба	26
50	4056216	Крышка	1
51	J011025	Болт с шайбой	6
52	A810165	Уплотнительное кольцо	1
53	94-2012	Пробка	1
