Основной трубопроводы (1) <погрузчик> — HITACHI EX2500

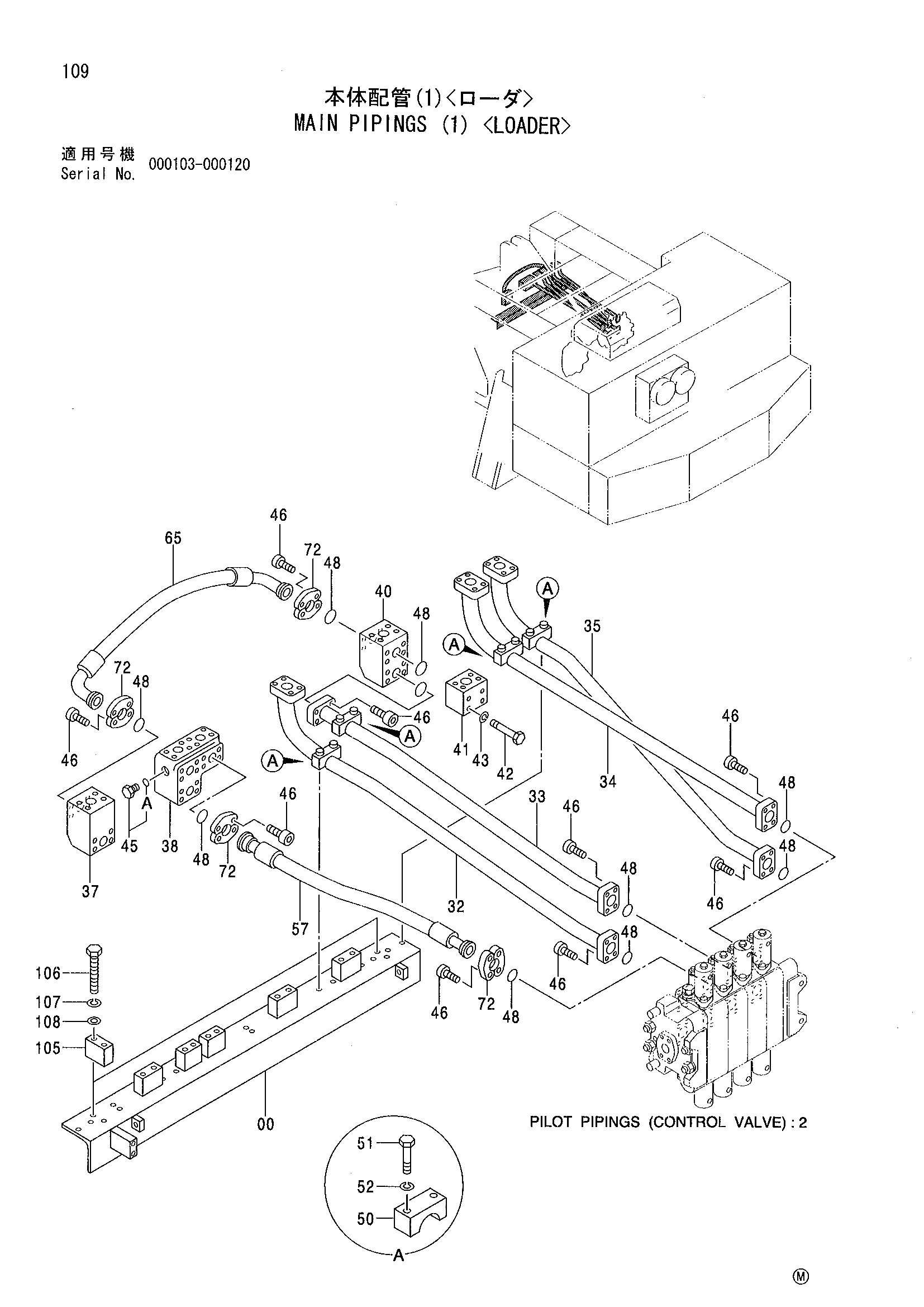

Заводская схема «Основной трубопроводы (1) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060368 | Кронштейн | 1 |
| 32 | 8060333 | Трубка | 1 |
| 33 | 8060332 | Трубка | 1 |
| 34 | 8060319 | Трубка | 1 |
| 35 | 8060316 | Трубка | 1 |
| 37 | 3068491 | Блок | 1 |
| 38 | 2036445 | Блок | 1 |
| 40 | 3068488 | Блок | 1 |
| 41 | 3068489 | Блок | 1 |
| 42 | J912008 | Болт | 4 |
| 43 | A590920 | Пружинная шайба | 4 |
| 45 | 4174542 | Пробка | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | M342065 | Болт с внутренним шестигранником | 36 |
| 48 | 4510170 | Уплотнительное кольцо | 10 |
| 50 | 4179431 | Хомут трубки | 4 |
| 51 | J901400 | Болт | 8 |
| 52 | A590914 | Пружинная шайба | 8 |
| 57 | 4361086 | Шланг | 1 |
| 65 | 4353137 | Шланг | 1 |
| 72 | 4169565 | Разъёмный фланец | 8 |
| 105 | 4384820 | Проставка | 2 |
| 106 | J901606 | Болт | 4 |
| 107 | A590916 | Пружинная шайба | 4 |
| 108 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
