Лубрикатор группа — HITACHI EX2500

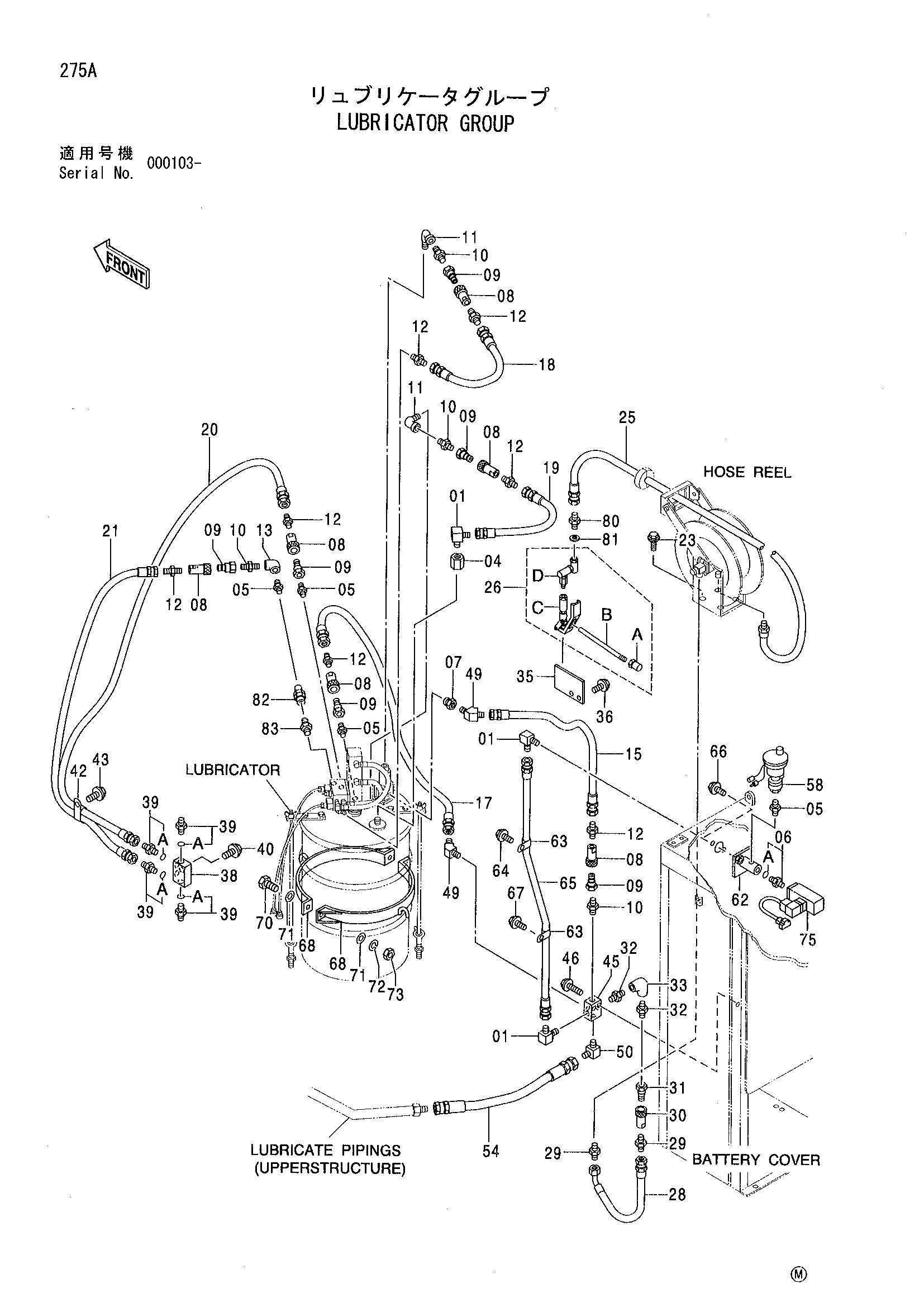

Заводская схема «Лубрикатор группа» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154656 | Угловой штуцер | 3 |
| 04 | 94-0687 | Переходник S | 1 |
| 05 | 4351271 | Адаптер | 4 |
| 06 | 4433976 | Адаптер | 1 |
| 06A | 4433957 | Уплотнительное кольцо | 1 |
| 07 | 4351296 | Переходник S | 1 |
| 08 | 4025602 | Самоуплотняющееся соединение | 6 |
| 08A | 4048093 | Пылезащитный колпачок | 1 |
| 09 | 4025603 | Самоуплотняющееся соединение | 6 |
| 09A | 4048092 | Пылезащитный колпачок | 1 |
| 10 | 94-1701 | Адаптер | 4 |
| 11 | 4351340 | Угловой штуцер | 2 |
| 12 | 4154651 | Адаптер | 7 |
| 13 | 94-0615 | Угловой штуцер | 1 |
| 15 | 4362754 | Шланг | 1 |
| 17 | 4362755 | Шланг | 1 |
| 18 | 4214482 | Шланг | 1 |
| 19 | 4209790 | Шланг | 1 |
| 20 | 4362756 | Шланг | 1 |
| 21 | 4362757 | Шланг | 1 |
| 23 | J011020 замена: J011025 | Болт с шайбой | 4 |
| 23 | J011025 | Болт с шайбой | 4 |
| 25 | 4187336 | Шланг | 1 |
| 26 | 4174319 замена: 4367991 | Шприц для смазки | 1 |
| 26 | 4367991 | Шприц для смазки | 1 |
| 26A | 4174320 | Форсунка | 1 |
| 26B | 4033134 | Трубка | 1 |
| 26C | 4282738 замена: 4367992 | Клапан | 1 |
| 26C | 4367992 | Клапан | 1 |
| 26D | 4282739 замена: 4367993 | Соединение | 1 |
| 26D | 4367993 | Соединение | 1 |
| 28 | 4372248 | Шланг | 1 |
| 29 | 4215650 | Адаптер | 2 |
| 30 | 4022907 | Самоуплотняющееся соединение | 1 |
| 30A | 4072595 | Колпачок | 1 |
| 31 | 4022908 | Самоуплотняющееся соединение | 1 |
| 31A | 4072596 | Колпачок | 1 |
| 32 | 94-1702 | Адаптер | 2 |
| 33 | 94-0616 | Угловой штуцер | 1 |
| 35 | 9744620 | Кронштейн | 1 |
| 36 | J011025 | Болт с шайбой | 2 |
| 38 | 4351022 | Блок | 1 |
| 39 | 4200465 | Адаптер | 4 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | J011050 | Болт с шайбой | 2 |
| 42 | 4190292 | Зажим | 1 |
| 43 | J011020 | Болт с шайбой | 1 |
| 45 | 4350978 | Блок | 1 |
| 46 | J011065 | Болт с шайбой | 2 |
| 49 | 4154655 | Угловой штуцер | 2 |
| 50 | 4156433 | Угловой штуцер | 1 |
| 54 | 4351851 | Шланг | 1 |
| 58 | 4351665 | Датчик давления | 1 |
| 62 | 9747503 | Фланец | 1 |
| 63 | 4190273 | Зажим | 2 |
| 64 | J011016 | Болт с шайбой | 1 |
| 65 | 4356389 | Шланг | 1 |
| 66 | J021020 замена: J021025 | Болт с шайбой | 2 |
| 66 | J021025 | Болт с шайбой | 2 |
| 67 | J011016 | Болт с шайбой | 1 |
| 68 | 8035654 | Лента | 2 |
| 70 | J901635 | Болт | 2 |
| 71 | A590116 | Плоская шайба | 4 |
| 72 | A590916 | Пружинная шайба | 2 |
| 73 | J951016 | Гайка | 2 |
| 75 | 4377537 | Датчик давления | 1 |
| 80 | 4122880 | Адаптер | 1 |
| 81 | A890014 | Манжета | 1 |
| 82 | 4210190 | Обратный клапан | 1 |
| 83 | 4210212 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
