Кабина платформа — HITACHI EX2500

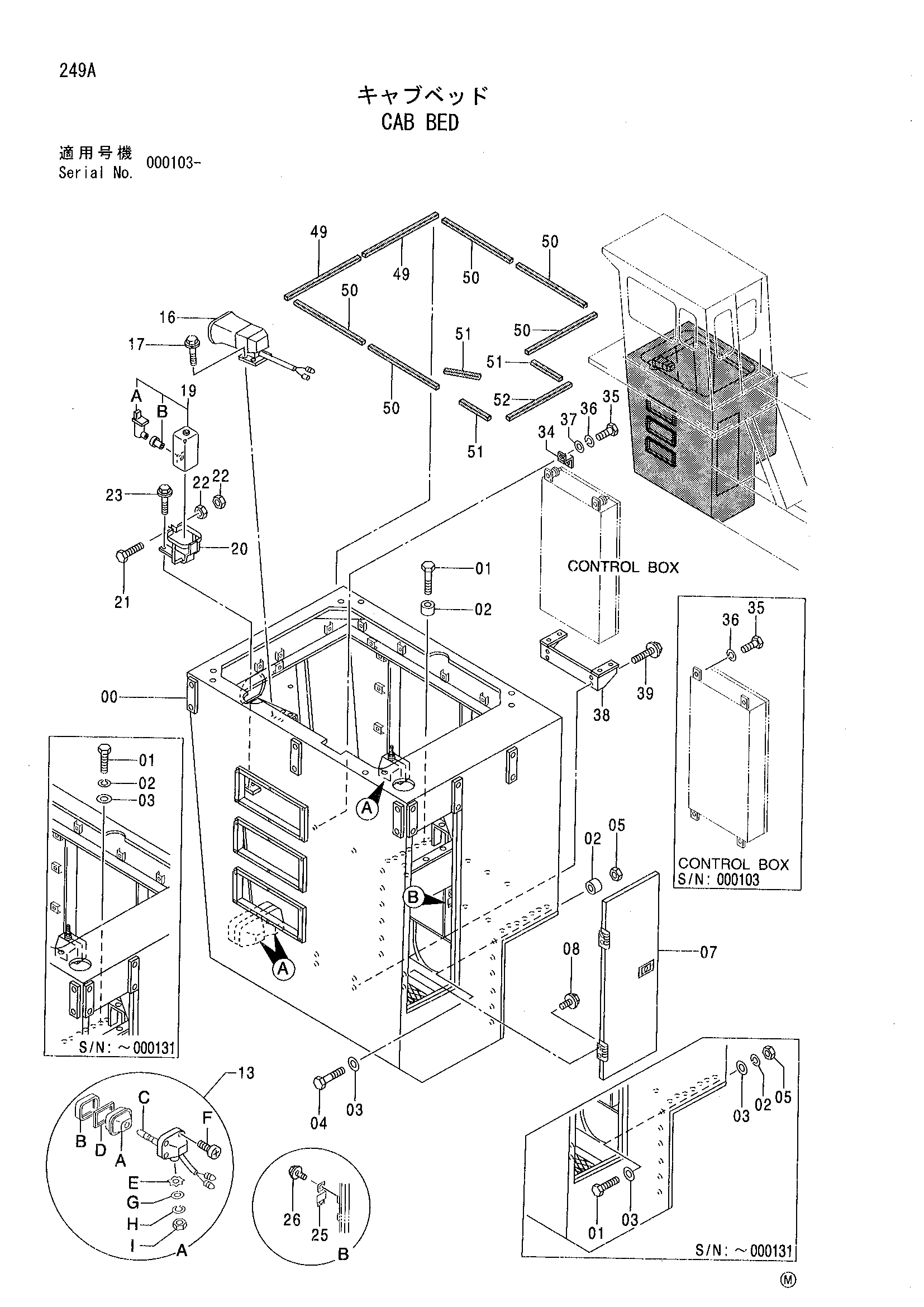

Заводская схема «Кабина платформа» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004676 | Платформа | 1 |
| 01 | J901650 замена: J931665 | Болт | 36 |
| 01 | J901650 замена: 4423157 | Болт | 36 |
| 01 | J901650 замена: J222016 | Болт | 36 |
| 01 | J901650 замена: J931680 | Болт | 36 |
| 01 | J901650 замена: J950016 | Болт | 36 |
| 01 | J931665 | Болт | 24 |
| 02 | A590916 замена: 4423157 | Пружинная шайба | 36 |
| 02 | A590916 замена: J931665 | Пружинная шайба | 36 |
| 02 | A590916 замена: J222016 | Пружинная шайба | 36 |
| 02 | A590916 замена: J931680 | Пружинная шайба | 36 |
| 02 | A590916 замена: J950016 | Пружинная шайба | 36 |
| 02 | 4423157 | Проставка | 36 |
| 03 | J222016 | Шайба | 48 |
| 03 | J222016 | Шайба | 12 |
| 04 | J931680 | Болт | 12 |
| 05 | J950016 | Гайка | 12 |
| 07 | 4370981 | Дверь | 1 |
| 08 | J010820 | Болт с шайбой | 4 |
| 13 | 4336570 | Фара | 3 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 1 |
| 13G | A590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 16 | 4370711 | Звуковой сигнал | 1 |
| 17 | J020840 | Болт с шайбой | 4 |
| 19 | 4325519 | Бак воды | 1 |
| 19A | 4326095 | Гидромотор | 1 |
| 19B | 4386343 | Манжета | 1 |
| 20 | 8022543 | Кронштейн | 1 |
| 21 | J900640 | Болт | 1 |
| 22 | M500605 | Гайка | 2 |
| 23 | J011020 | Болт с шайбой | 2 |
| 25 | 9746777 | Ограничитель | 1 |
| 26 | J020816 | Болт с шайбой | 2 |
| 34 | 9747854 | Кронштейн | 2 |
| 35 | J901425 | Болт | 4 |
| 35 | J901435 | Болт | 2 |
| 36 | A590914 | Пружинная шайба | 4 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | A590114 | Плоская шайба | 2 |
| 38 | 8068187 | Кронштейн | 1 |
| 39 | J021230 | Болт с шайбой | 4 |
| 49 | 4423571 | Резиновая прокладка | 2 |
| 50 | 4423572 | Резиновая прокладка | 5 |
| 51 | 4423573 | Резиновая прокладка | 3 |
| 52 | 4423574 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
