Пилотный трубопроводы (гидрораспределитель): 4 <погрузчик> — HITACHI EX2500

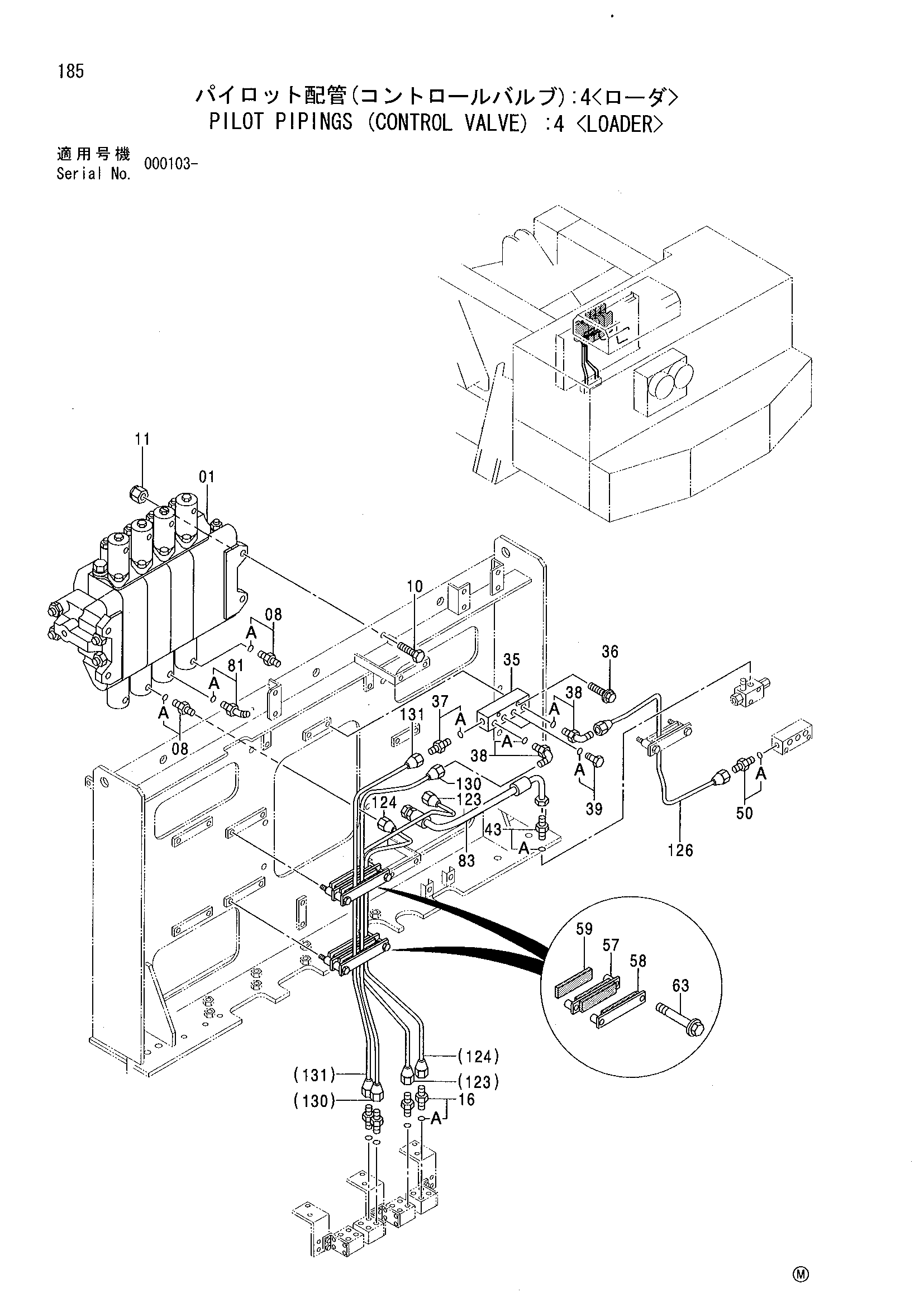

Заводская схема «Пилотный трубопроводы (гидрораспределитель): 4 <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348348 замена: 4388935 | Гидрораспределитель | 1 |
| 01 | 4388935 | Гидрораспределитель | 1 |
| 08 | 4344020 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J912070 | Болт | 4 |
| 11 | M660020 | U-образная гайка | 4 |
| 16 | 4344020 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4344246 | Коллектор | 1 |
| 36 | J011065 | Болт с шайбой | 2 |
| 37 | 4344020 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4344046 | Угловой штуцер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4092534 | Пробка | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200467 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4344020 | Адаптер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 9746293 | Хомут | 2 |
| 58 | 9743906 | Хомут | 2 |
| 59 | 4344541 | Резиновая прокладка | 2 |
| 63 | J011060 | Болт с шайбой | 4 |
| 81 | 4190244 | Угловой штуцер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | 4229858 | Шланг | 1 |
| 123 | 3071393 | Трубка | 1 |
| 124 | 3071391 | Трубка | 1 |
| 126 | 3071418 | Трубка | 1 |
| 130 | 3075315 | Трубка | 1 |
| 131 | 3075324 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
