Поручень — HITACHI EX2500

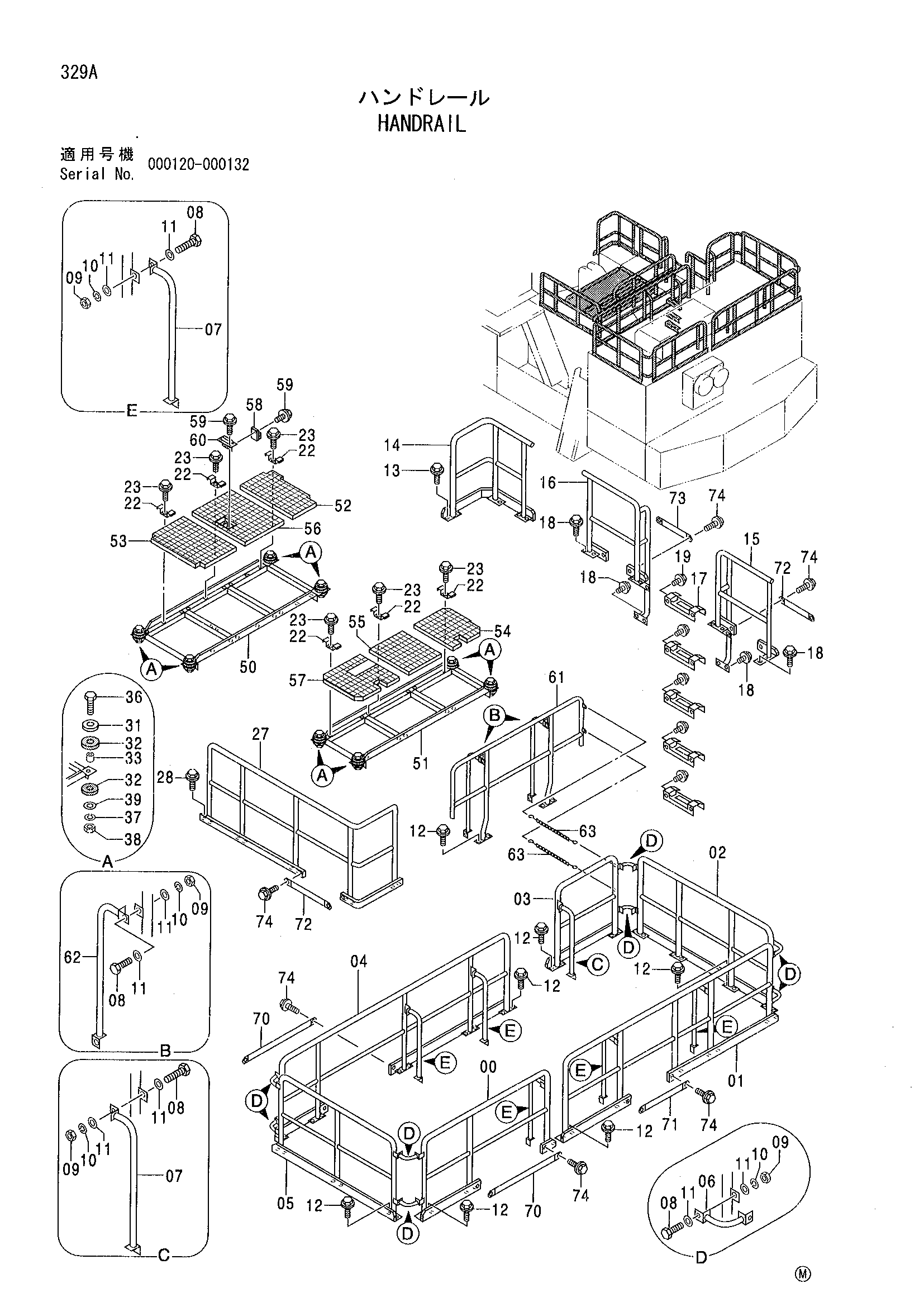

Заводская схема «Поручень» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8073323	Поручень	1
01	7035146	Поручень	1
02	8062409	Поручень	1
03	8062406	Поручень	1
04	7035152	Поручень	1
05	8062410	Поручень	1
06	9744447	Трубка	8
07	9744411	Трубка	6
08	J901240	Болт	32
09	J950012	Гайка	32
10	A590912	Пружинная шайба	32
11	A590112	Плоская шайба	32
12	J021230	Болт с шайбой	48
13	J021230	Болт с шайбой	6
14	8066963	Поручень	1
15	8073327	Поручень	1
16	8073326	Поручень	1
17	2025971	Ступень	5
18	J021230	Болт с шайбой	16
19	J011230	Болт с шайбой	10
22	4258989	Зажим	30
23	J020840	Болт с шайбой	30
27	7035157	Поручень	1
28	J021230	Болт с шайбой	10
31	4353067	Пластина	8
32	4353068	Резиновая прокладка	16
33	4353061	Проставка	8
36	J901470	Болт	8
37	A590914	Пружинная шайба	8
38	J950014	Гайка	8
39	J222014	Шайба	8
50	7033381	Опора	1
51	7033383	Опора	1
52	3079784	Ступень	1
53	3079785	Ступень	1
54	3079786	Ступень	1
55	3079787	Ступень	1
56	7033379	Ступень	1
57	7033380	Ступень	1
58	9748536	Кронштейн	1
59	J011025	Болт с шайбой	6
60	9748537	Крышка	1
61	7032594	Хандралл	1
62	9747671	Трубка	2
63	4379850	Цепь	2
70	9750916	Стойка	2
71	9750134	Стойка	1
72	9750917	Стойка	2
73	9750918	Стойка	1
74	J021230	Болт с шайбой	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
