Пилотный трубопроводы (гидрораспределитель): 2 <экскаватор> — HITACHI EX2500

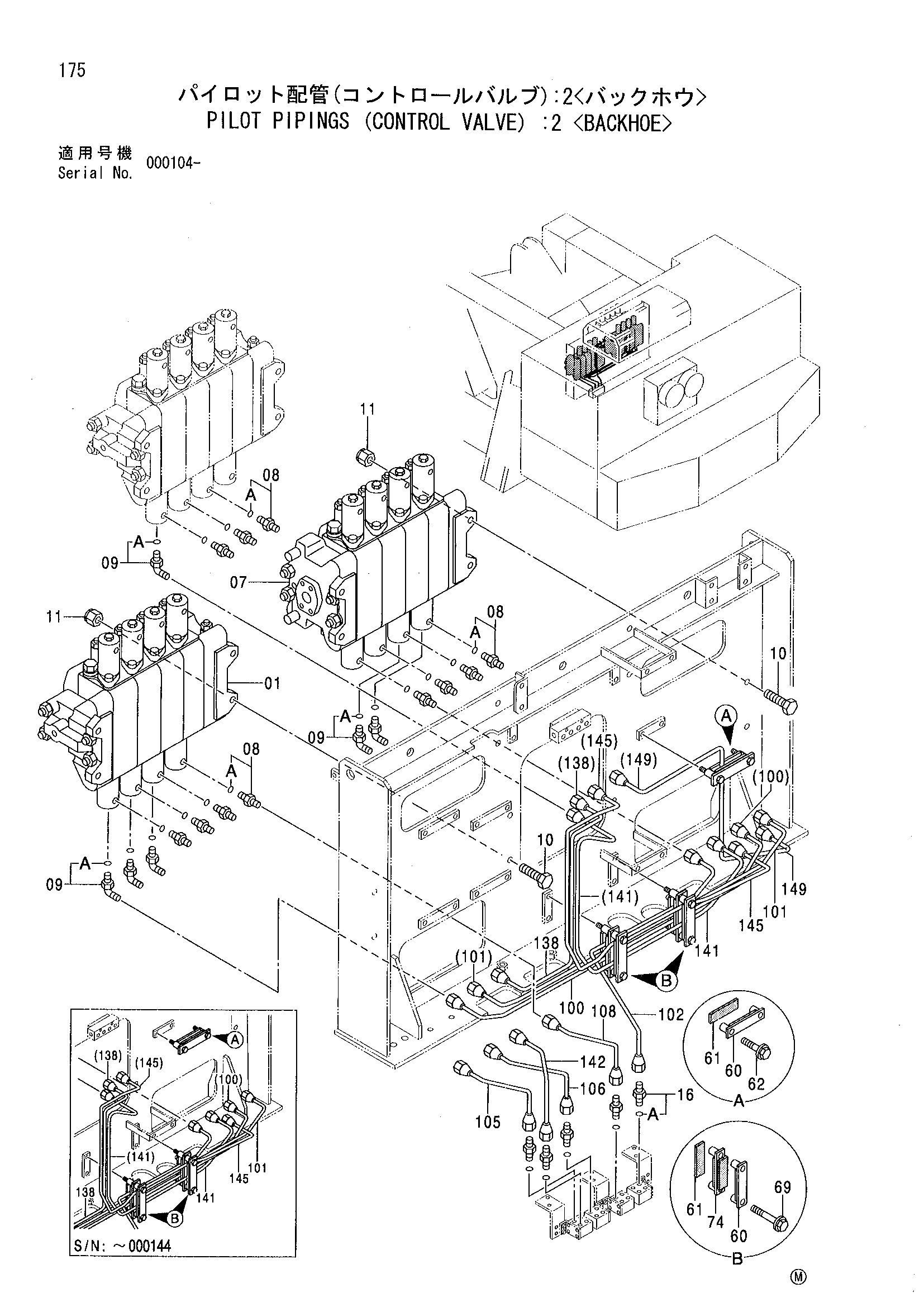

Заводская схема «Пилотный трубопроводы (гидрораспределитель): 2 <экскаватор>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4348449 замена: 4450219 | Гидрораспределитель | 1 |
| 01 | 4348449 замена: 4472896 | Гидрораспределитель | 1 |
| 01 | 4450219 | Гидрораспределитель | 1 |
| 07 | 4348451 замена: 4402100 | Гидрораспределитель | 1 |
| 07 | 4402100 замена: 4450218 | Гидрораспределитель | 1 |
| 07 | 4402100 замена: 4472897 | Гидрораспределитель | 1 |
| 07 | 4450218 | Гидрораспределитель | 1 |
| 08 | 4344020 | Адаптер | 10 |
| 08 | 4344020 | Адаптер | 11 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4344046 | Угловой штуцер | 5 |
| 09 | 4344046 | Угловой штуцер | 6 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J912070 | Болт | 8 |
| 11 | M660020 | U-образная гайка | 8 |
| 16 | 4344020 | Адаптер | 5 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 9743907 | Хомут | 3 |
| 61 | 4344542 | Резиновая прокладка | 3 |
| 62 | J011035 | Болт с шайбой | 2 |
| 69 | J011060 | Болт с шайбой | 4 |
| 74 | 9748406 | Хомут | 2 |
| 100 | 4344479 | Трубка | 1 |
| 101 | 3071414 | Трубка | 1 |
| 102 | 3071415 | Трубка | 1 |
| 105 | 3071371 | Трубка | 1 |
| 106 | 3079411 | Трубка | 1 |
| 108 | 3071374 | Трубка | 1 |
| 138 | 4344497 | Трубка | 1 |
| 141 | 3079415 | Трубка | 1 |
| 142 | 4403063 | Трубка | 1 |
| 145 | 3082672 | Трубка | 1 |
| 149 | 3088599 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
