Передний трубопроводы (2) <погрузчик> — HITACHI EX2500

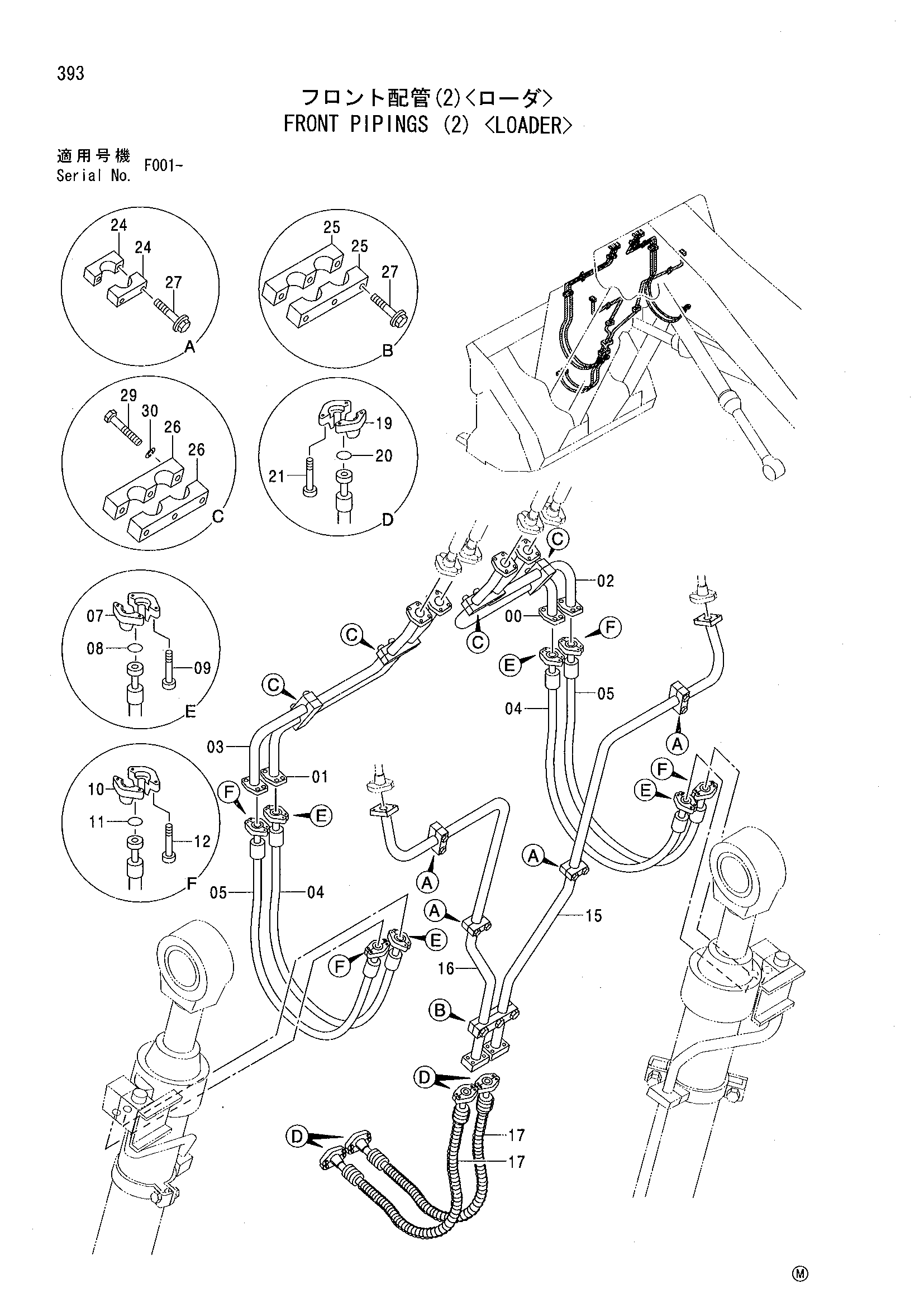

Заводская схема «Передний трубопроводы (2) <погрузчик>» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063843 | Трубка | 1 |
| 01 | 8063844 | Трубка | 1 |
| 02 | 8063851 | Трубка | 1 |
| 03 | 8063852 | Трубка | 1 |
| 04 | 4357726 | Шланг | 2 |
| 05 | 4357730 | Шланг | 2 |
| 07 | 4075854 | Разъёмный фланец | 8 |
| 08 | 4510169 | Уплотнительное кольцо | 4 |
| 09 | M341650 | Болт с внутренним шестигранником | 16 |
| 10 | 4169565 | Разъёмный фланец | 8 |
| 11 | 4510170 | Уплотнительное кольцо | 4 |
| 12 | M342060 | Болт с внутренним шестигранником | 16 |
| 15 | 8063856 | Трубка | 1 |
| 16 | 8063857 | Трубка | 1 |
| 17 | 4357723 | Шланг | 2 |
| 19 | 4075854 | Разъёмный фланец | 8 |
| 20 | 4510169 | Уплотнительное кольцо | 4 |
| 21 | M341650 | Болт с внутренним шестигранником | 16 |
| 24 | 4342723 | Хомут трубки | 8 |
| 25 | 4357284 | Хомут трубки | 2 |
| 26 | 4357287 | Хомут трубки | 8 |
| 27 | J011295 | Болт с шайбой | 11 |
| 29 | J901402 | Болт | 12 |
| 30 | A590914 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
