Крышка (гусеница) — HITACHI EX2500

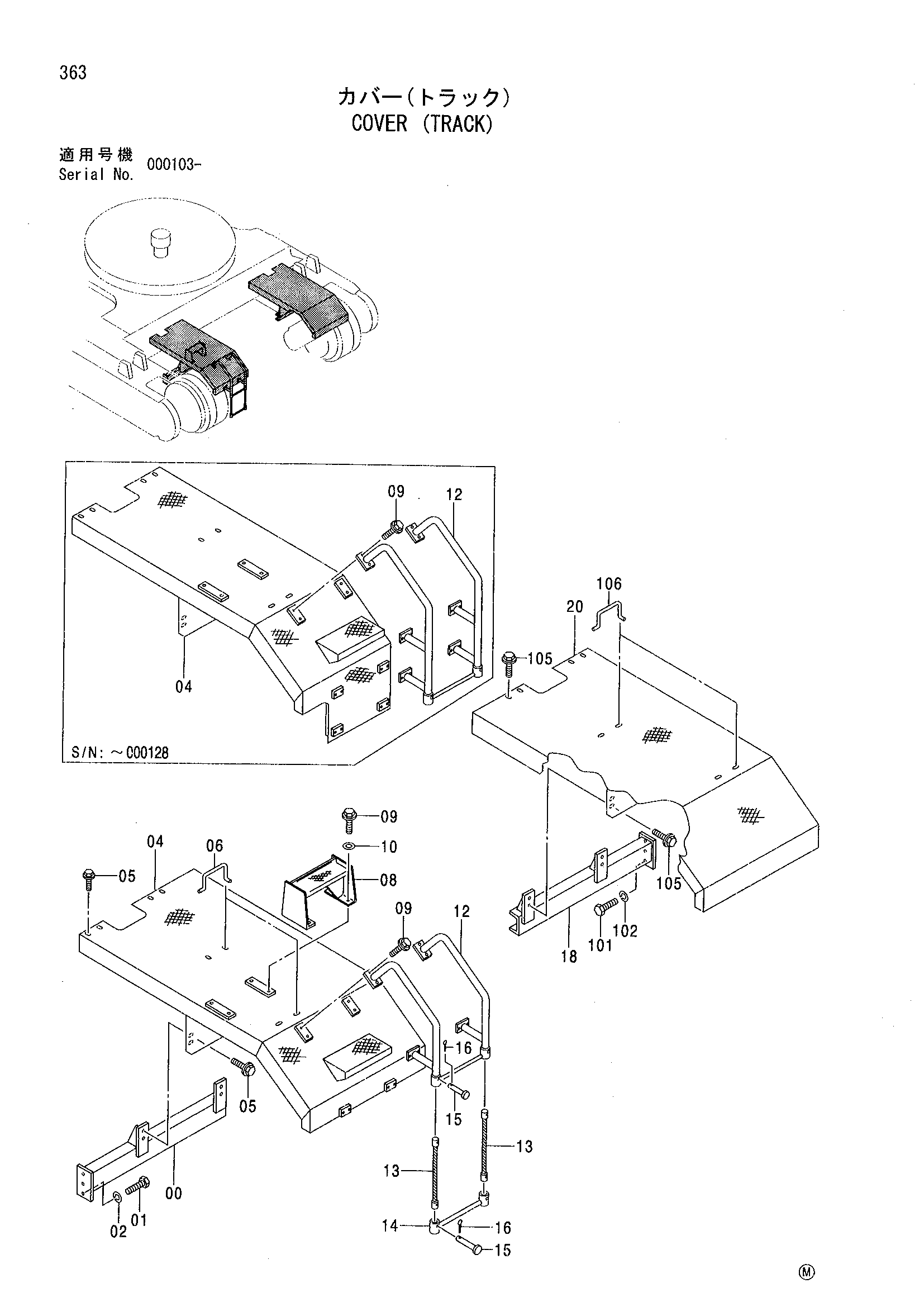

Заводская схема «Крышка (гусеница)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062853 | Опора | 1 |
| 01 | J901635 | Болт | 3 |
| 02 | A590916 | Пружинная шайба | 3 |
| 04 | 6014712 замена: 6017844 | Крышка | 1 |
| 04 | 6014712 замена: 8074243 | Крышка | 1 |
| 04 | 6017844 замена: 6019554 | Крышка | 1 |
| 04 | 6017844 замена: 8081761 | Крышка | 1 |
| 04 | 6019554 | Крышка | 1 |
| 05 | J031235 | Болт с шайбой | 8 |
| 06 | 4189865 | Рукоятка | 2 |
| 08 | 8061435 | Ступень | 1 |
| 09 | J021230 | Болт с шайбой | 16 |
| 09 | J021230 | Болт с шайбой | 12 |
| 10 | A590112 | Плоская шайба | 4 |
| 12 | 8037968 замена: 8074243 | Ступень | 1 |
| 12 | 8037968 замена: 6017844 | Ступень | 1 |
| 12 | 8074243 | Ступень | 1 |
| 13 | 4200559 | Канат провод | 2 |
| 14 | 9727401 | Ступень | 1 |
| 15 | 4200558 | Палец | 4 |
| 16 | A764020 | Шплинт | 4 |
| 18 | 8068224 | Опора | 1 |
| 20 | 6016469 | Крышка | 1 |
| 101 | J901635 | Болт | 3 |
| 102 | A590916 | Пружинная шайба | 3 |
| 105 | J031235 | Болт с шайбой | 8 |
| 106 | 4189865 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
