Стд.арм детали (1) — HITACHI EX2500

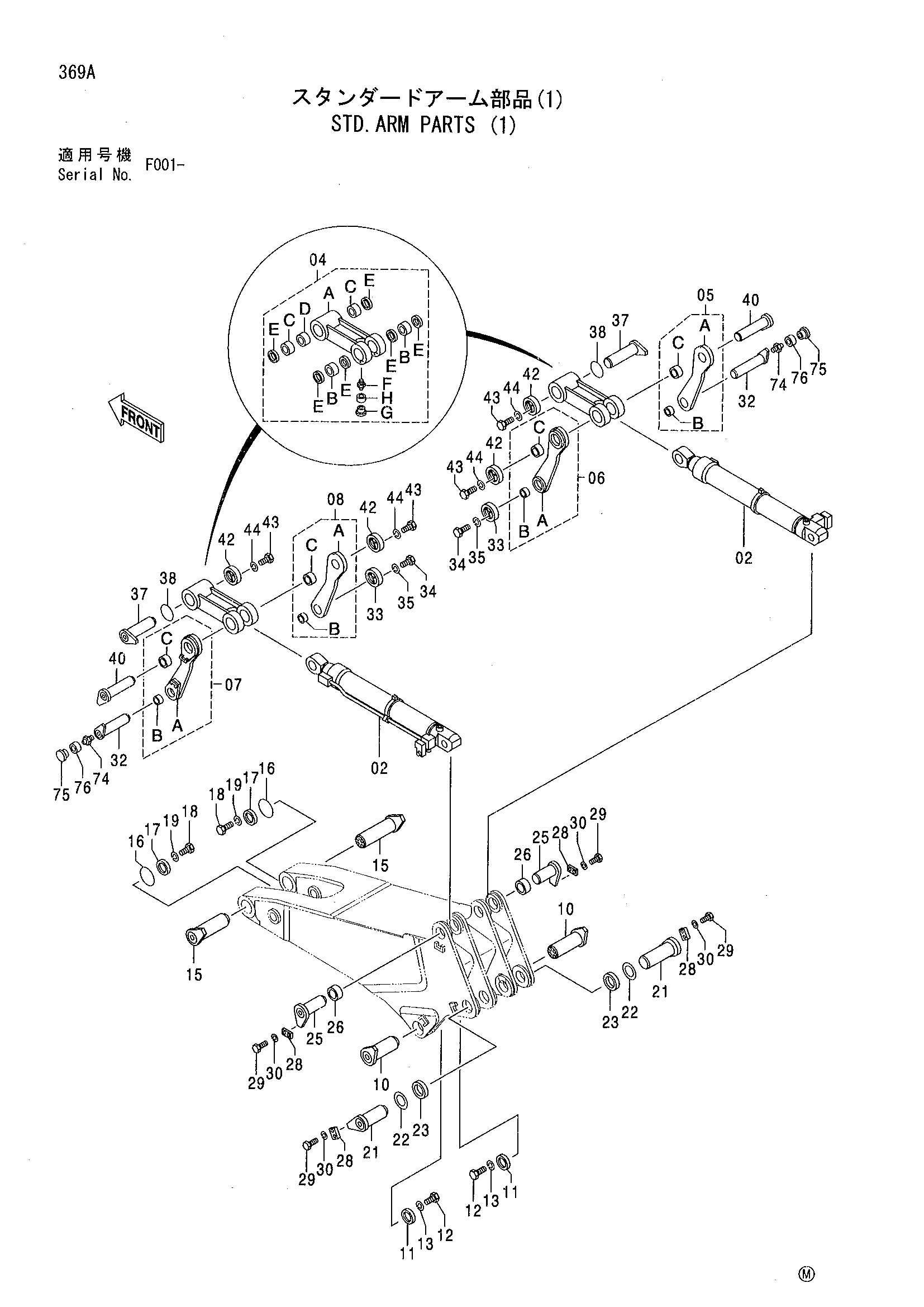

Заводская схема «Стд.арм детали (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4384313 замена: 4402137 | Гидроцилиндр ковша | 2 |
| 02 | 4402137 | Гидроцилиндр ковша | 2 |
| 04 | 9161459 | Тяга A | 2 |
| 04A | 7033163 | Тяга | 1 |
| 04B | 4385642 | Втулка | 2 |
| 04C | 4259254 | Втулка | 2 |
| 04D | 4386084 | Проставка | 1 |
| 04E | 4083968 | Пылезащитное уплотнение | 6 |
| 04F | J75481 | Пресс-маслёнка | 3 |
| 04G | 4105912 | Колпачок | 3 |
| 04H | 4130686 | Втулка | 3 |
| 05 | 9161503 | Тяга B | 1 |
| 05A | 7033167 | Тяга | 1 |
| 05B | 4098098 | Втулка | 1 |
| 05C | 4244836 | Втулка | 1 |
| 06 | 9161504 | Тяга B | 1 |
| 06A | 7033168 | Тяга | 1 |
| 06B | 4098098 | Втулка | 1 |
| 06C | 4244836 | Втулка | 1 |
| 07 | 9161505 | Тяга B | 1 |
| 07A | 7033169 | Тяга | 1 |
| 07B | 4098098 | Втулка | 1 |
| 07C | 4244836 | Втулка | 1 |
| 08 | 9161506 | Тяга B | 1 |
| 08A | 7033170 | Тяга | 1 |
| 08B | 4098098 | Втулка | 1 |
| 08C | 4244836 | Втулка | 1 |
| 10 | 8068961 | Палец | 2 |
| 11 | 4385741 замена: 4393391 | Ограничитель | 2 |
| 11 | 4393391 | Ограничитель | 2 |
| 12 | J912060 | Болт | 8 |
| 13 | A590920 | Пружинная шайба | 8 |
| 15 | 8069072 | Палец | 2 |
| 16 | 4182053 | Уплотнительное кольцо | 4 |
| 17 | 4229436 замена: 4393390 | Ограничитель | 2 |
| 17 | 4393390 | Ограничитель | 2 |
| 18 | J912045 | Болт | 8 |
| 19 | A590920 | Пружинная шайба | 8 |
| 21 | 8068969 | Палец | 2 |
| 22 | 4385746 | Пластина | 2 |
| 23 | 4385747 | Пластина | 2 |
| 25 | 8068972 | Палец | 2 |
| 26 | 4385745 | Проставка | 2 |
| 28 | 4192930 | Пластина | 4 |
| 29 | J912450 | Болт | 8 |
| 30 | A590924 | Пружинная шайба | 8 |
| 32 | 8068982 | Палец | 2 |
| 33 | 4419080 | Ограничитель | 2 |
| 33 | 4393378 | Ограничитель | 2 |
| 34 | J901645 | Болт | 6 |
| 35 | A590916 | Пружинная шайба | 6 |
| 37 | 8068995 замена: 8091737 | Палец | 2 |
| 37 | 8068995 замена: 4605518 | Палец | 2 |
| 37 | 8091737 | Палец | 2 |
| 38 | 4182052 | Уплотнительное кольцо | 4 |
| 40 | 8068990 | Палец | 2 |
| 42 | 4385743 замена: 4393385 | Ограничитель | 4 |
| 42 | 4393385 | Ограничитель | 4 |
| 43 | J901645 | Болт | 12 |
| 44 | A590916 | Пружинная шайба | 12 |
| 74 | J75481 | Пресс-маслёнка | 2 |
| 75 | 4105912 | Колпачок | 2 |
| 76 | 4130686 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
