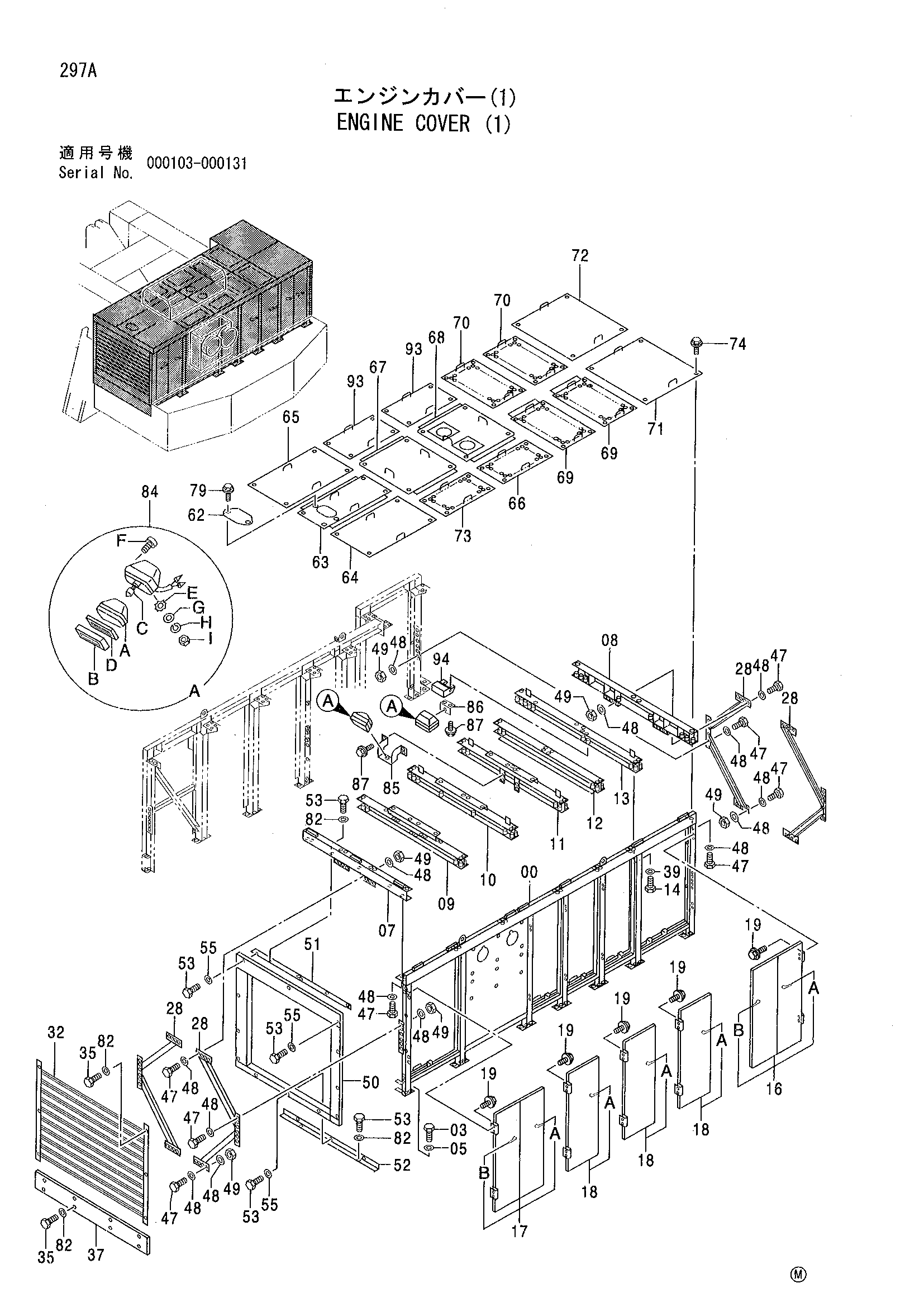

Крышка двигателя (1) — HITACHI EX2500

Заводская схема «Крышка двигателя (1)» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004513	Панель	1
03	J901640	Болт	19
05	J222016	Шайба	19
07	8061689	Балка	1
08	8061839	Балка	1
09	8061877	Балка	1
10	8061878	Балка	1
11	8061879	Балка	1
12	8061880	Балка	1
13	8061882	Балка	1
14	J901240	Болт	22
16	4345213	Дверь	1
17	4352771	Дверь	1
18	4345221	Дверь	3
19	J020825	Болт с шайбой	20
28	7031930	Стойка	4
32	8061848	Решётка	1
35	J901025	Болт	14
37	4345791	Крышка	1
39	J222012	Шайба	22
47	J901440	Болт	60
48	J222014	Шайба	110
49	J950014	Гайка	50
50	7029854	Крышка	1
51	9744103	Кронштейн	1
52	9744104	Кронштейн	1
53	J901030	Болт	20
55	4371706	Шайба	14
62	4349925	Крышка	1
63	8062425	Крышка	1
64	7029957	Крышка	1
65	7029958	Крышка	1
66	8062062	Крышка	1
67	8062069	Крышка	1
68	8062063	Крышка	1
69	8062327	Крышка	2
70	8062325	Крышка	2
71	7029956	Крышка	1
72	7029955	Крышка	1
73	8062324	Крышка	1
74	J031240	Болт с шайбой	60
79	J011025	Болт с шайбой	2
82	J222010	Шайба	20
84	4336570	Фара	2
84A	4326801	Ленс блок	1
84B	4326802	Рама	1
84C	4285648	Лампа	1
84D	4326803	Прокладка	1
84E	4307026	Шайба	1
84F	4307027	Винт	1
84G	A590114	Плоская шайба	1
84H	A590914	Пружинная шайба	1
84I	J952014	Гайка	1
85	8059828	Кронштейн	1
86	4357540	Кронштейн	1
87	J021030	Болт с шайбой	6
93	8062062	Крышка	2
93	8068082	Крышка	2
94	8068080	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
