Пилотный клапан — HITACHI EX2500

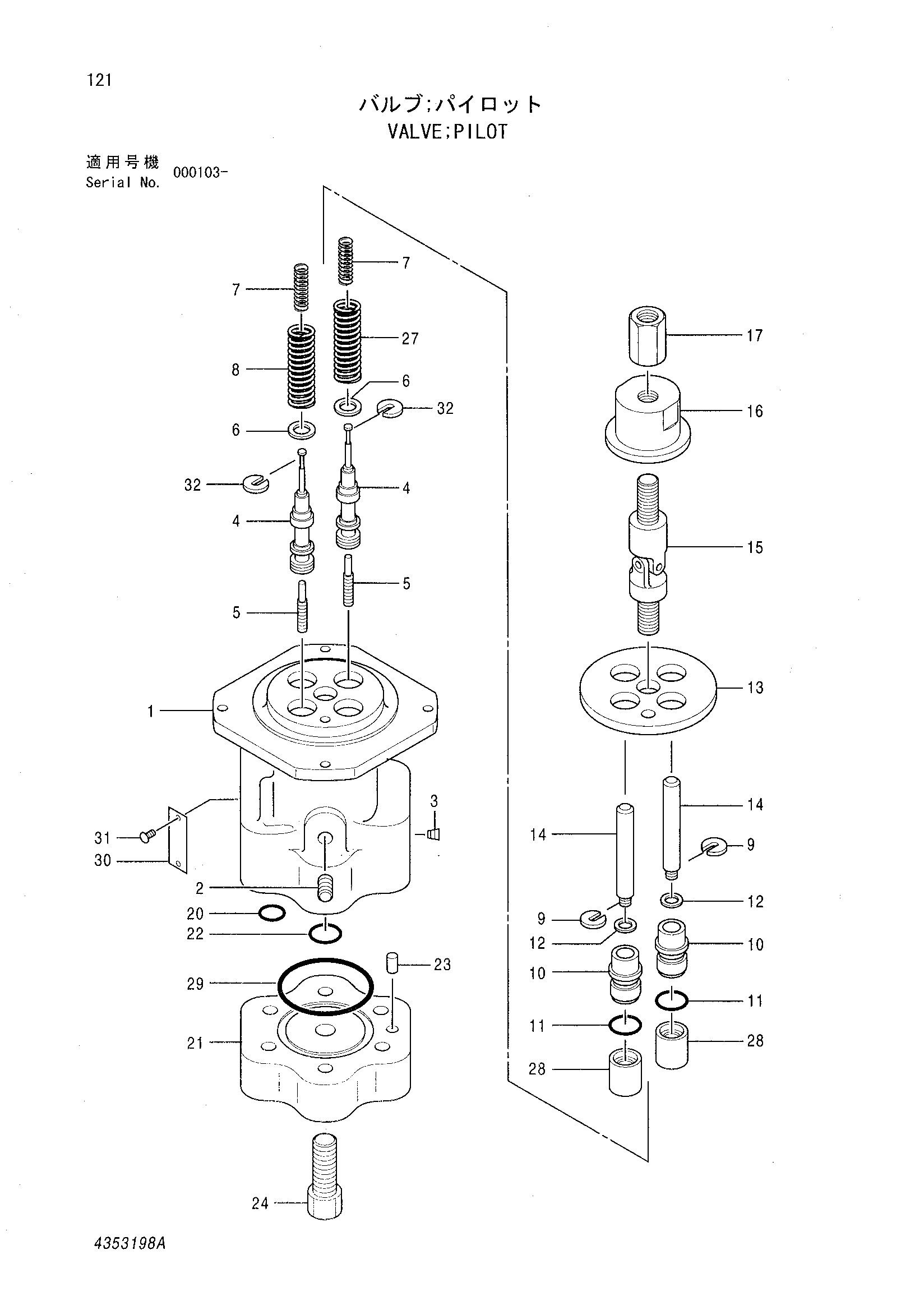

Заводская схема «Пилотный клапан» для HITACHI EX2500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4353198 | Пилотный клапан | 1 | |
| 2 | 0319601 | Пробка | 5 |
| 3 | 94-2010 | Пробка | 4 |
| 6 | 0319602 | Седло пружины | 4 |
| 7 | 0319603 | Пружина | 4 |
| 8 | 0319604 | Пружина | 1 |
| 9 | 0319605 | Седло пружины | 4 |
| 10 | 0319606 | Колпачок | 4 |
| 11 | 962567 | Уплотнительное кольцо | 4 |
| 12 | 0319607 | Уплотнение | 4 |
| 13 | 0319608 | Пластина | 1 |
| 14 | 0319609 | Плунжер | 4 |
| 15 | 0319610 | Соединение | 1 |
| 16 | 0319611 | Пластина | 1 |
| 17 | 0319612 | Стопорная гайка | 1 |
| 20 | 984618 | Уплотнительное кольцо | 6 |
| 21 | 0319614 | Корпус | 1 |
| 22 | 999867 | Уплотнительное кольцо | 1 |
| 23 | 0319615 | Палец | 1 |
| 24 | 0319616 | Болт с внутренним шестигранником | 1 |
| 27 | 0319619 | Пружина | 3 |
| 28 | 0319620 | Втулка | 4 |
| 29 | A810050 | Уплотнительное кольцо | 1 |
| 32 | 0319621 | Седло пружины | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
