4 Ходовой многофункциональный рычаг трубопроводы (3) — HITACHI EX25-2

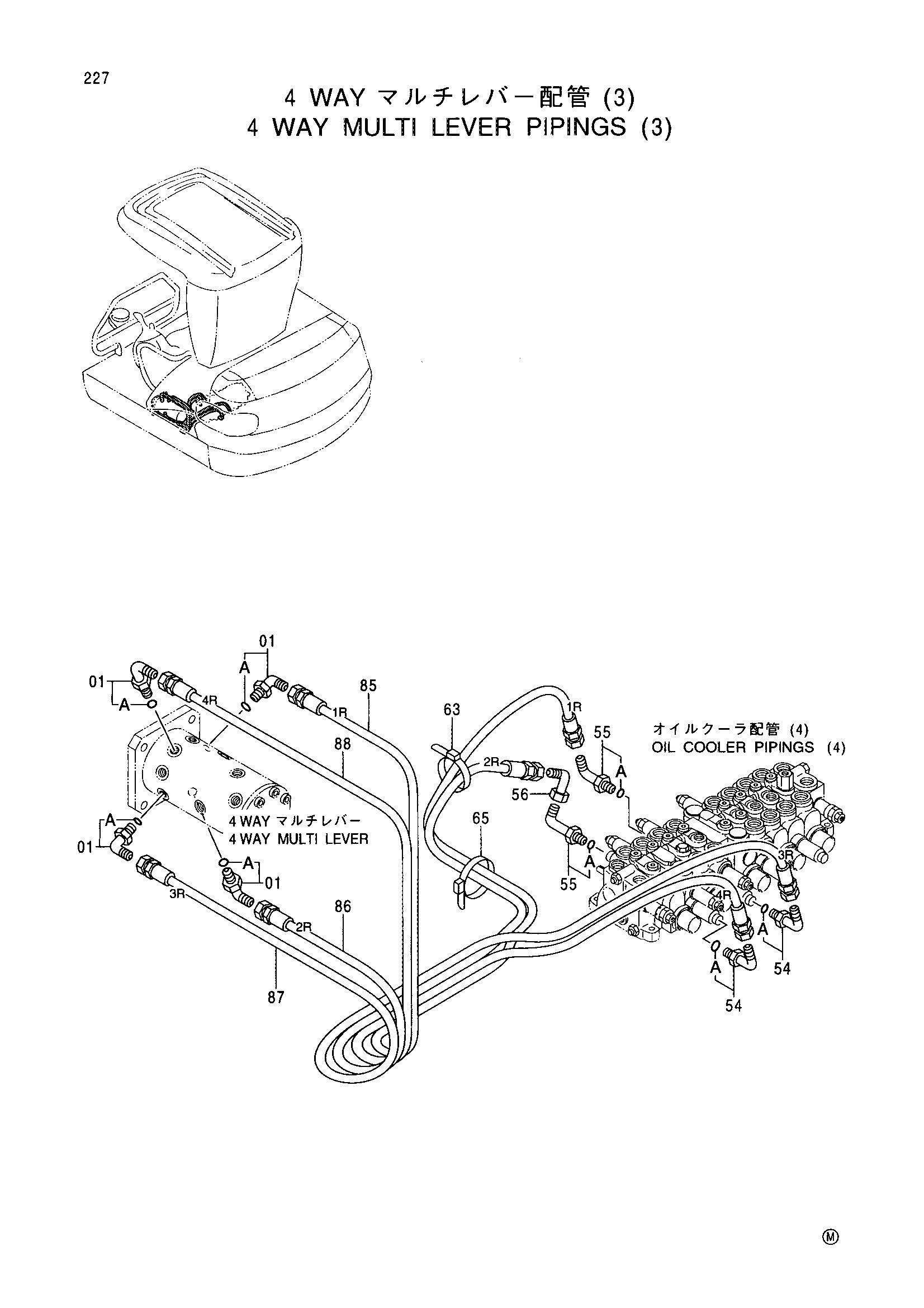

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (3)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4154670 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4279119 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4346096 | Унион S | 1 |
| 63 | 4055312 | Ленточный зажим | 1 |
| 65 | 4289708 | Зажим | 1 |
| 85 | 4356003 | Шланг (1R) | 1 |
| 86 | 4314995 | Шланг (2R) | 1 |
| 87 | 4356004 | Шланг (3R) | 1 |
| 88 | 4356005 | Шланг (4R) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
