Опора стрелы — HITACHI EX25-2

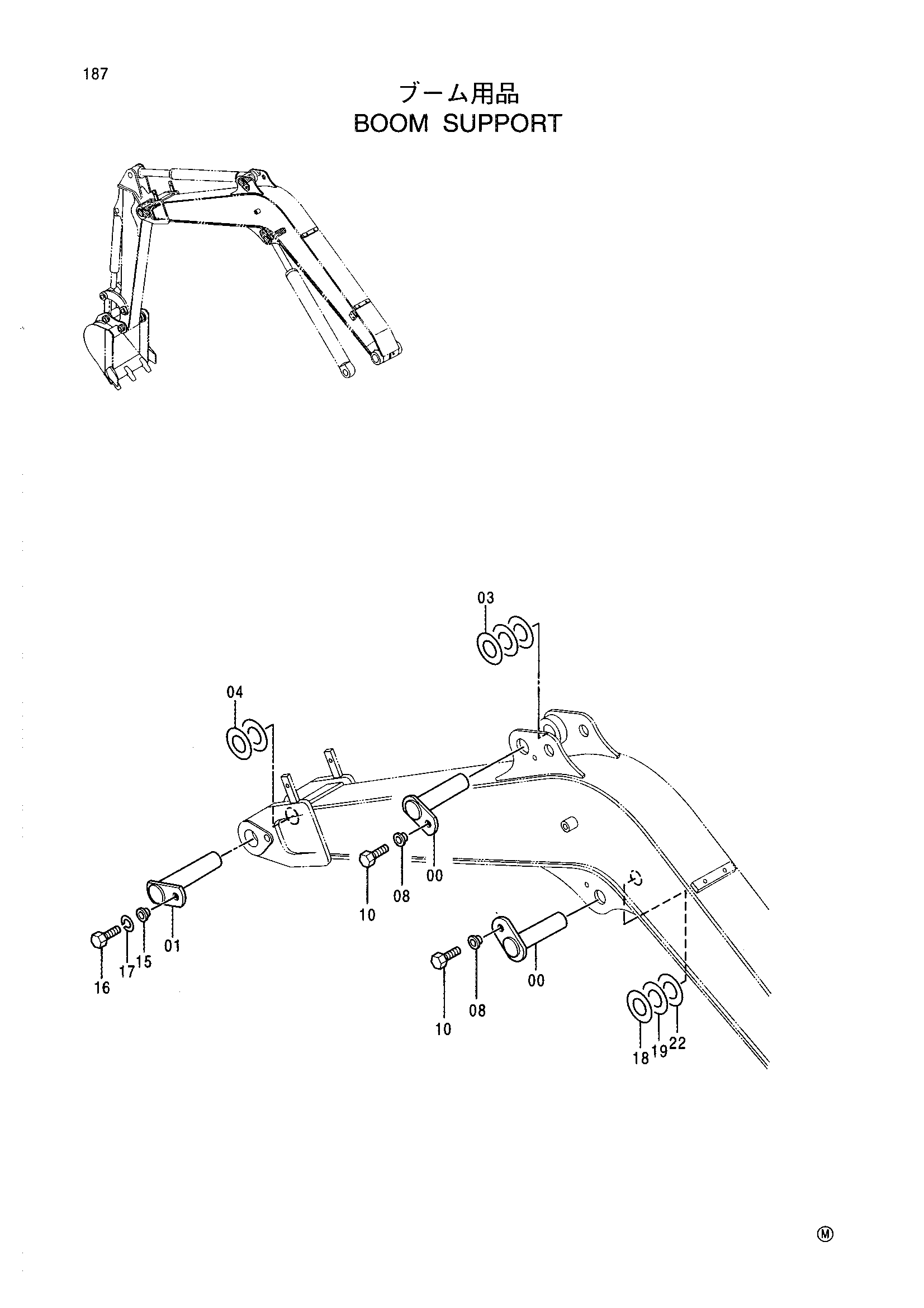

Заводская схема «Опора стрелы» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743082 | Палец | 2 |
| 01 | 9744426 | Палец | 1 |
| 03 | 4334145 | Регулировочная шайба 0.5 | 3 |
| 04 | 4334146 | Регулировочная шайба 0.5 | 2 |
| 08 | 4339354 | Втулка | 2 |
| 10 | J971230 | Болт | 2 |
| 15 | 4349716 | Втулка | 1 |
| 16 | J971635 | Болт | 1 |
| 16 | J971640 | Болт | 1 |
| 17 | J252216 | Пружинная шайба | 1 |
| 18 | 4334145 | Регулировочная шайба 0.5 | 3 |
| 18 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 18 | 4367635 | Регулировочная шайба 0.5 | 2 |
| 19 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 19 | 4367636 | Регулировочная шайба 0.8 | 2 |
| 22 | 4354260 | Регулировочная шайба 1.0 | 2 |
| 22 | 4367637 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
