Консоль (правый) <кабина> — HITACHI EX25-2

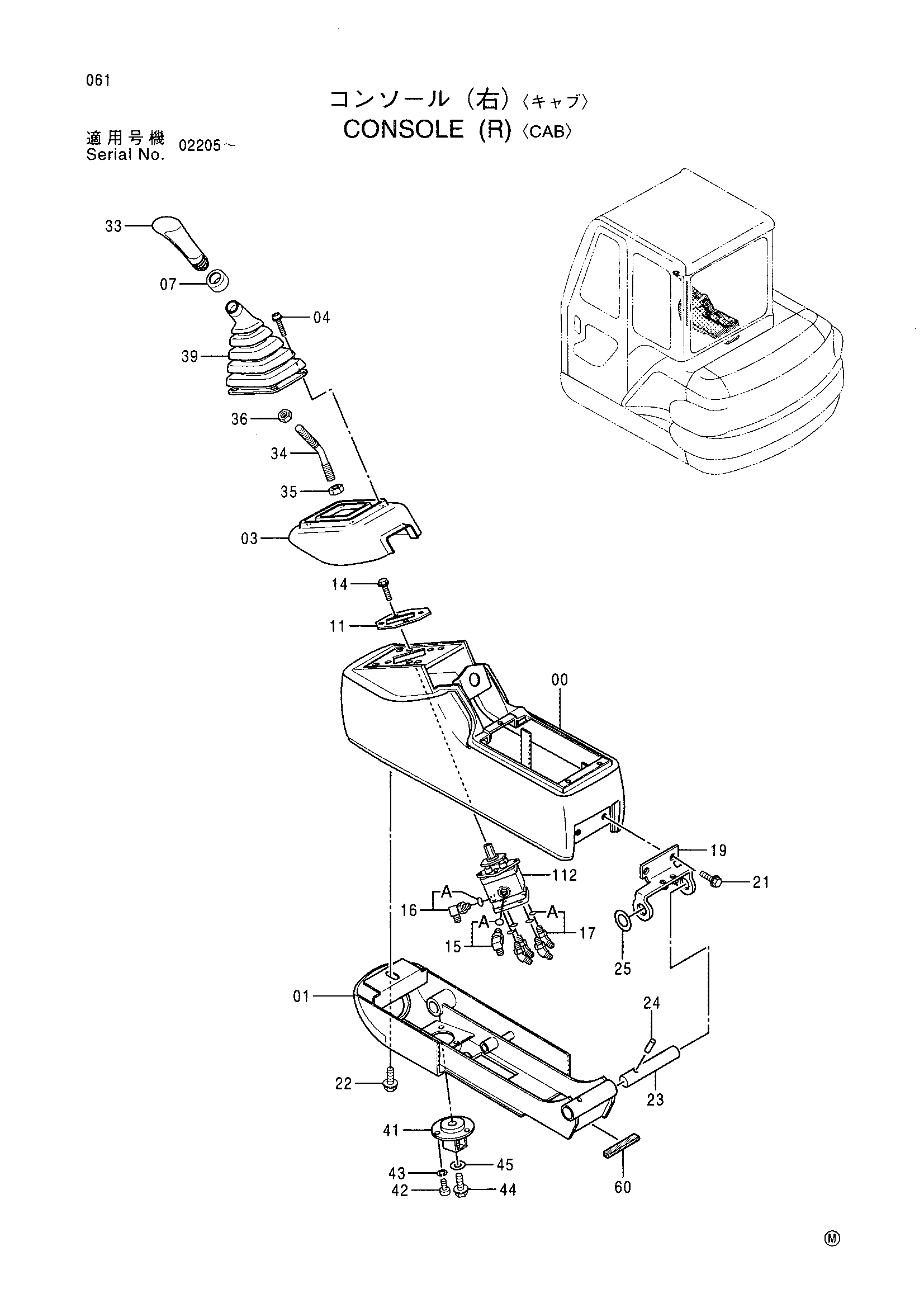

Заводская схема «Консоль (правый) <кабина>» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279546 | Стойка R | 1 |
| 01 | 6016870 | Крышка(правый) | 1 |
| 03 | 1015067 | Крышка | 1 |
| 04 | J460635 | Винт с шайбой | 4 |
| 07 | 4289755 | Колпачок уплотнение | 1 |
| 11 | 3067263 | Пластина | 1 |
| 14 | J090816 | Болт с шайбой | 4 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4193826 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 8070197 | Кронштейн R | 1 |
| 21 | J041020 | Болт с шайбой | 2 |
| 22 | J051225 | Болт с шайбой | 1 |
| 23 | 4356742 | Палец | 1 |
| 24 | 4343988 | Установочный штифт | 1 |
| 25 | 4320453 | Регулировочная шайба | 1 |
| 33 | 2031487 | Рукоятка | 1 |
| 34 | 4323407 | Рычаг | 1 |
| 35 | J231214 | Гайка | 1 |
| 36 | J952012 | Гайка | 1 |
| 39 | 2030275 | Защитный чехол | 1 |
| 41 | 8062088 | Кронштейн | 1 |
| 42 | J691510 | Винт | 3 |
| 43 | J252105 | Пружинная шайба | 3 |
| 44 | J041025 | Болт с шайбой | 1 |
| 45 | J217083 | Шайба | 1 |
| 60 | 4352907 | Амортизатор | 1 |
| 112 | 4334029 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
