Масляный радиатор трубопроводы (4) — HITACHI EX25-2

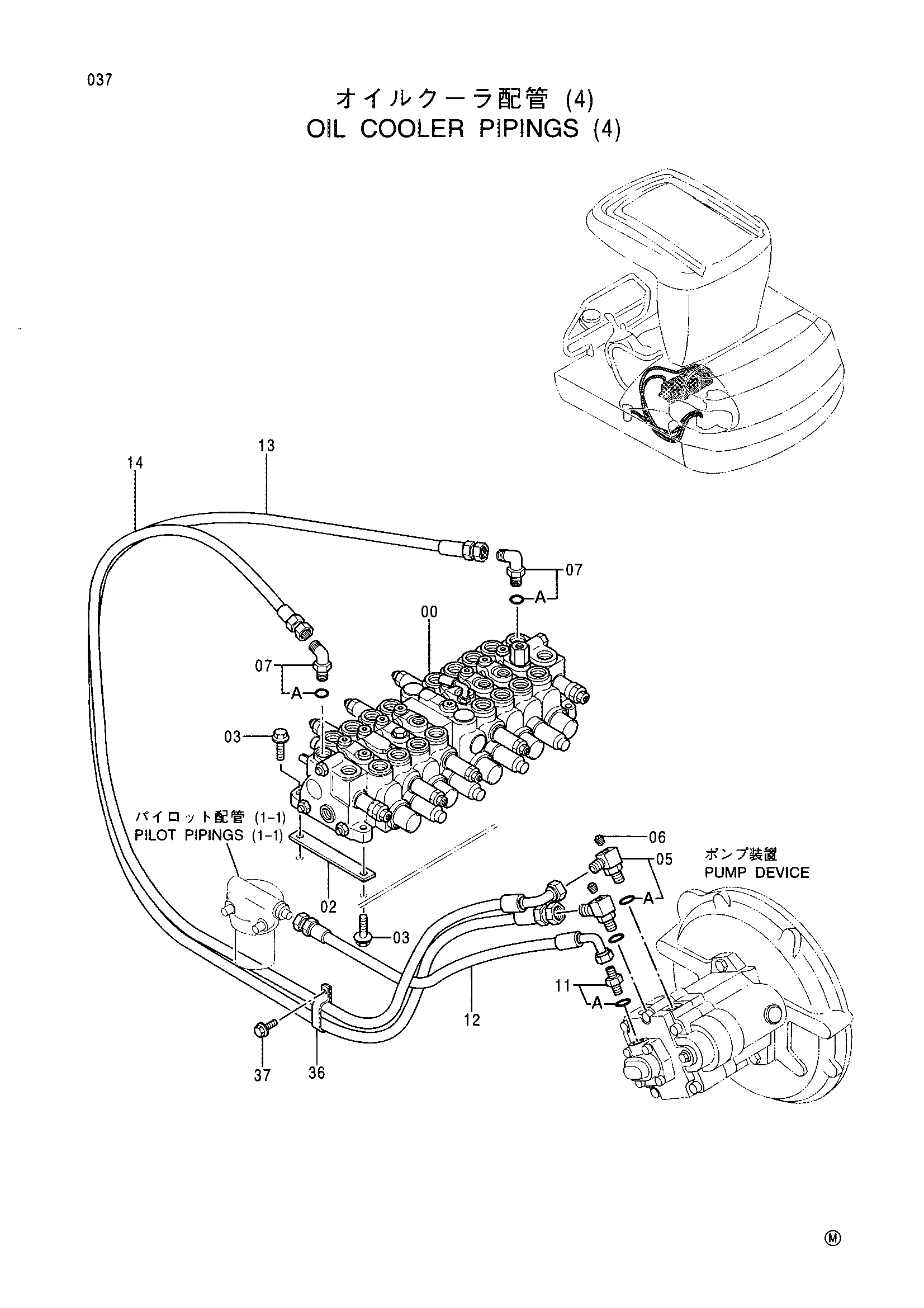

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331673 | Гидрораспределитель | 1 |
| 02 | 4351830 | Пластина | 2 |
| 03 | J041035 | Болт с шайбой | 4 |
| 05 | 4278671 | Тройник | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 94-2022 | Пробка | 2 |
| 07 | 4154672 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4347400 | Шланг | 1 |
| 13 | 4353218 | Шланг | 1 |
| 14 | 4353219 | Шланг | 1 |
| 36 | 4295017 | Зажим | 1 |
| 37 | J051020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
