Пилотный трубопроводы (1-3) — HITACHI EX25-2

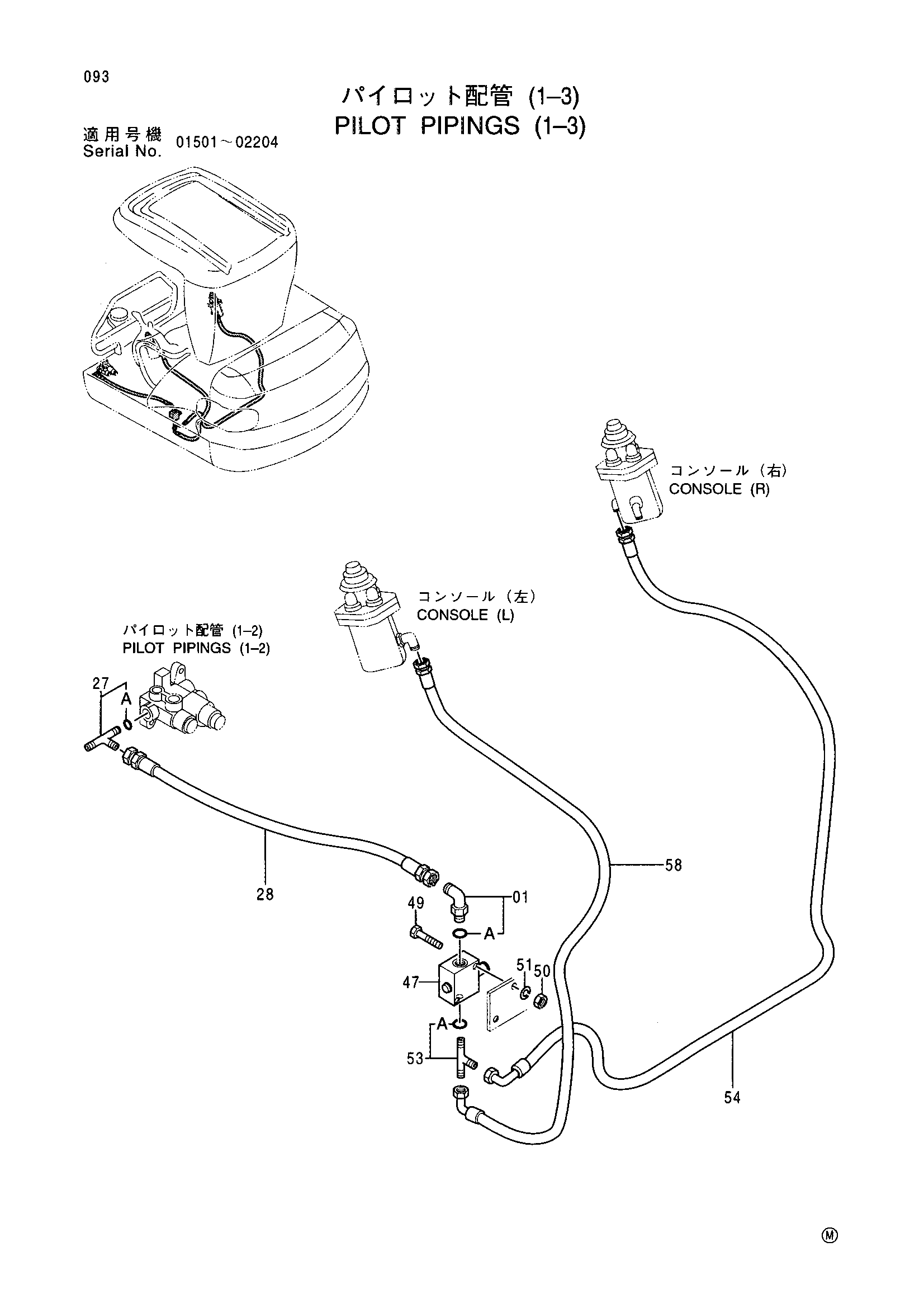

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX25-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4239713 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4352369 | Пластиковый шланг | 1 |
| 47 | 4353432 | Запорный клапан | 1 |
| 49 | J970845 | Болт | 2 |
| 50 | J231108 | Гайка | 2 |
| 51 | J252108 | Пружинная шайба | 2 |
| 53 | 4269617 | Тройник | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4353960 | Нейлоновый шланг | 1 |
| 58 | 4352374 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX25-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
